一辆行驶里程约9.1万km,装配CEA1.8TSi发动机,搭载0AM7挡双离合变速器的2011年大众新帕萨特轿车。用户反映:该车发动机故障灯报警,车辆停止在怠速状态时,发动机抖动,有时会熄火。

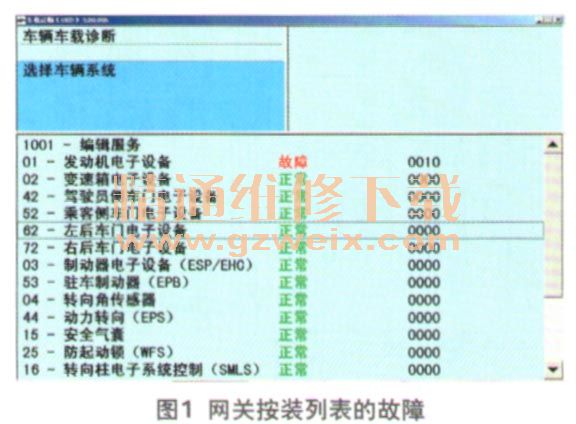

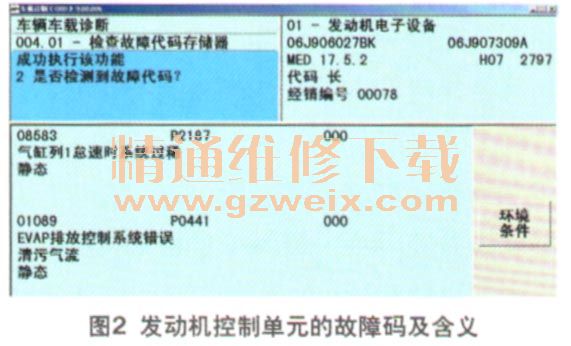

检查分析:笔者启动发动机并怠速运转,发现组合仪表上的发动机故障灯亮起,发动机有轻微抖动,故障与客户描述一致。接下来使用车辆诊断仪VAS5051B检查网关安装列表的故障,发现发动机电子设备存在故障(图1)。检查发动机控制单元的故障码及含义,发现存在2个故障码(图2):故障码08583—气缸列1怠速时系统过稀(静态);故障码01089-EVAP排放控制系统错误清污气流(静态)。
相关资料:2011-2013年大众全新帕萨特NMS维修手册(含电路图)
经过读取发动机控制单元的故障码含义,笔者初步分析造成该故障的原因可能是发动机混合气过稀,引起混合气过稀的原因可能是进气系统有漏气及喷油器堵塞等等。混合气过稀与故障码01089是否有关系,也就是说是混合气过稀弓I起的故障01089的出现,还是EVAP系统出现故障引起的混合气过稀,还需要进一步检查。

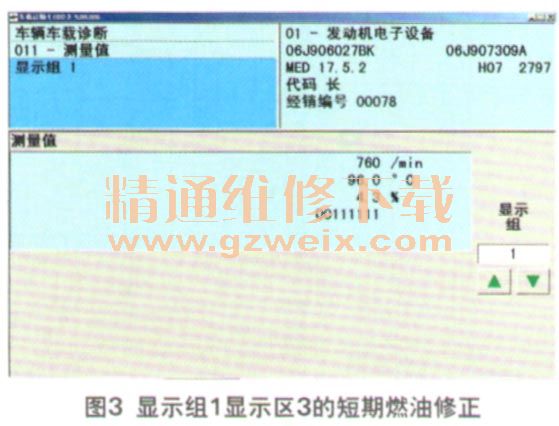

接下来,使用读取测量值功能检查发动机怠速运转时的数据。检查显示组001的3显示区,该显示区的数据表示短期燃油修正,正常情况下发动机的短期燃油修正应为±10%以内,在0%左右变化。该车的短期燃

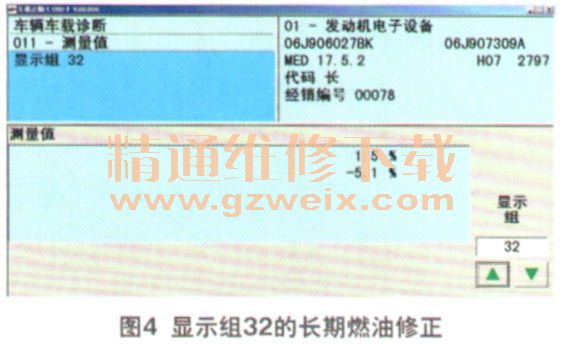

图2发动机控制单元的故障码及含义油修正为4.3%(图3),基本正常。检查显示组32的长期燃油修正,该显示组1显示区的含义表示怠速时的长期燃油修正,2显示区的含义表示部分负荷时的长期燃油修正。根据以往维修该车型发动机时读取到的数据,正常情况下长期燃油修正也应在±10%以内。该车怠速时的长期燃油修正为1.5%,部分负荷时的长期燃油修正为-5.1(图4),长期燃油修正基本正常。

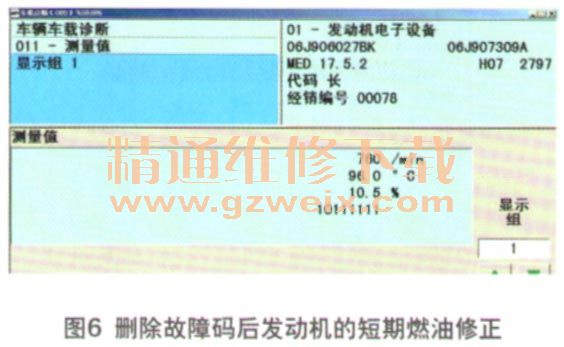

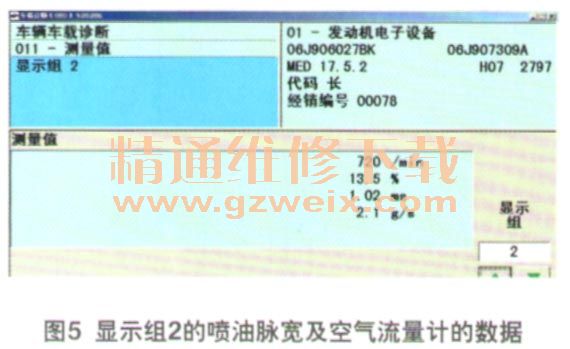

检查显示组2的喷油脉宽及空气流量计数据。3显示区的含义表示喷油脉宽,该车的喷油脉宽为1.02 ms; 4显示区的含义表示空气流量计的数据,该车的空气流量计的数据为2.1 g/s,该数据略小,但也不会造成该车出现故障(图5)。考虑到将故障码删除,发动机控制单元的长期燃油修正数据就会变为0%,如果发动机存在漏气故障,那么发动机会出现抖动,短期燃油修正的数据会瞬间变化。尝试删除故障码后发动机没有出现抖动,短期燃油修正的数据变为10.5%(图6),但是很快就恢复到正常范围。

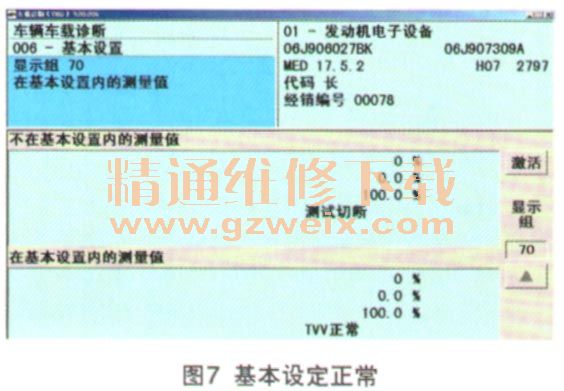

考虑到发动机控制单元内存储关于EVAP排放控制系统错误的故障码,对燃油EVAP进行基本设定,EVAP基本设定通道号是70,结果基本设定正常(图7)。到目前为止没有发现造成该车故障的原因。
