大众朗逸前排乘客侧车门升降器不能升降
来源:汽车与驾驶维修  作者:佚名  2015-07-06 09:06:55

    一辆行驶里程约7.3万km,装配1.6L发动机,搭载09G 6挡手自一体自动变速器2011年产朗逸轿车。用户反映:该车使用前排乘客侧车门饰板上的升降器开关E107不能控制该车门的升降器升降,使用驾驶员侧车门饰板上的右前升降器开关E81可以控制前排乘客侧车门的升降器升降。
    检查分析:接通点火开关,按下或提起前排乘客侧车门饰板上的升降器开关E811发现前排乘客侧车门的升降器可以下降,也可以上升;单独操纵前排乘客侧车门饰板上的升降器开关E107,发现升降器没有任何动作,故障与客户描述一致。接下来,使用车辆诊断仪VAS6150B检查网关安装列表的故障,所有控制单元均正常。

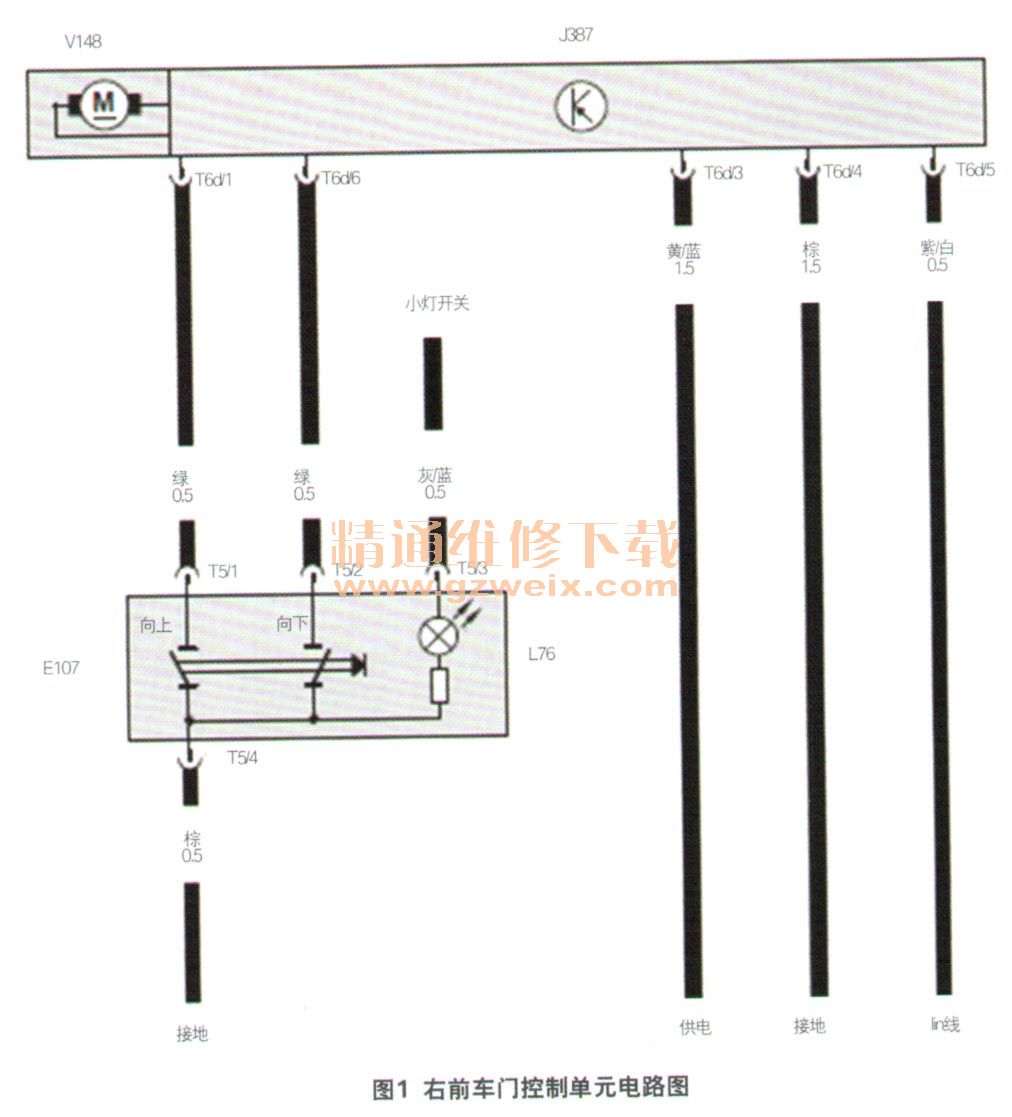

    该车的前排乘客侧车门升降器电机与车门控制单元集成一体,经过查看电路图得知前排乘客侧车门控制单元J387上有5根线(图1)。这5根线的作用分别为:T6d/3针脚是供电,由蓄电池正极一蓄电池盖上的熔丝SA2一仪表板左侧熔丝架上的熔丝SC36-T6d/3;T6d/4针脚是搭铁,搭铁点在右A柱下方;T6d/5针脚是lin线,连接驾驶员侧车门控制单元J386及车身控制单元BCM,使用驾驶员侧车门饰板上的前排乘客侧升降器开关E81控制右前车门升降器,就是通过lin线传递的信息,还传递点火开关的信息;T6d门针脚连接升降器开关E107的T5/1针脚,控制升降器的上升;T6d/6针脚连接升降器开关E107的T5/2针脚,控制升降器的下降。

    升降器开关的T5/3针脚是在接通小灯开关时为升降器开关的照明供电;升降器开关的T5/4针脚是升降器开关的照明灯泡的。
    从电路图中可以看出,操纵升降器开关E107,J38T上的T6d/1或T6d/6针脚与搭铁导通。使用驾驶员侧车门饰板上的前排乘客侧升降器开关E81可以控制前排乘客侧车门的升降器升降,表明右前升降器的供电、搭铁及Lin线均正常。接通小灯开关,升降器开关E107的照明灯亮起,表明开关的搭铁正常。

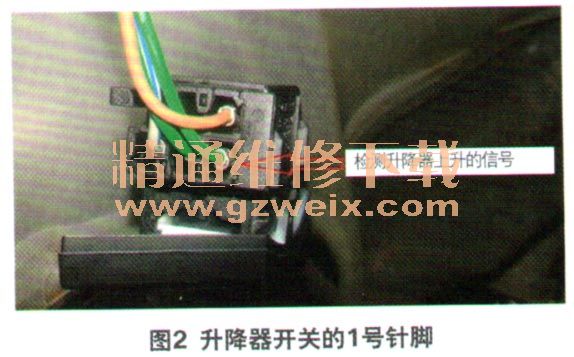

    接下来检查升降器开关的波形是否正常。将检测线连接到升降器开关的1号针脚
  (图2),该针脚用于升降器上升的信号。不操纵升降器开关时,检测到的电压约为12V

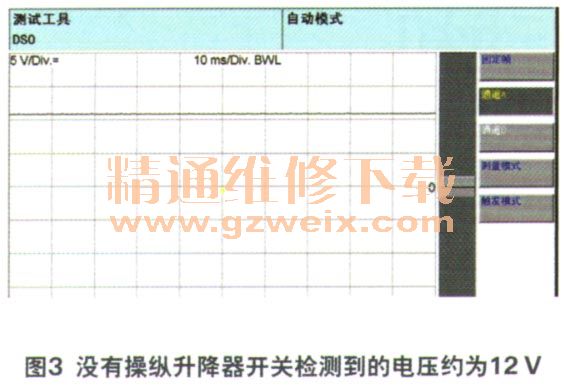

  (图3);操纵升降器开关时,发现电压下降到0V(图4),但升降器没有任何动作。经过检测升降器开关的波形,确认升降器开关、开关到J387的线束连接正常。经过以上检查确认升降器开关、J387的供电、搭铁及lin线均正常,故障点指向前排乘客侧车门控制单元J387。





    故障排除:更换前排乘客侧车门控制单元J38乙检查升降器恢复正常,故障排除。
    相关资料:2014年最新大众原厂维修信息系统ELSA 5.1

关键词:朗逸
