一辆行驶里程约2.8万km,装配CKA1.4 L发动机,搭载手动变速器,使用手动空调的2014年大众新桑塔纳轿车。用户反映:该车空调不制冷。
检查分析:维修人员首先启动发动机并怠速运转,按下AC开关,将鼓风机开关旋转到2挡位置,感觉到仪表板出风口吹出的是热风,触摸连接空调压缩机的低压管,感觉到低压管不凉,故障与用户描述一致。

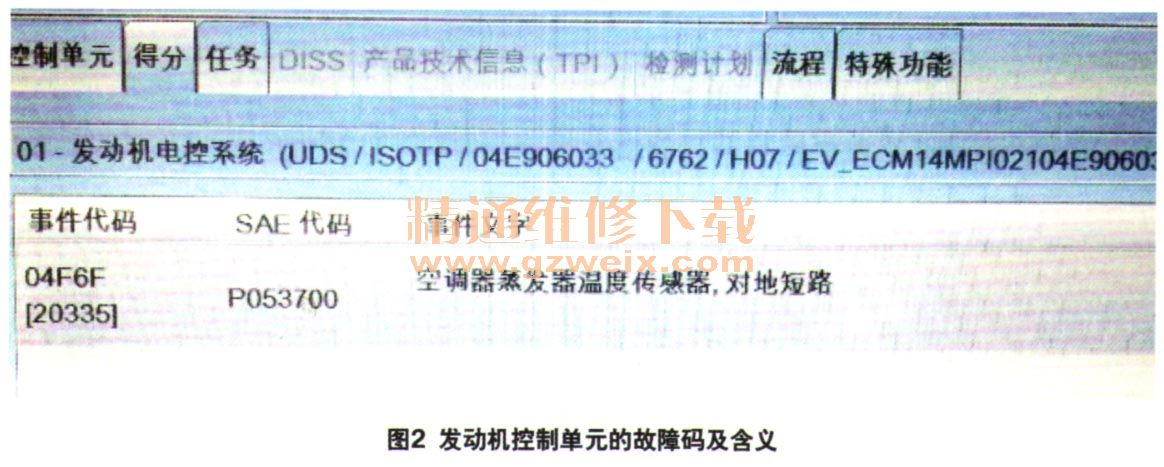

该车的空调系统不能进行自诊断,但可以通过发动机控制单元读取到关于空调系统的故障码及数据。使用故障诊断仪ODIS检查故障,发现发动机控制单元存在故障(图1)。读取发动机控制单元的故障码及含义为P053700—空调蒸发器温度传感器对搭铁短路。通过读取到的故障码及含义,初步分析该车空调系统不制冷的原因,是由于空调蒸发器温度传感器对搭铁短路造成。可能的故障原因是传感器自身存在故障、给传感器供电的线路存在搭铁等等。
在此有必要了解一下蒸发器温度传感器的工作原理,有助于更快、更准确地排查故障。首先看一下蒸发器温度传感器的供电线路:发动机控制单元内部的5V电压一上拉电阻一蒸发器温度传感器一发动机控制单元内部搭铁。发动机控制单元内部检测蒸发器温度传感器的点在上拉电阻下端(图3)。

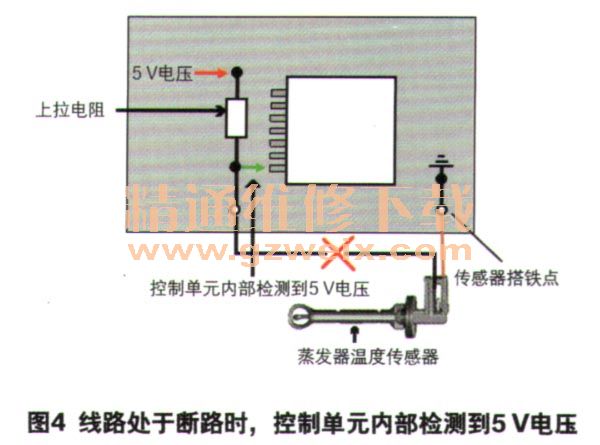

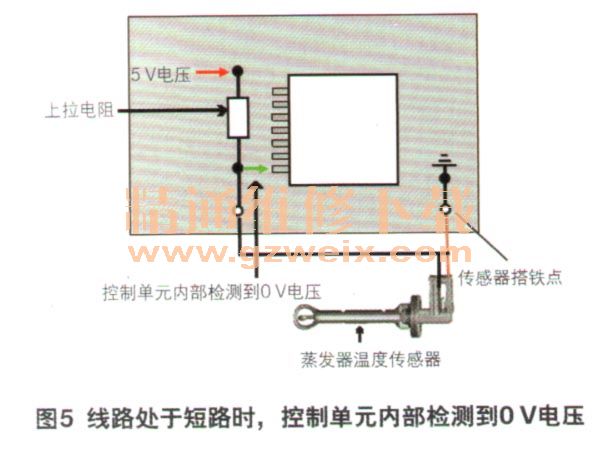

蒸发器温度传感器是负温度系数传感器,当温度升高时电阻下降,信号电压就越低;相反,温度下降时电阻升高,电压越高。如果连接温度传感器的线路处于断开状态,在控制单元内部就会检测到约为5V的电压(图4),控制单元会存储蒸发器温度传感器对正极短路的故障码。相反,如果连接温度传感器的线路处于短路状态或传感器自身电阻过小,在控制单元内部就会检测到约为0V的电压(图5),控制单元则会存储蒸发器温度传感器对搭铁短路的故障码。
该车的故障码是对搭铁短路,故障原因应该是线路短路或传感器电阻过小。该车的蒸发器温度传感器安装位置在制动踏板上方,拔下蒸发器温度传感器的插接器,测量传感器插接器的电压约为4.98V,表明线路及发动机控制单元没有故障。在拔下传感器插接器的状态下读取发动机控制单元的故障码,发现故障码为P053800—空调,蒸发器温度传感器对正极短路,这就进一步说明发动机控制单元及线路没有问题。拆下蒸发器温度传感器,测量电阻值约为8Ω测量正常车辆的传感器电阻值约为2 000Ω,说明蒸发器温度传感器损坏。

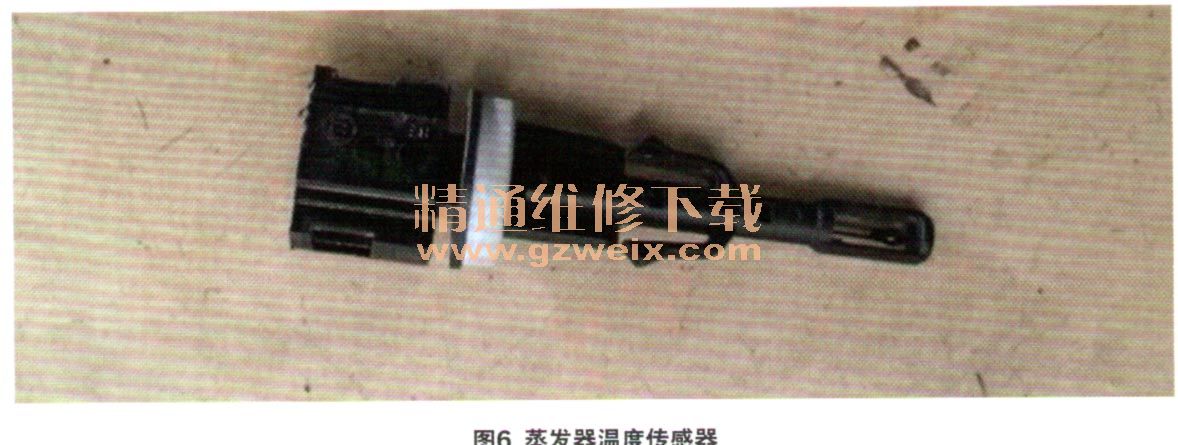

故障排除:更换蒸发器温度传感器(图6),检查空调制冷系统正常。
相关资料:2014年最新大众原厂维修信息系统ELSA 5.1
