故障点已经找到,就是SB12保险丝到

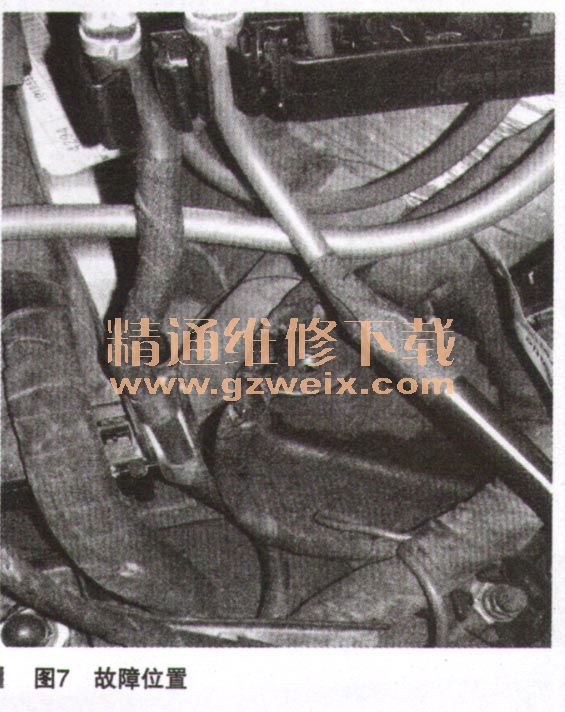

氧传感器插头中间线路故障!依据前面分析的继电器跳动原因分析,用万用表测量到这路线和继电器的85号脚有3.5Ω的电阻值。于是对该线束进行分解,检查后发现在空气滤清器底座固定处,线路受到挤压(如图7所示)。

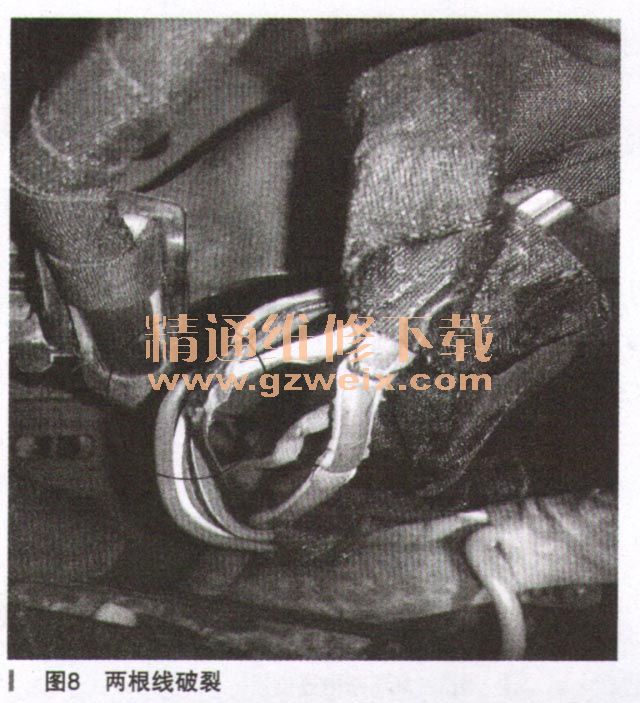

将受挤压的线束分离后,看到两根线已经破裂(如图8所示)。对线束进行维修包扎后试车,故障排除。重新更换一个新的J517供电继电器,将故障码清除后未再出现。
故障总结:J757供电继电器87号是输出端子,继电器吸合后和30号端子相连,提供+12V的发动机供电电源。
J757的85号端子是发动机控制单元J623控制接地后,继电器线圈构成回路,使继电器触点吸合。然而当87号端子与85号端子短路后,使线圈两端电压相等,继电器停止工作,此时87号端子断开+12V电压消失,继电器又开始工作。如此反复循环的现象就是我们汽车上用的电喇叭的工作原理。
而继电器的频率变化,分析可能是因为
氧传感器的加热电路随排气温度变化,J623占空比方式对
氧传感器控制,因此造成J757继电器线圈电压变化,使继电器工作频率速度改变了。
