一辆行驶里程约15万km的红旗CA7242E6(L)型轿车。该车4个车门窗玻璃在驾驶员门操纵电控门窗开关均无法工作,只有副驾驶员门上的电控门窗开关能控制右前车门窗玻璃升降。

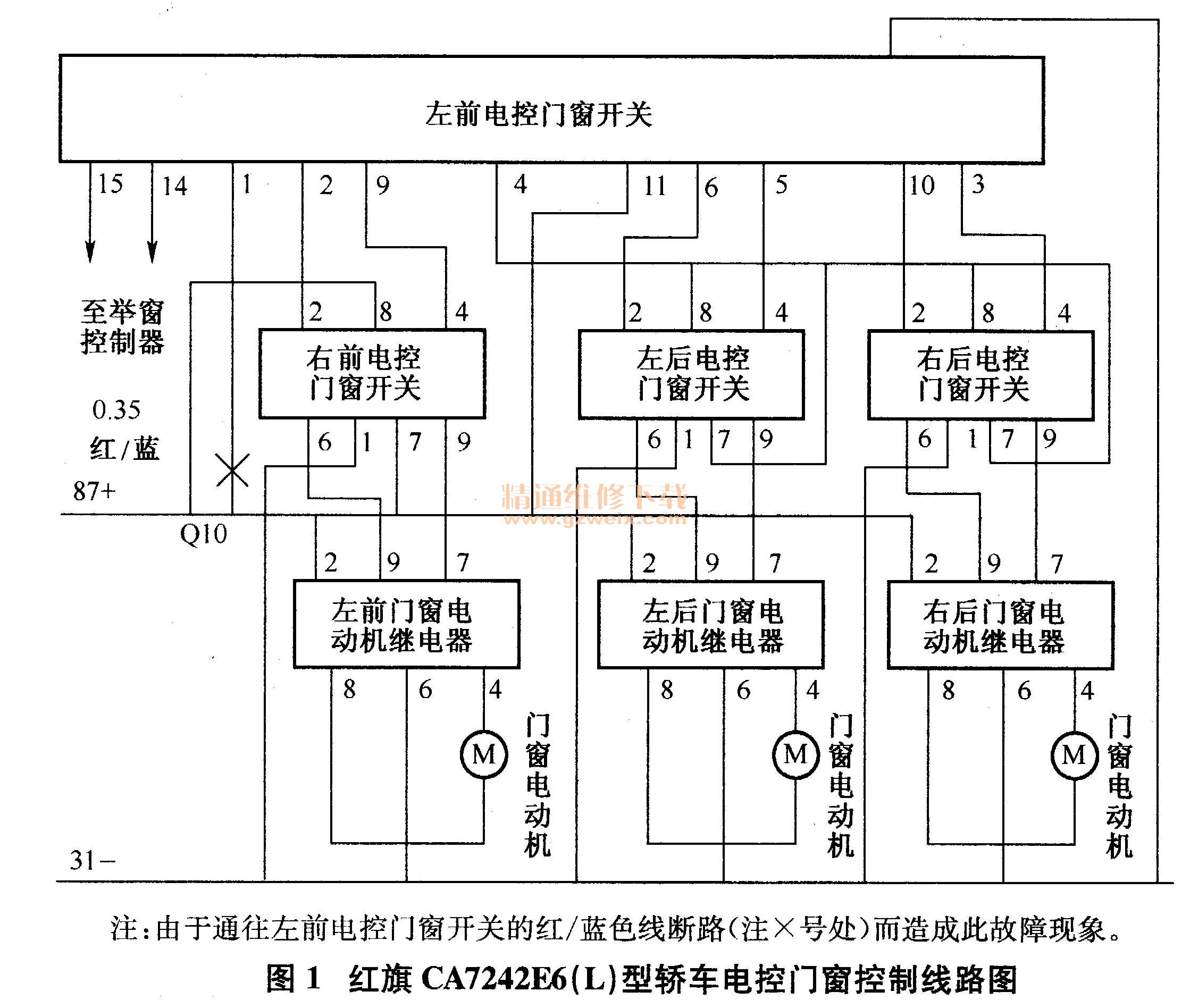

故障诊断:首先闭合点火开关,观察驾驶员门和副驾驶员门电控门窗开关,红色指示灯正常亮起,而后左、右门电控门窗开关指示灯均不亮。按下驾驶员门控制后门的安全开关,黄色指示灯不亮。更换驾驶员门电控门窗开关总成件,故障依旧。根据该车原理图,检测电控门窗开关线束插头1号端子对搭铁电压为0V。该插头1号端子和11号端子的连线均为红/蓝色,电源来自门窗控制器87号端子,11号端子电压正常,而1号端子却无电,那么是什么地方断路呢?找来原厂电气系统线路图(如图1所示)分析,门窗控制器87号端子出线为2. 5mm2红/蓝色,而它分支有4路,其中3路是0. 35mm“红/蓝色线,分别到驾驶员电控门窗开关1号和11号端子上,另一路到副驾驶员电控门窗开关8号端子上,第4路为1 mm2红/蓝色线,连接到4个门窗组合继电器2号端子上。并明确地给出它们的焊接点Q10在中央门锁、电控门窗线束内。
拆掉左前门内饰板,用刀小心划开线束的外包层,找到焊接点Q10位置,重新连接焊好到驾驶员门电控门窗开关1号端子的红/蓝线,做绝缘、包扎线束处理。闭合点火开关,再分别操作4个电控门窗控制开关,该系统工作正常。
通过该故障实例,证明作为一名好的汽车维修技师,要能通过原厂给出的电气系统线路图上的有关信息,作出正确的判断,才能做到少走弯路,提高工作效率。
