进口大众尚酷安全气囊灯亮
来源:汽车维修技师  作者:佚名  2017-10-21 08:34:46

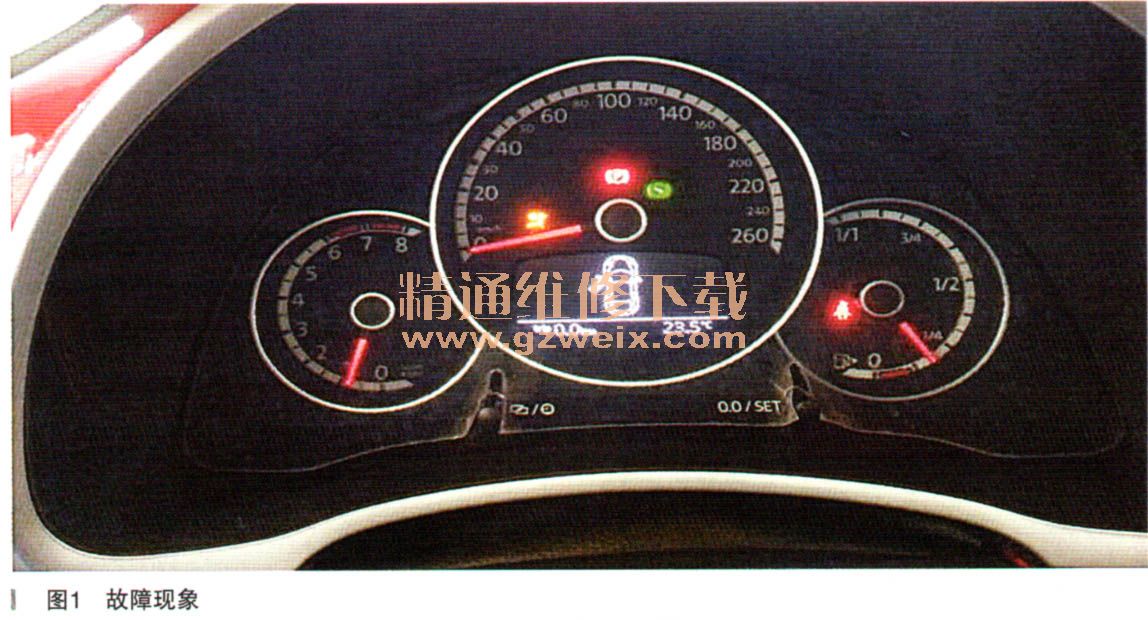

    一辆行驶里程约4.7万km、配置CTK发动机及PVU变速器的2014年进口大众尚酷。客户反映:该车行车途中仪表上安全气囊警告灯亮,如图1所示。

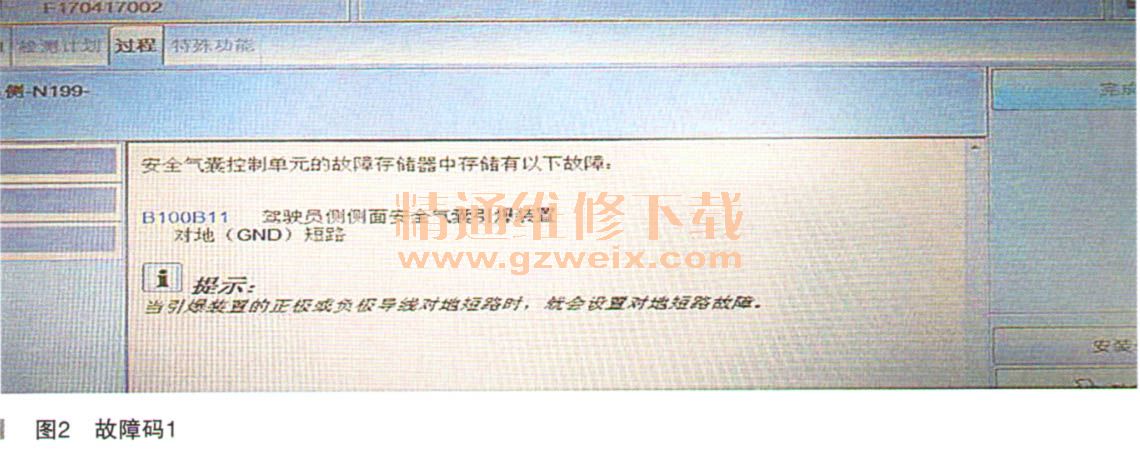

    故障诊断:技师首先连接VAS6150诊断仪读取故障码,显示为:驾驶员侧侧面安全气囊引爆装置对地短路,如图2所示。

    驾驶员侧侧面安全气囊引爆装置就是安装在驾驶员座椅的安全气囊发生器N1990剑耐民据故障码内容,初步判断为线路短路故障。
    根据电路图(如图3所示)分析,故障点大概在以下几处:

   (1) J234内部搭铁;
   (2) J234到N199的连接线搭铁;
   (3) N199内部搭铁。
    初步目检了连接插座和驾驶员座椅下的线束,没发现异常安装和其他异常。
    因为安全气囊忌用电阻挡测量电阻,万用表用电阻挡测量的话,会有电流通过造成回路,有可能会引爆触发器。所以我们采用读数据的方法进行检查。相关作业规定如下。

[1] [2] [3]  下一页
