通过观察发现对比参考电压和实际电压值基本一致，而且充电指示灯也无报警情况。与客户对话得知，该车从没有过蓄电池亏电情况，那么这个电压偏低是从何而来呢？此时仔细分析故障码02604供电电压过低信息来自动力转向控制单元引起我的注意，当初看该故障码也就把它当成了众多反馈电压异常的一个，并没有去推敲其含义，总觉得电压过低也不可能和转向系统发生什么关联，结果查下去却让我们找准了方向。

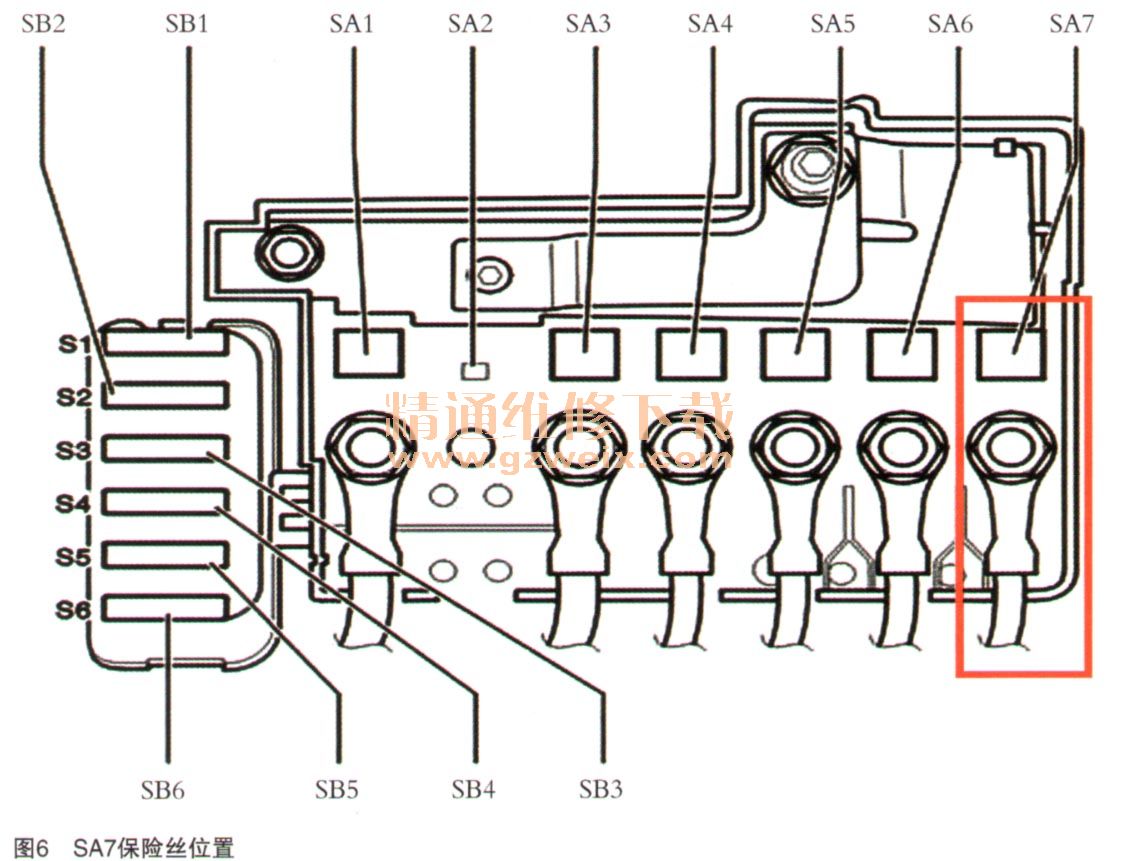

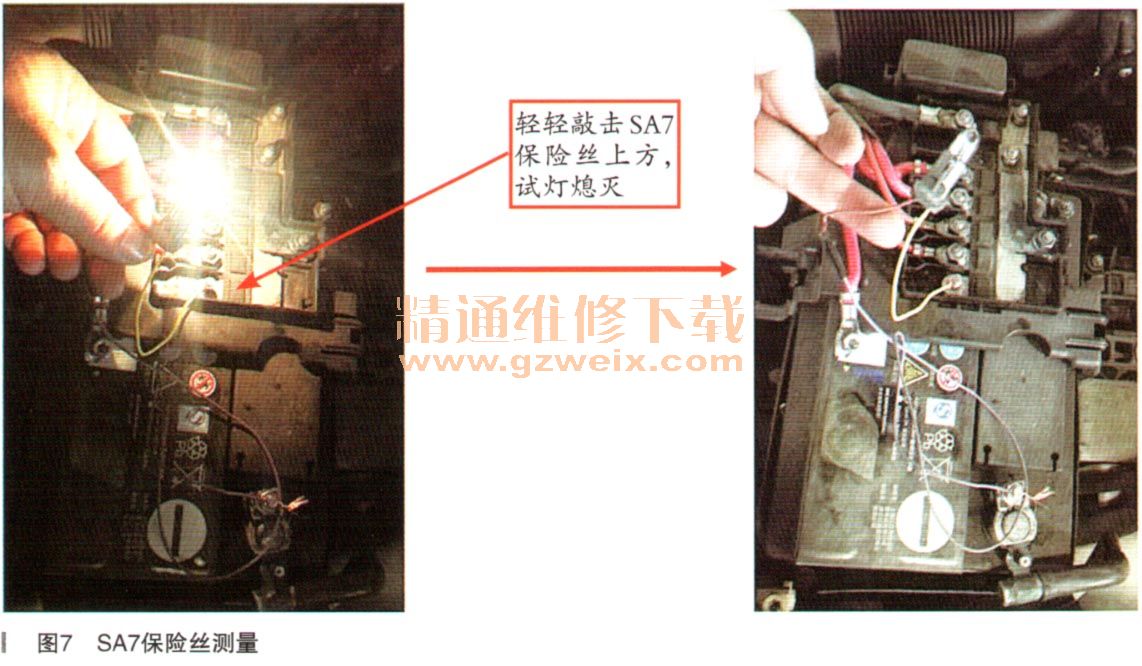

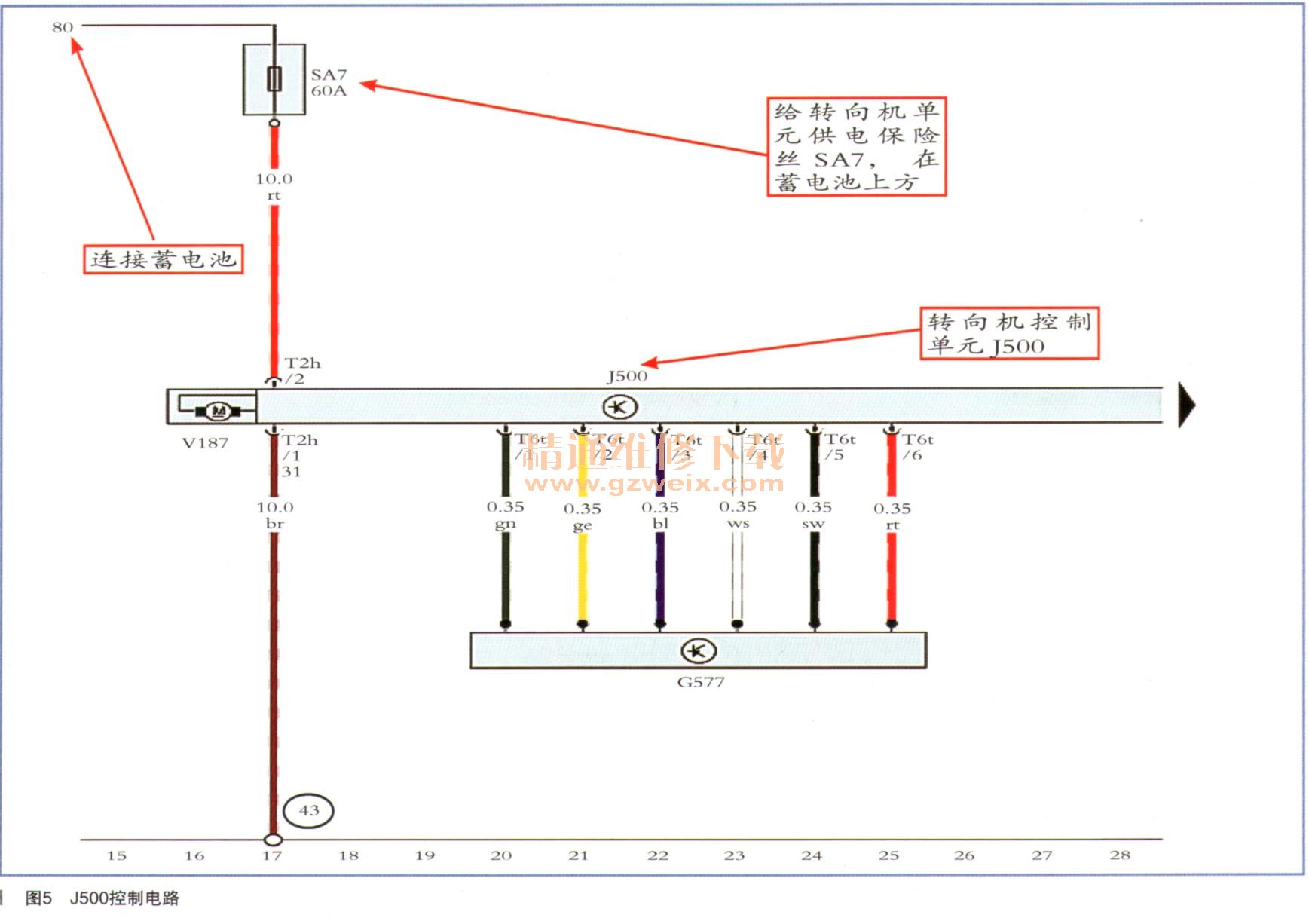

    转向机控制单元怎么会报电压故障呢？那最大的可能就是它自身的供电和接地出现故障（电路如图5所示）。接下来我们做了一个实验，将试灯的一端接地，另一端连接在SA7保险丝的下方（如图6、图7所示），因为SA7保险丝是常火电源，此时试灯应该常亮。

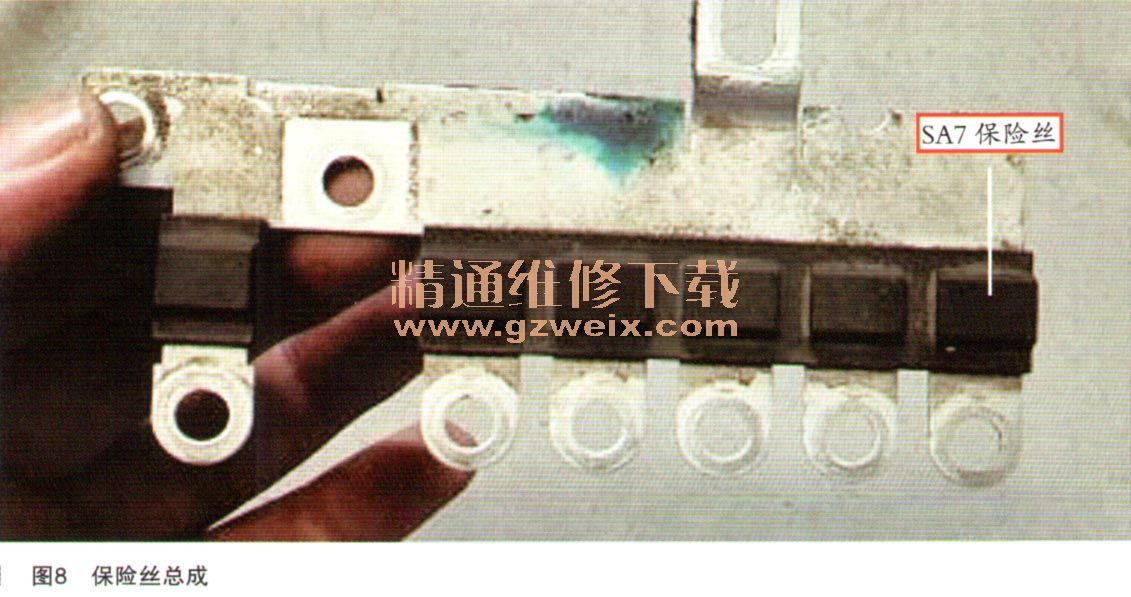

    通过上述实验，问题就明显了，保险丝SA7内部有断裂现象，车辆在颠簸状态下就有可能导致SA7出现供电中断的情况。更换蓄电池上方保险丝总成（如图8所示），故障彻底解决。

    故障总结：该故障之所以难查就是因为引发发动机怠速偏高的原因不在于发动机系统本身，而是电源管理的结果。最开始查找方向放在充电系统，从而导致迷失，始终找不到故障，到后来的转向机供电电源查找转变，最终找到故障点。导致这个过程还是对故障码的产生触发条件不够了解，虽然故障码44 02604供电电压过低信息来自动力转向控制单元”已经明确指明了方向，但在众多反映电压故障的代码中就显得不那么显眼了，这个也正是我们花很多时间去摸索的后果。希望我们今后的维修工作中能积累更多有用的维修经验来从容面对各种挑战，也希望能对广大维修人员有所借鉴。
    相关资料：2013-2016年上汽大众朗行维修电路图
