手动变速器操纵机构结构如图2-6所示。支撑杆确定了换挡接合器底部的位置,换挡接合器起杠杆作用,使内换挡杆换挡时移动的距离变小。
检查与调整手动变速器(MT)操纵机构的步骤如下:
1.操纵机构的检查
(1)将手动变速器挂人1挡。将上换挡杆向左推至缓冲垫处。慢慢松开上换挡杆,上换挡杆朝右返回约5~10mm。
(2)将手动变速器挂人5挡。将上换挡杆向右推至缓冲垫处。慢慢松开上换挡杆,上换挡杆朝左返回约5~10mm。
(3)当上换挡杆朝1挡和5挡压去时,上换挡杆大致应返回同样的距离。否则,可通过移动换挡杆支架上的椭圆形孔进行调整。
(4)检查各挡齿轮啮合是否平滑。如果啮合困难,则需要调整。
2.操纵机构的调整
(1)将上换挡杆置于极限位置。拧松夹箍的螺母,移动上换挡杆,要求外换挡杆在连接时能自由滑动。
(2)取下换挡手柄和防尘罩。如图2-7所示,将换挡杆支架孔与换挡杆罩壳的孔对准,并拧紧螺栓。

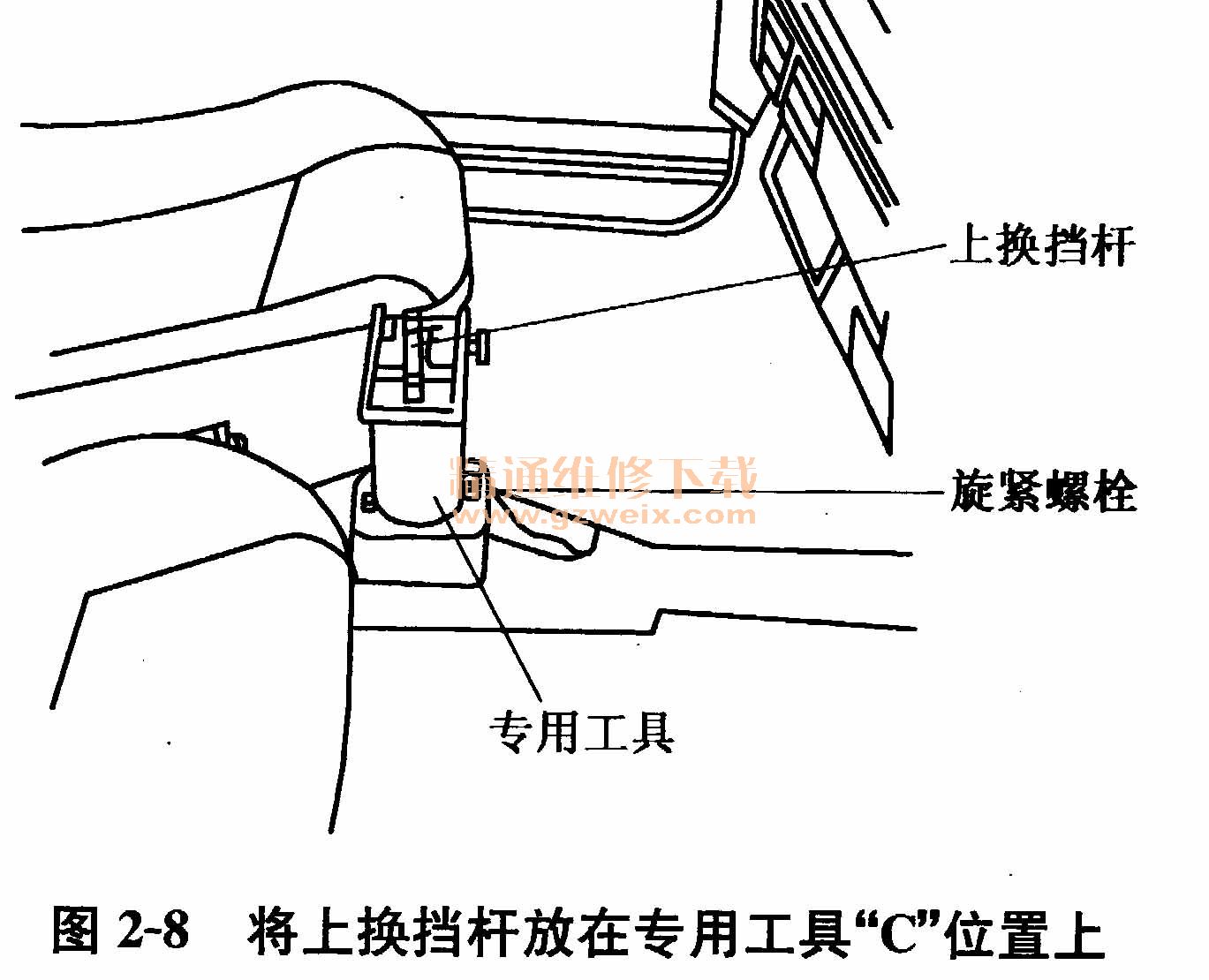

(3)如图2-8所示,安装专用工具VW5305/7,使其嵌人换挡杆支架前孔中,将上换挡杆放在专用工具“C”位置上。轻轻旋紧下面的螺栓,将专用工具VW5305/7固定好。
(4)如图2-9所示,将上换挡杆放到最右面,直至缓冲垫,旋紧定位器螺栓。

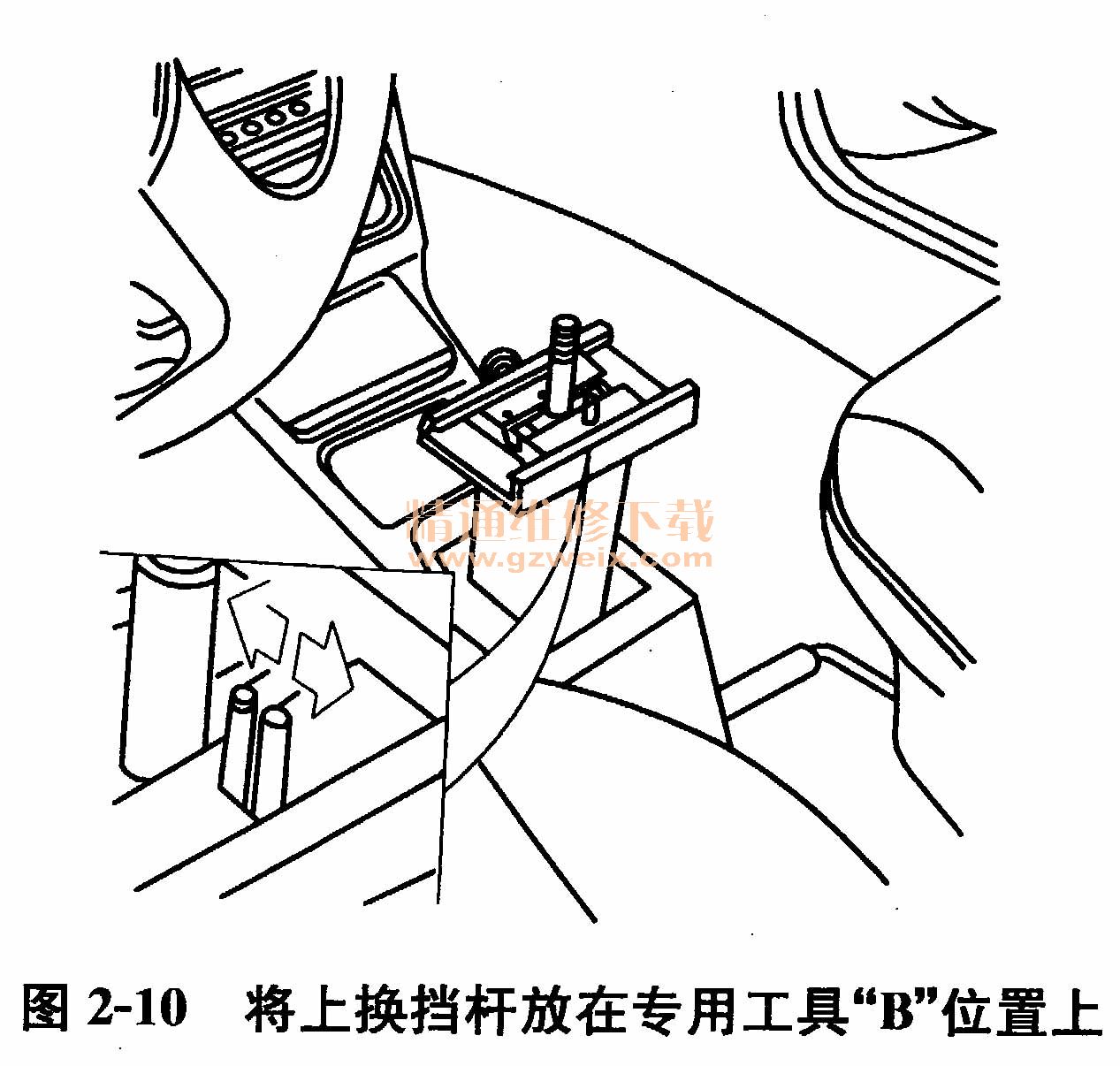

(5)如图2-10所示,将上换挡杆放在专用工具“B”位置上。
(6)用20N·m的力矩拧紧夹箍螺母。
(7)取下专用工具VW5305/7。
(8)挂入1挡,将上换挡杆向左压到底。松开上换挡杆,由于弹簧的作用上换挡杆将返回到右边。挂入5挡,将上换挡杆向右压到底。松开上换挡杆,由于弹簧的作用上换挡杆将返回到左边。在挂人1挡和5挡时,上换挡杆大致应返回相同的距离。否则,可移动换挡杆支架上的椭圆形孔来修正。
(9)先后挂人所有挡位,特别要注意倒挡的锁止功能。
(10)装上仪表板、防尘罩和换挡手柄。
