一辆行驶里程约3.6万km、配置CGM发动机的大众新途观。该车天窗及窗帘不工作。
    故障代码：4F 02071本地数据总线电路电气故障。

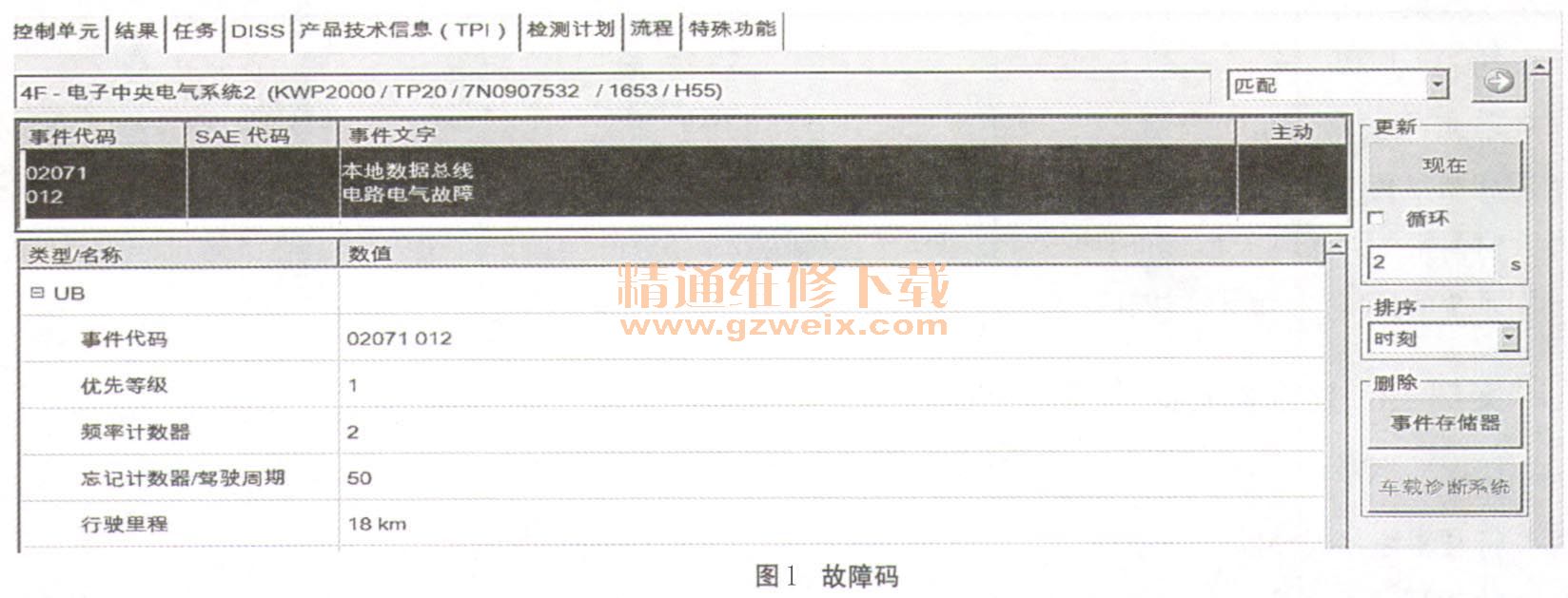

    故障诊断：该车进站抱怨3天前天窗及窗帘突然不工作。使用VAS6150检查天窗控制单元4F有故障码02071本地数据总线电路电气故障（如图1所示）。

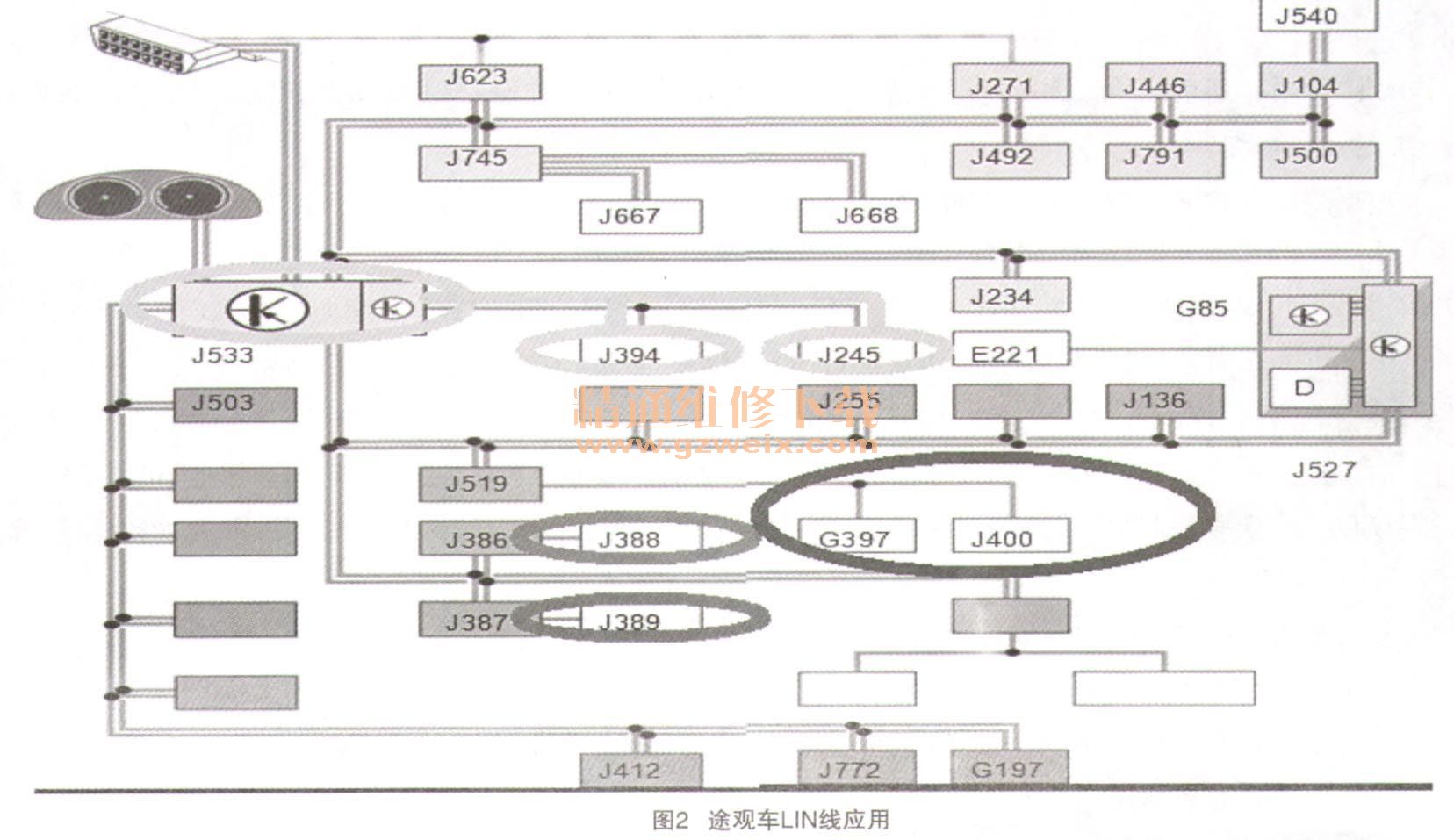

    该故障码指向比较明确，所谓本地数据总线实际上就是LIN线。途观车天窗和窗帘共用一根LIN线（如图2所示），可能LIM线故障造成天窗和窗帘同时不工作，查看相关电路图。

    通过电路图分析天窗和天窗窗帘是由网关J533控制的LIN子控制单元。根据电路图分析该故障可能有以下几种原因：①天窗或天窗窗帘控制单元有故障，造成LIN线信号错误；②网关J533出现故障；③从网关到天窗或天窗窗帘控制单元线路出现短路、断路或插件虚接等原因造成信号错误。
    根据以上分析本着先简后繁的原则，首先分别断开天窗和天窗窗帘控制单元，故障没有变化。用万用表测量天窗控制单元LIN线对地电压为0，根据资料显示该电压正常应为8-12V，以此判断大概是LIN线在某处对地短路。为进一步判断故障原因，拔下网关端插头，再次测量LIN线对地电阻，此时万用表显示对地电阻仅2Ω，可以确认是LIN线在线束中对地短路。

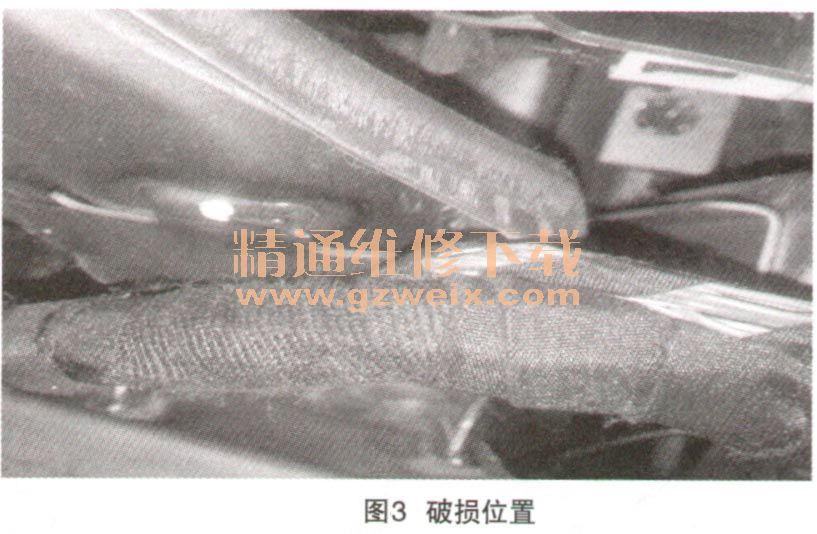

    通过进一步检查，发现在制动踏板支架上方线束固定位置发生变化，造成踏板支架上部割破电线绝缘层（如图3所示），造成短路，对破损部分进行包扎修复，故障排除。

    故障总结：LIN线控制因简单易用，比CAN线减少了线束，使汽车电子部件运作更可靠，更容易扩展功能，所以在车辆上使用也越来越多，但每个子控单元又从属不同的主控单元，现在新途观中雨刮器和雨量传感器是BCMJ519的子控单元，而天窗和天窗窗帘则属于网关J533的子控单元，两后门控制单元则分别是前门的子控单元，在维修过程中要区分不同系统的LIN控制单元，快速排除故障。

相关资料：2017年7月大众、奥迪原厂维修信息系统ELSA 6.0
