一辆行驶里程约4800km的2014年大众新途观。该车辆在匀速行驶中偶尔抖动,抖动之后有时熄火,转速表上下浮动,EPC指示灯、OBD指示灯点亮,之后车辆加速无力。故障出现时,速度在20~60km/h之间。
故障诊断:车辆到站后维修工作人员连接6150X读取故障码,故障码如图1所示。

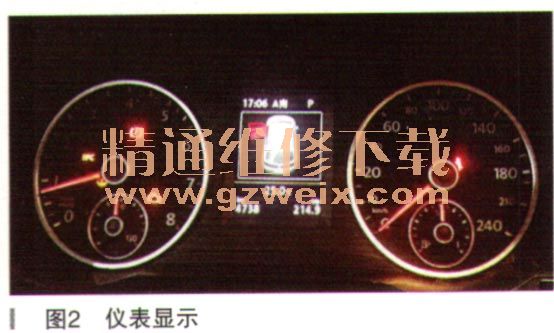

故障出现时仪表显示如图2所示。

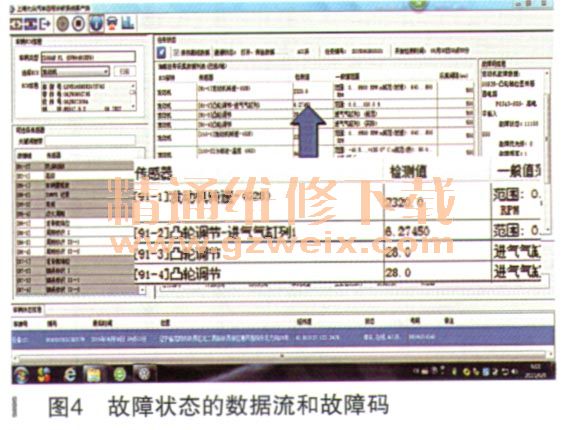

由于客户进站时正逢早高峰比较着急,而且所居住的小区离单位较远。客户不同意车辆长时间在站里停留。我站进行了故障码的清除,经客户同意安装了远程诊断设备,客户暂时离站。经过儿天的测量,读到数据如图3和图4所示。
通过与客户的再次沟通,最终客户同意进站维修。
通过对凸轮轴位置传感器G40工作原理的分析,可能存在以下几个故障点。
(1)机械故障:信号一齿不工作或失速,正时链条松动、卡滞等。
(2)电气故障:线束某处有过度磨损、对地短路的现象。插头松动,未插紧,线束内部有断路部位。控制单元内部故障,芯片损坏,插针针脚松动、开焊。传感器内部故障包括断路、短路等。

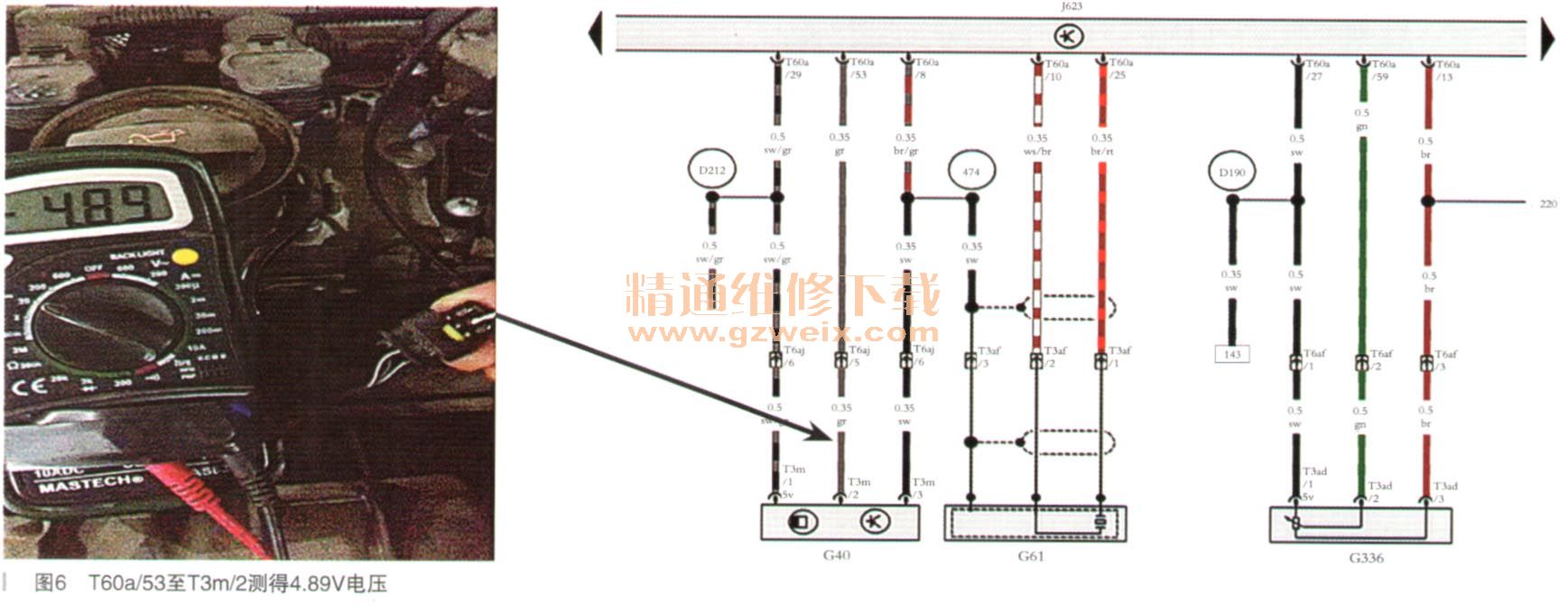

通过分析,我们发现故障主要集中在电器部分(如果是机械故障,发动机控制单元会报出:凸轮轴与曲轴位置分配不正确),所以根据电路图做了对线路的测试及故障模拟测试、如图5~图7所示。
