故障排除：拔掉发动机散热器右侧机盖锁信号开关线束插头，测试雨刮器功能正常。拆开发动机罩锁，检查机盖锁转台开关，发现开关尾部引线破裂短路，包扎处理装复后故障排除。
新途安L雨刮器系统分析：新途安雨刮器电机为往复式止反转，摇臂左右旋转约为120°。相比较新帕萨特雨刮器电机为旋转式，通过四连杆结构获得往复运动。

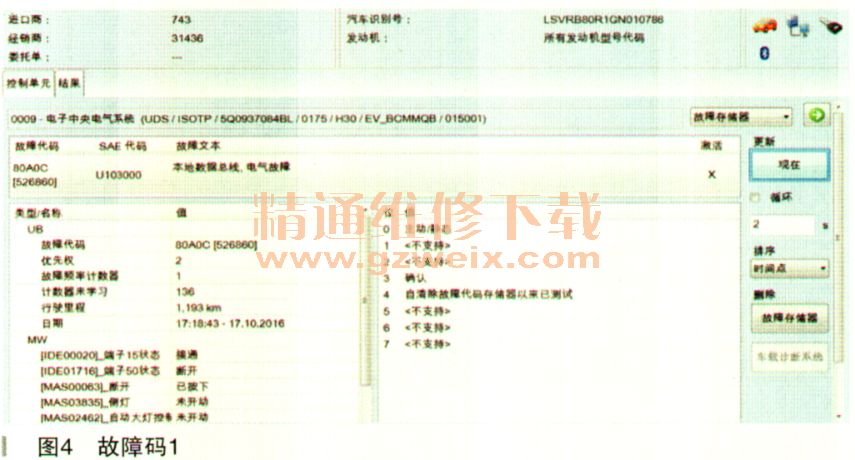

LIN线对地短路时J519报故障码：U103000本地数据总线，电气故障，如图4所示。
LIN线断路时J519报故障码：U10A300雨刮器电机控制单元，无通信，如图5所示。

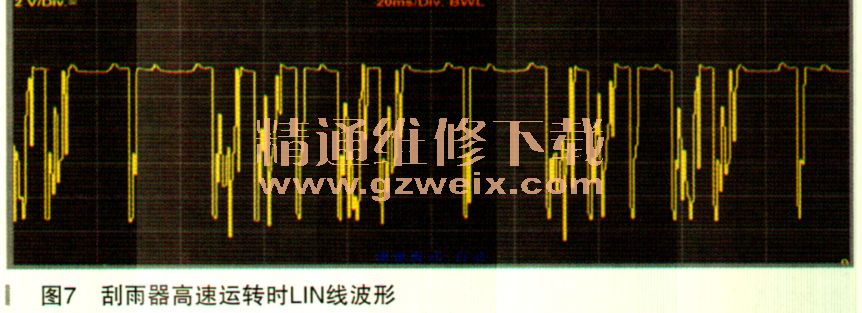

实测新途安L雨刮器LIN线波形，如图6、图7所示。
