大众新波罗行驶时EPC灯偶发点亮检修
来源:本站整理  作者:佚名  2020-02-04 14:05:54

     一辆行驶里程约3.2万km、配置DAH发动机的上汽大众新波罗。用户反映:该车在行驶过程中仪表上的EPC灯偶发点亮,此时油门无响应。

    故障诊断:经过与客户沟通得知,该问题是最近一段时间出现的,EPC灯一共点亮过3次,每次故障灯亮起后将车辆熄火并重启该灯就不再点亮。
    首先使用VAS6150对该发动机系统进行检测,读取电控系统中的故障码分别有:P210600($AAD/2733)节气门控制单元由于系统故障功率受限,主动/静态;P154500($AB C/2748)节气门控制功能失效,主动/静态;P155800(SAAB/2731)节气门驱动装置电路电气故障,主动/静态;P050700($FA3/4003)怠速控制转速超出规定值,被动/偶发。所有故障码都指向了电子节气门,进一步观察相关故障码的产生条件发现,所有故障码出现时间节点的里程数都相同,唯一不同的是:有的故障码有记录时间,有的没记录时间,但有记录的时间也完全一样,由此基本能判断所有故障同时出现的概率较大,并没有先后顺序一说,但是这些故障码应该从哪一个入手呢?
    按照故障码的含义,笔者认为P210600、P154500、P050700这3个故障码指向比较笼统,只有P15580时旨向清晰,将故障范围圈定在节气门驱动装置这一块,因此下面重点应该围绕节气门驱动装置入手检查。
    查询ELSPO系统,观察电子节气门的控制线路(如图1所示),可见节气 门J388的线路比较简单,共有6条线路,其3号、5号为节气门驱动电机G186的引出线路,连接至J623上的T60/2和T60/1,由J623为G186工作提供电源;剩余4根线分别连接至J623的T60/38、T60/51、T60/39、T60/44。ELSPO中的标注含义分别是:T60/38为节气门驱动装置角度传感器1信号,T60/51为节气门驱动装置角度传感器接地,T60/39为节气门驱动装置角度传感器2信号,T60/44为节气门驱动装置5V电源。
    通过图1可见,G187和G188两个可变控制电阻方向相反,符合G187和G188两者之间互为冗余关系的设计,即G187增大,则G188减小,反之亦然。同时两者之间的和始终保持约等于100%,这个也为J623判断G187和G188的数据是否正常提供了判断依据。根据故障码结合节气门的线路含义进行分析,应该将检查重点放在J623至节气门驱动电机G186的线路上面,检查该线路是否有断路、短路,若没有故障则后续才考虑J388本身,若节气门正常,则最后再考虑J623了。

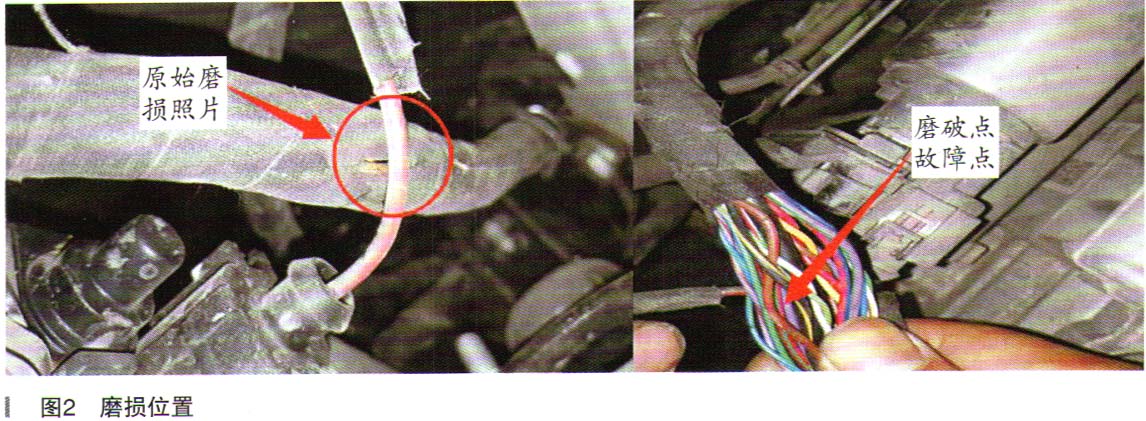

    本着这个思路,使用万用表电阻挡测量J388的3号针脚和5号针脚与J623对应的T60/2和T60/1,经测量同根导线之间的电阻小于0.5Ω,可以排除线路断路的情况,但是测量线路与接地之间的电阻时却发现,5号针脚与搭铁存在导通短路情况,电阻只有0.1Ω,这明显是存在故障了。测量3号针脚与车身电阻为无穷大,属于正常。检查至此可以断定J388的5号针脚引线与车身存在搭铁短路情况。为了更准确地判断问题,完全断开J388和J623的插头,再次测量该脚与搭铁之间电阻依然为0.1Ω,至此排除了J623以及J388内部有故障的可能性。那么短路故障的最大原因应该就在线路本身上了。遂沿着发动机上节气门的线束一步步排查,当检查到启动机位置时,很快就发现了故障点,节气门线束和启动机控制线路磨破短路(如图2所示)。

[1] [2]  下一页
