一辆行驶里程约14.3万km的2007年别克君越2. 4L轿车。客户反映：车内顶篷上的车内灯常亮。
    检查分析：该车的车内灯设定由车门的打开或关闭来控制。车身控制单元（BCM）接收车门上锁门开关的信号，锁门开关提供的车门处于打开状态的信号用于点亮车内灯（门控灯）、切断RAP附件延时供电，启动防盗系统以及延时锁门等功能。如果锁门开关提供了错误信号，就可能导致车内灯常亮。

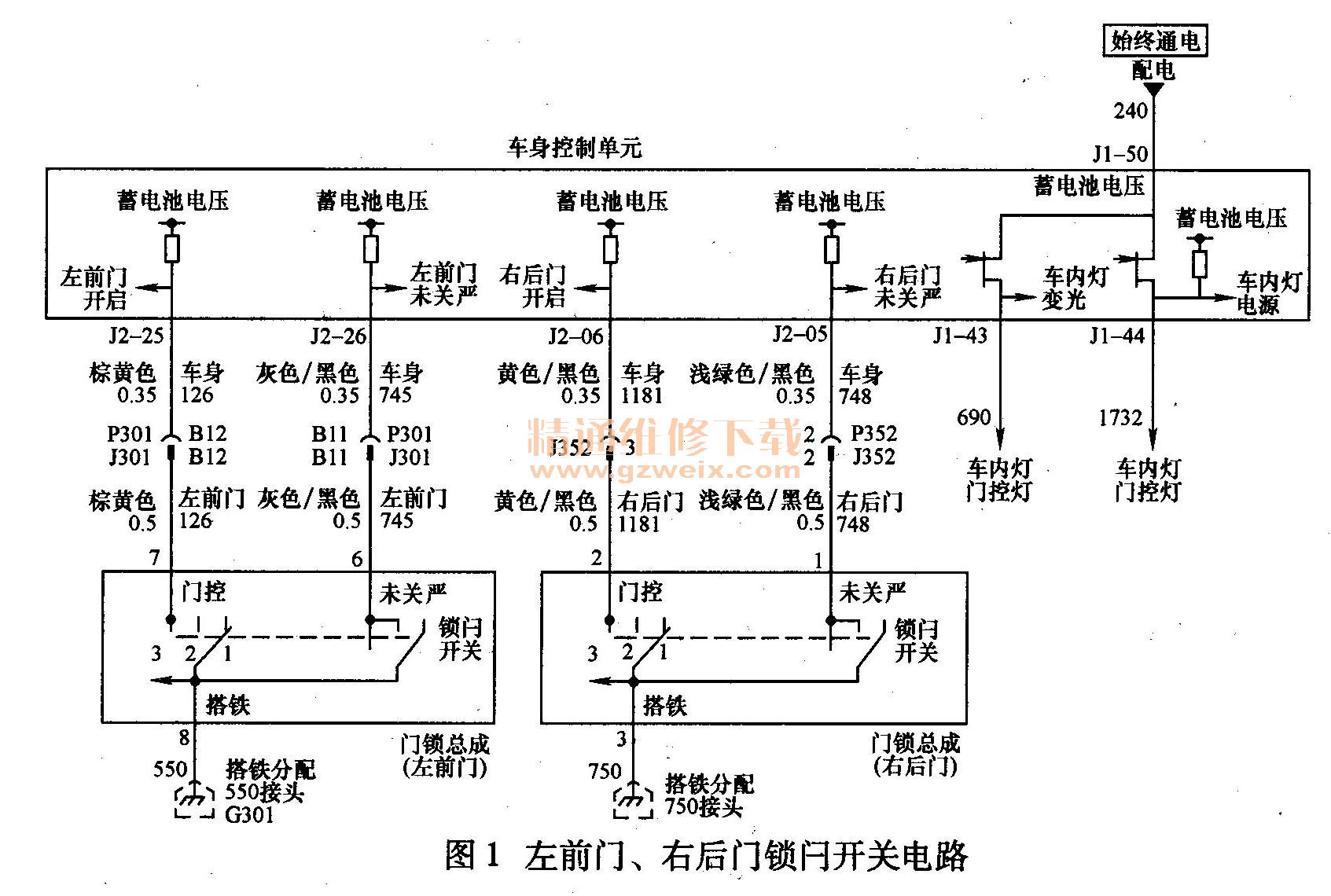

    在进行故障检修之前，我们先简要分析君越轿车锁门开关的工作过程。在门锁电动机总成内。集成了门锁电动机和锁门开关，图1所示是锁门开关的电路图，该图示意的是门锁处于完全关闭状态。锁门开关是具有关闭、半关（未关严）以及打开（门控）3个位置状态的连动开关。在实际使用中，锁门开关关闭是指车门完全关闭至第二档锁；锁门开关半关闭是指车门只关闭至第一档锁，未关严信号主要用于仪表的“车门未关”提示。车身控制单元（BCM）为锁门开关提供电压，锁门开关将车门的这3种状态信号提供给BCM。

    相关资料：2012年别克君越原厂维修手册

    以左前门开关为例，从电路图上可以看出，当左前门门锁总成7号脚连接的门控线搭铁时（低电位信号），车身控制单元（BCM）就认为车门处于打开位置，而只有当左前门处于打开状态时，该线才会被开关搭铁。当6号脚连接的未关严线路搭铁时（低电位信号），车身控制单元（BCM）就认为车门处于半关位置。由电路图可知，当车门处于打开和半关状态下，8号脚连接的线路都会被锁门开关搭铁。当BCM在门控和未关严这两线路上均未接到搭铁的低电位信号时，就认为车门处于全关位置。
    那么如何查看锁门开关的信号状态呢？我们可以通过故障诊断仪TECH2读取BCM数据流中的“xx门打开开关”信号就可看到“关闭／打开”状态。因此，对于出现车内灯常亮或防盗系统无故报警的车辆，大多可以利用TECH2准确地找出出故障的门锁。
    故障排除：利用TECH2读取数据流可以看到，无论右后门处于打开或关闭的状态，数据流中始终显示处于打开状态。更换右后门门锁电动机总成后，车内灯常亮的故障排除。
