别克君越转向盘音响控制不起作用
来源:本站整理  作者:佚名  2015-04-06 08:32:43

    一辆行驶里程约13.6万km的别克君越轿车。该车操作转向盘上的音响控钮不起作用。
    故障诊断:
    别克君越轿车转向盘上有多个用于控制音响、蓝牙电活和变速器加/减档的按键,从上到下各键的作用分别是:
    ①VOLUME:音量。
    ②SEEK:搜台。
    ③TAP+/-:变速器加减档。
    ④SRCE:音源选择。
    ⑤MUTE:静音。
    ⑥PHONE END:挂掉电话。
    ⑦PHONE TALK:接通电话。

    经逐一检查各按键,发现并不是所有转向盘的按键都不起作用,其中MUTE和TAP +/一键工作正常,这是否可以引导我们快速确定故障部位呢?

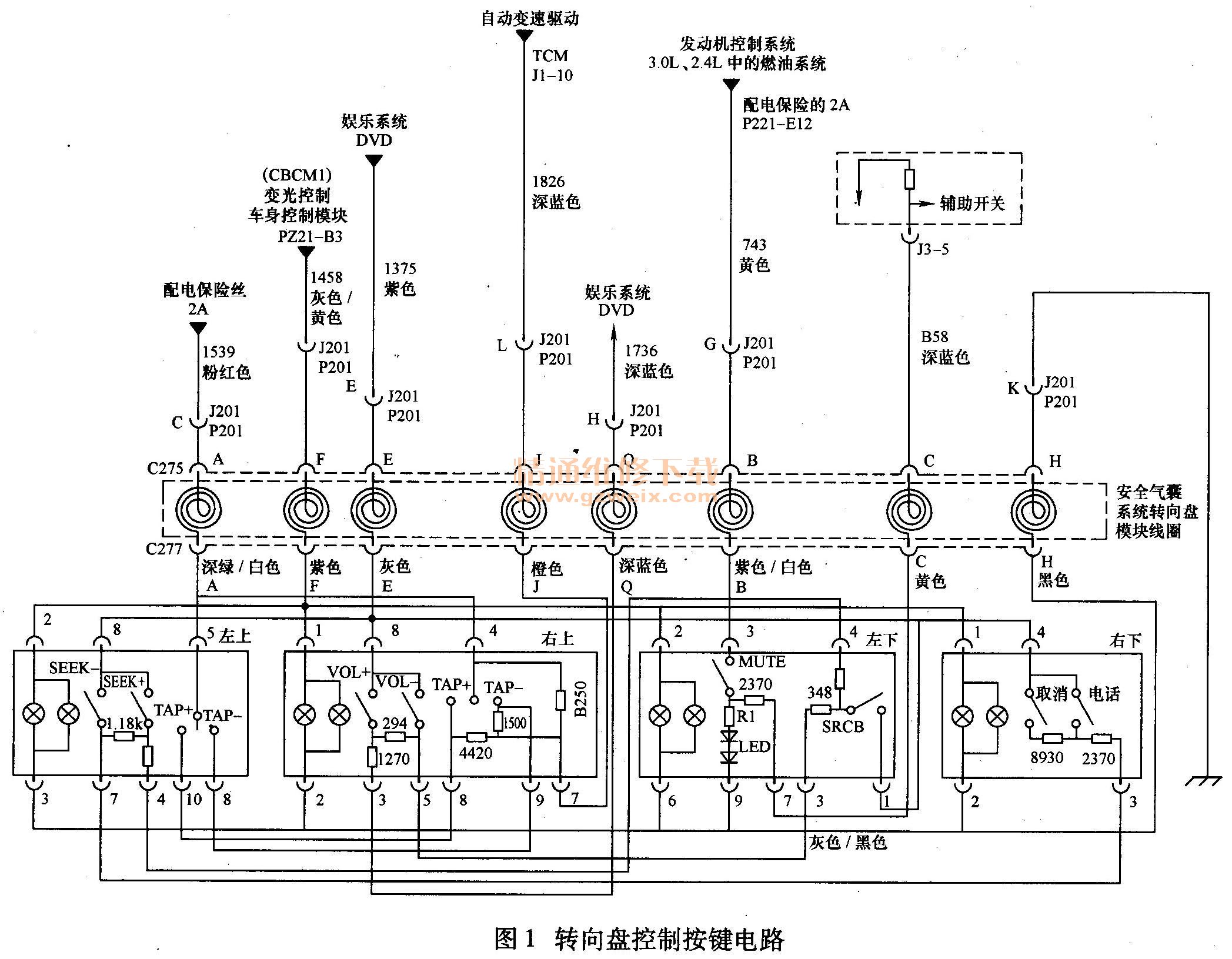

    转向盘控制按键电路如图1所示,从电路原理上可把其分为以下三部分。

    (1)音响/车载蓝牙电话控制部分,包括VOLUME、SEEK、SRCE、PHONEEND和PHONETALK,这一部分电路不容易看懂,其等效原理电路如图2所示,导航DVD的J1-A5端输出9.5v电压,DVD的J1-A7提供搭铁,按下不同的键时,相应的触点接通,回路中接入不同阻值的电阻,在DVD中得到不同的操作指令电压,根据不同的电压值,DVD识别并执行相应的操作。

    (2) MUTE(静音)控制电路:按下静音键,该触点闭合,12V电压一路经过按键触点和2370Ω的电阻到达车身控制模块(BCM)的J3-6端,BCM再通过一二级数据线控制音响静音操作;另一路经过电阻R1点亮静音指示发光二极管(LE功。
    (3)自动变速器加/减档控制键电路:按下TAP+键时,12V电压经过4420Ω的电阻到达自动变速器控制模块(TCM)的J1-10端;按下TAP-键时,12V电压经过1500Ω的电阻到达TCM的J1-10端,TCM收到此信号后,控制自动变速器的加减档操作。
    根据上面的原理分析,MUTE(静音)控制电路和自动变速器加/减档控制键电路良好,应重点检查音响/车载蓝牙电话控制部分分电路,可能的故障包括DVD、DVD至转向盘上控制按键间的电路、安全气囊线圈以及控制按键等。拆卸安全气囊,断开安全气囊线圈到控制按键间的插头,然后接通点火开关但不起动发动机,用万用表电压档测量安全气囊侧插头E-G间的电压,为9.5V,这一测量结果说明DVD至此插头间的电路良好,排除了DVD,DVD至转向盘上控制按键间的电路、安全气囊线圈故障的可能性,只剩下按键本身了。考虑多个按键同时失效可能性很小,由图2电路原理分析判断,如果1270Ω的电阻断路,整个按键电阻就会失去供电,而其他电阻或按键故障只会失去部分按键的功能,而不是在这条线路上的所有相关功能都失效,本故障很有可能是它损坏造成的。由电路图1可知,1270Ω的电阻在转向盘右上控制面板里面,拆下这个控制面板,将其解体后取出控制电路板,仔细检查发现标为R4的1270Ω的电阻一端脱焊,补焊后装复,试操作转向盘音响各控制功能恢复正常。观察线路板上的电路走向,确定脱焊的电阻正是1270Ω的电阻,与分析完全吻合。

关键词:君越
