一辆行驶里程约13万km的2015年别克君越轿车。用户反映：该车无法启动。
    检查分析：维修人员试车，发现该车启动机没有反应。查询故障码，发现存在大量通信类故障（图1），而其中车身控制单元的故障码数量最多。访问车身控制单元，发现通信故障集中在LIN总线上（图2）。

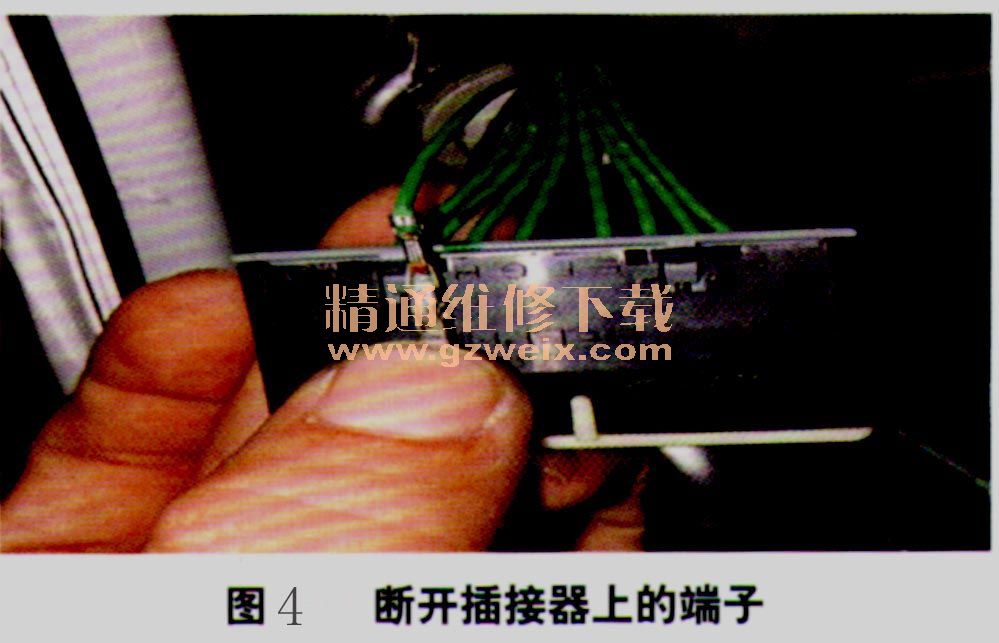

    查LIN总线的结构图（图3），可以肯定启动机没有反应与总线关闭有关。该总线为星形结构，有2个中心连接器，它们是JX200和JX202。插接器上的每一都导线都唯一地对应着一个控制单元的LIN总线。在车上找到刊X200和JX202后，逐个断插接器上的端子（图4），当断到JX202星形连接器G号端子时，车辆能够正常启动，且总线通讯恢复正常。



    从总线结构图上看，JX202的G端子是后部音响控制单元的总线。检查发现后排座椅下面有水，插接器X361和X362都已经进水，且针脚腐蚀（图5）。

    故障排除：清理插接器后，故障排除。

相关资料：2015年别克新君越原厂维修手册
