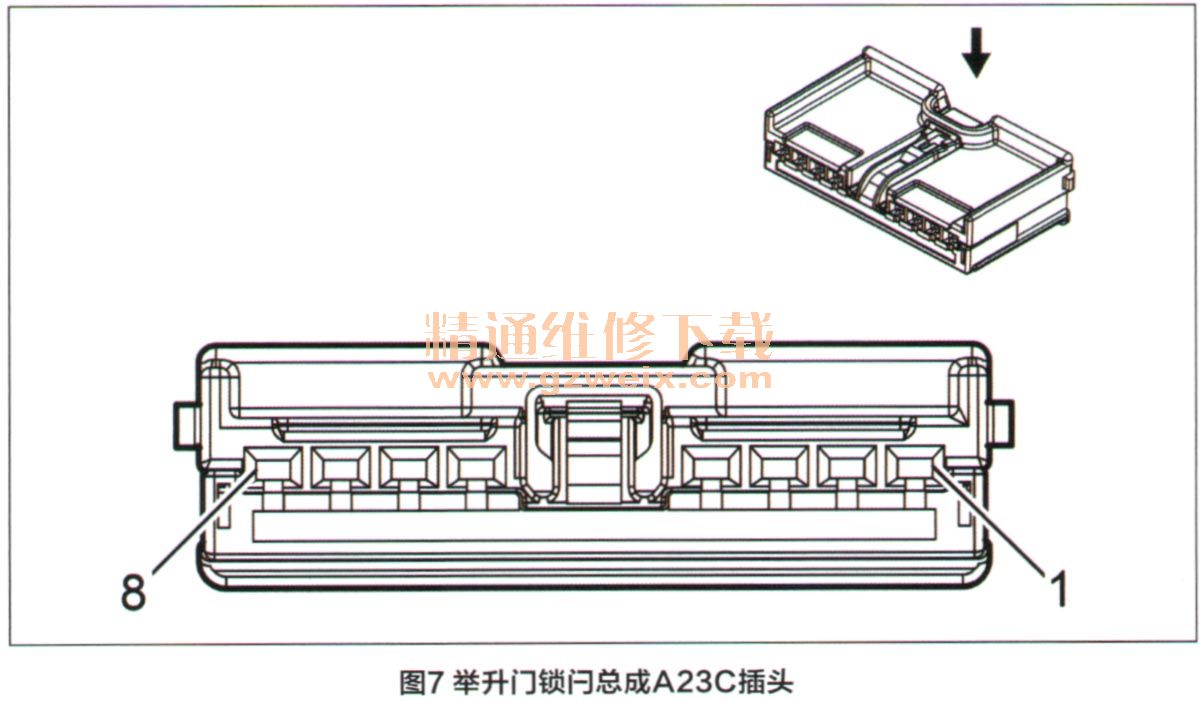

接下来,笔者又对A23C插头(图7)各端子进行了相关检测,其端子定义如表1所示。
1.在信号电路端子1和低电平参考电压电路端子6之间安装一根带3A熔丝的跨接线,确认故障诊断仪上“Liftgate Latch PawlSwitch(举升门锁I1掣子开关)”的参数为“Open(打开)”;
2.在信号电路端子3和低电平参考电压电路端子6之间安装一根带3A熔丝的跨接线,确认故障诊断仪上“Liftgate LatchRatchet Switch(举升门锁门棘爪开关)”参数为“Open(打开)”。
3.在信号电路端子2和低电平参考电压电路端子6之间安装一根带3A熔丝的跨接线,确认故障诊断仪上“Liftgate LatchSector Switch(举升门锁门扇形开关)”参数为“Active(激活)”。
经过测量,可排除外围线路的相关故障,故障范围被锁定在举升门锁门总成(图8)上。
更换举升门锁闩总成,并重新学习举升门的最大开启和关闭位置后,故障车后举升门恢复电动开启/关闭功能,故障被彻底排除。
维修小结:本案例中,故障车的故障原因是锁门扇形开关工作异常,导致举升门模块接收到了错误的信号后,进入学习模式,禁用了举升门电动开启和关闭功能。在故障诊断过程中,通过数据流的对比和分析起到了相当关键的作用,对细节的观察是很重要的。
