别克威朗稳压电源引起启动继电器吸合异常检修
来源:汽车维修  作者:佚名  2018-10-27 09:08:30

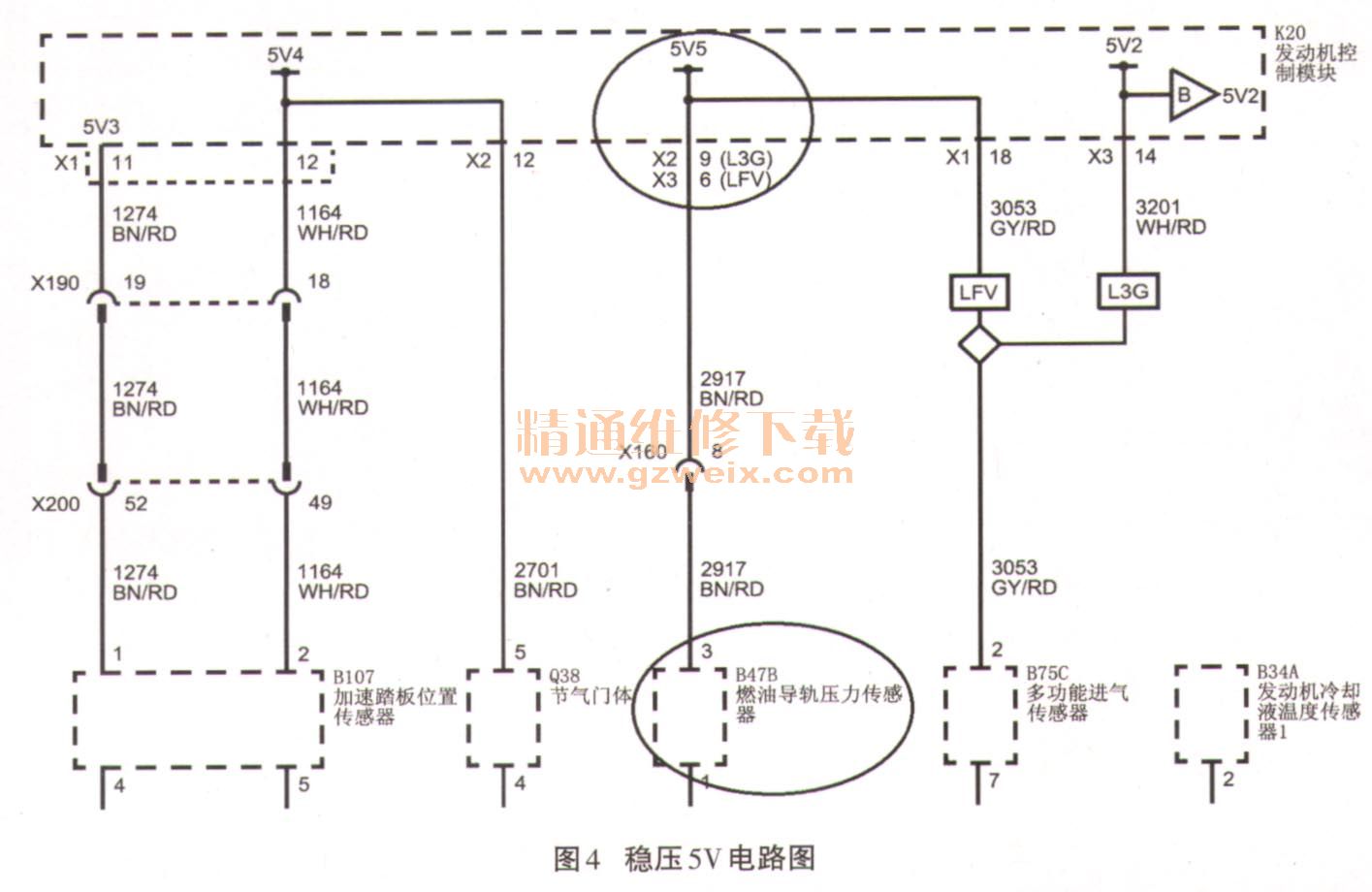

    4.在没有新的诊断思路情况下,回想起曾经出现过1次的故障码" P06D2 ",通过查阅维修手册显示为“5V参考电压5电路”。该车发动机控制单元总共输出5个5V稳压电源,用于给不同的传感器供电,“5V参考电压5电路”所指部分如图4所示,只给燃油导轨压力传感器供电(故障车辆为L3G发动机,所以LFV线路忽略不看)。如果5V稳压电路存在对搭铁短路故障,是否会影响车辆电源的正常工作?为了验证这种假设是否成立,将“X2/9”单根导线从K20发动机控制模块连接器上拆下,恢复车辆其它所有连接器和部件的连接,将车辆钥匙置于启动位置,此时启动继电器正常吸合,启动机开始正常运转,但发动机仍旧无法启动,确认故障原因为:燃油导轨压力传感器5V电源线存在对搭铁短路。

    5.如图4所示,测量燃油导轨压力传感器5V电源线路对搭铁的电阻,线路不存在短路故障,最后通过仔细观察,发现K20发动机控制模块X2/9的连接器端子处有细小铜丝线,去除后故障排除,发动机启动并正常运转。

    故障反思:
    1.在故障诊断过程中,偶发故障码同样需要考虑、重视。该故障案例中,由于细小铜丝线没有形成完全的搭铁短路故障,但“短路”是存在的,并且影响5V稳压电源输出,还意外导致启动继电器无法正常吸合。如果只根据容易出现的故障现象及其原理进行诊断,却忽略某些自我认知上“与故障现象无关联”的故障码,反而会增加解决问题的难度。
    2.将“X2/9”单根导线从K20发动机控制模块连接器上拆下后,导致启动机能够正常运转但发动机仍旧无法启动的原因是:燃油导轨压力传感器不工作。所以维修技术人员要了解车辆各个部件的作用,并且清楚诊断过程中出现不同症状的前因后果,否则会加大诊断难度,甚至倒向错误方向。
      3.连接器端子的细小铜丝线是由师生在反复测量的过程中遗留下的,该故障在日常使用中难以出现,由此可以说明不同用途和场合使用的车辆,出现的故障是存在差异的,维修技术人员在诊断过程中不能忽略该要素。

相关资料:2018年别克威朗维修手册
