插上K33的X2插头，X2/1对地就有短路现象，而K33控制模块是正常的，说明K33控制模块其他的导线有故障。拆下K33控制模块，模块端子X2/1．分别对其他端子进行测量，发现X2/1与X2/11电阻为0.3Ω，呈导通状态。查询电路图（如图5所示），X2/11为压缩机电磁阀供电。

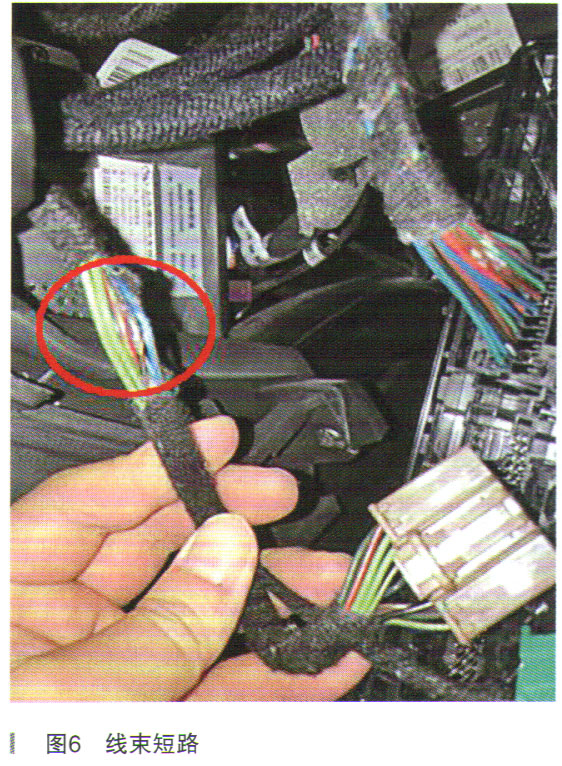

    测量K33 X2/11对地电阻为0.3Ω，存在短路现象。检查线路，发现X2线束有挤压破损的痕迹，X2/11导线和X2/8导线有短路的现象（X2/8黑色导线为K33控制模块搭铁线，如图6所示）。修复线路，故障排除。

    K33 X2/11（空调压缩机供电线）与K33 X2/8（搭铁线）短路，引起K33控制模块供电保险丝损毁，模块无法通信。

    故障总结：此案例为在外加装未按规范进行操作，导致线束弯折、挤压后破损，线路短路引起的故障。本身短路故障检修并不复杂，但此案例模块输出供电线路故障引起的案例并不多见，特别之处为K33 X2/1与K33 X2/11为常导通状态。由此可见空调压缩机电磁阀的供电端子X2/11为B＋常电（电路图上有标注B+，但未说明导通），相信其他模块也会有此类似的现象。经过此案例分析，今后在检修线路时，尤其是在排查故障陷入僵局的时候，应考虑故障原因的多种可能性，使用多种测量方法、方式，这样才能解决“不同寻常”的故障。
