一辆行驶里程约13.2万km、配置2.4L LAF发动机的2014年别克GL8。客户反映:该车打右转向灯时,仪表提示“右前转向灯故障”,右前转向灯不亮,如图1所示。
故障诊断:启动车辆,开启右转向灯时,仪表提示“右前转向灯故障”,试车查验右前大灯及右后视镜上的转向灯不亮,右后快速频闪;开启左转向灯时左侧转向灯正常。仪表提示与故障现象一致。大灯上的转向灯泡为卤素灯,后视镜上的转向灯为LED。

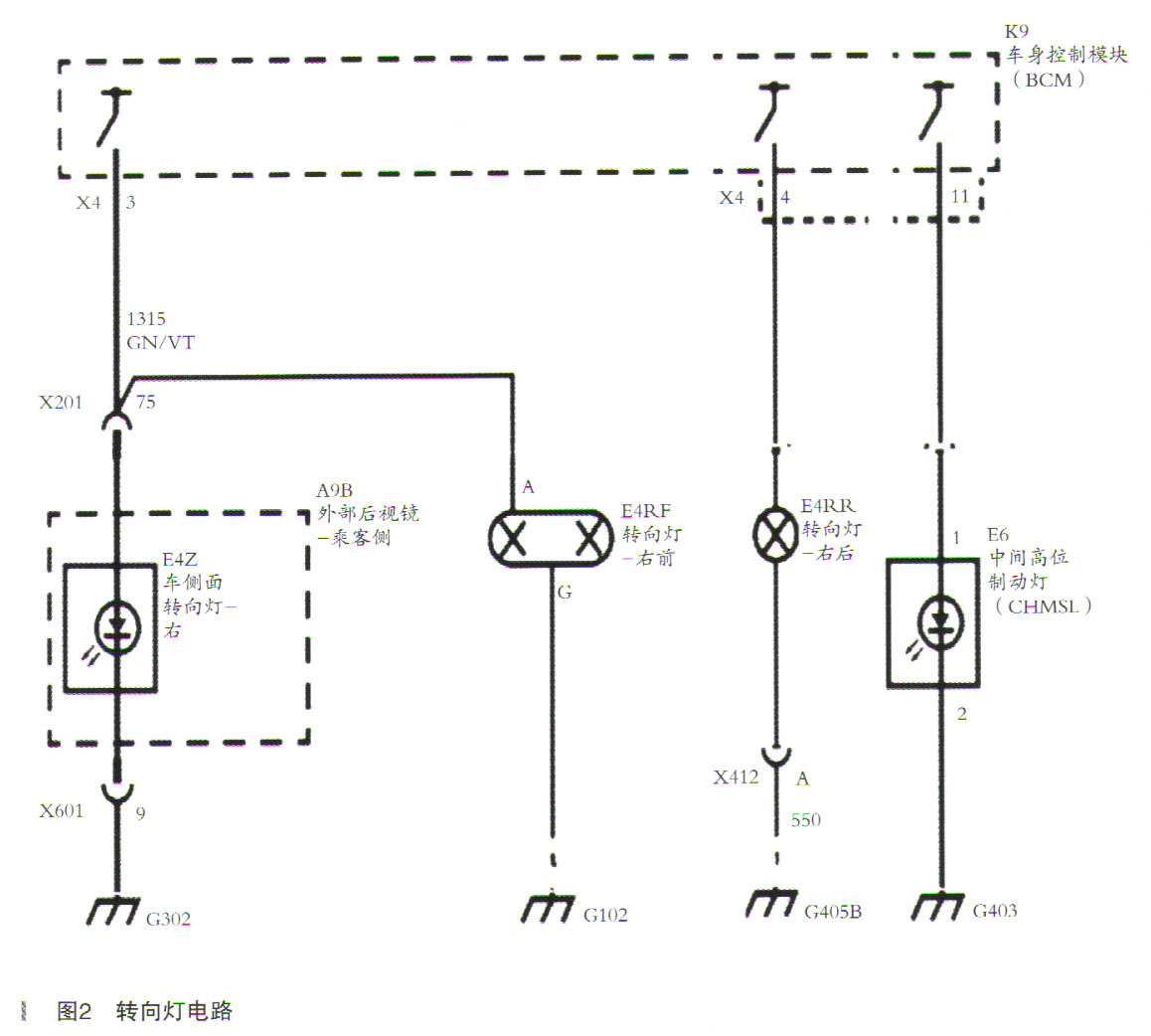

查阅、分析维修手册电路图(如图2所示),当开启转向灯时,转向灯开关发送信号给K9车身控制模块
BCM,由K9车身控制模块
BCM控制转向灯的开启与关闭,并对控制线路情况进行监测。
可能原因:
·灯泡及大灯总成故障、LED灯及后视镜总成故障
·转向灯控制线路故障
·其他
(1)拆下E4RF右前转向灯,查看电阻丝正常,测量灯泡电阻为1Ω左右。
(2)试灯测量E4RF/G对地电阻为0.2Ω,正常;开启右前转向灯,测量E4RF/A电压为“0V”,试灯不亮,无电压。
(3)测量K9车身控制模块
BCMX4/3至E4RF/A导通性,电阻为0.1Ω,导通性正常。
(4)查看K9车身控制模块
BCM的X4/3端子正常,无腐蚀,松紧正常,接触正常。
(5)开启右转向灯,测量K9车身控制模块
BCM X4/3无电压,试灯不亮。
通过上述查看、测量得知,转向灯泡正常,K9车身控制模块
BCM至右前转向灯E4RF线路导通,右前转向灯K9车身控制模块
BCM无电压输出,故障指向K9车身控制模块
BCM。
(6) K9车身控制模块
BCM由多个B+保险丝供电供其正常工
作,如电源控制、通信、雨刮、灯光等。各保险丝所负责K9哪些功能区域在维修手册及电路图上并未指出。判定

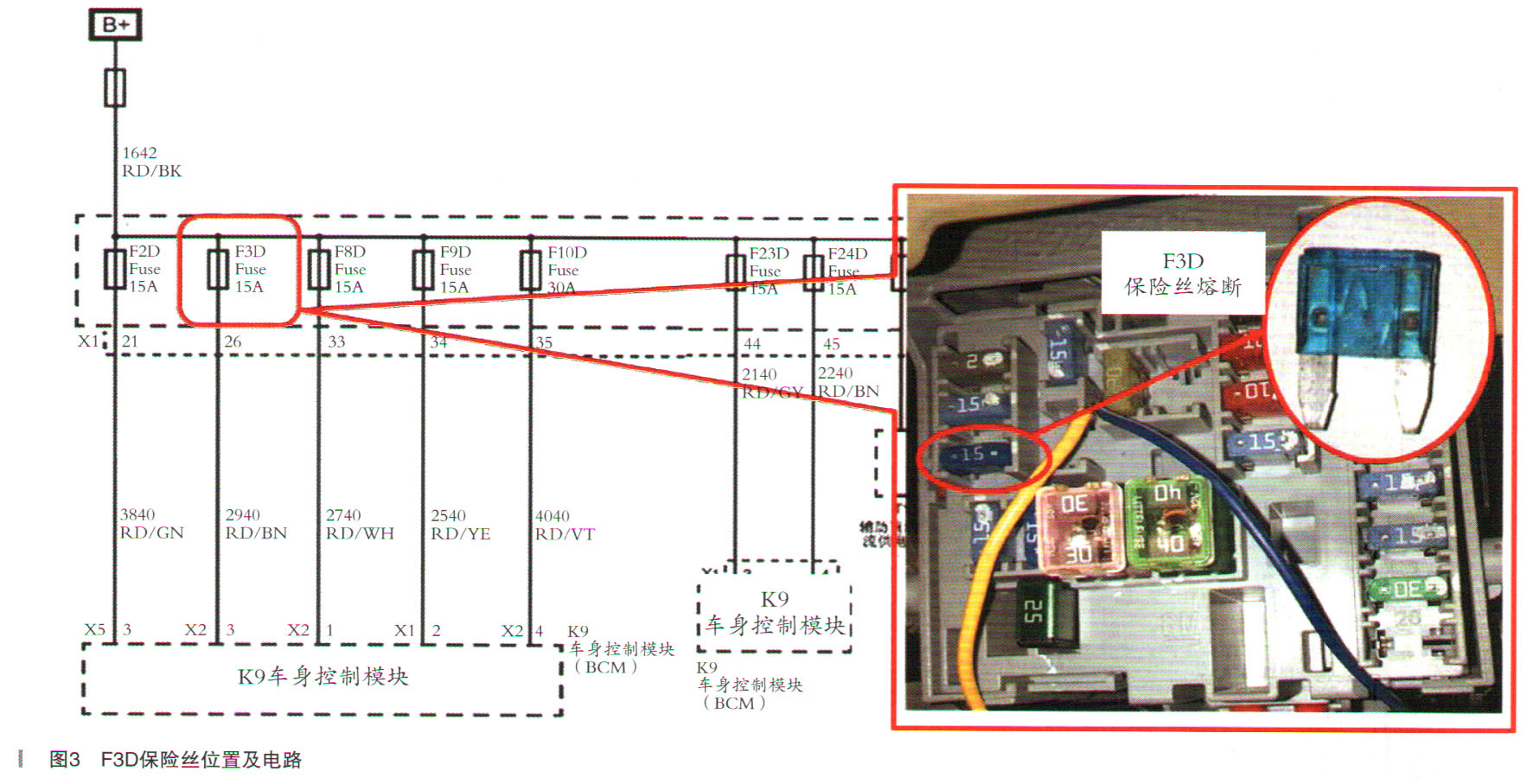

BCM故障之前还需查验其供电是否正常,才能检测相关用电设备。通过维修手册查找出K9车身控制模块由7个保险丝供电,均为B+常电。测量所有K9供电保险丝状况,其中发现F3D保险丝熔断,如图3所示。
