奥迪Q3L驻车制动故障检修

来源：汽车维修技师作者：佚名 2021-04-24 09:25:51

一辆行驶里程约2.6万km、配置DKV发动机、OBH变速器的2019年奥迪Q3L。用户反映：该车行驶过程中仪表显示“驻车制动：故障！请联系服务站”，如图1所示。

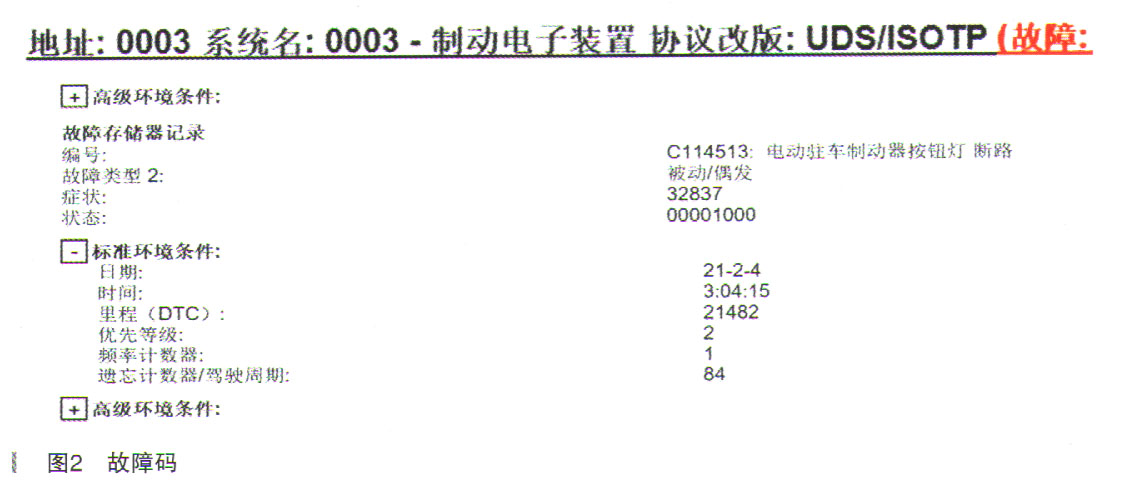

故障诊断：使用VAS6150E检查0003制动电子装置协议改版故障码如图2所示。

C114513：电动驻车制动器按钮灯断路。

制动电子装置电子驻车制动按钮电路图如图3所示。

可能故障原因如下：

·EX12驻车制动器按钮故障

·制动电子装置J104故障

·EX12驻车制动器按钮至制动电子装置J104线路故障

·其他故障

该车客户抱怨大，不愿意多拆卸备件，维修技师根据功能引导结果找到同款车型互换了制动器按钮，互换后故障依旧，如图4、图5所示。
