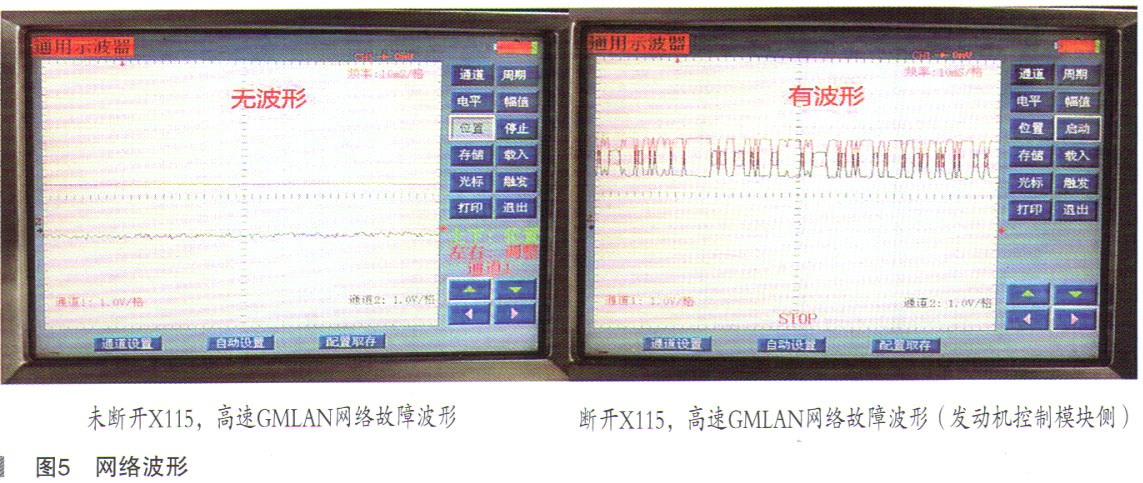

连接X115插头，用示波器测量X115/12和X115/13的网络波形。示波器上通道1和通道2无波形显示。断开X115插头，用示波器测量X115/12和X115/13的网络波形（发动机控制模块侧），示波器上通道1和通道2波形显示正常，如图5所示。

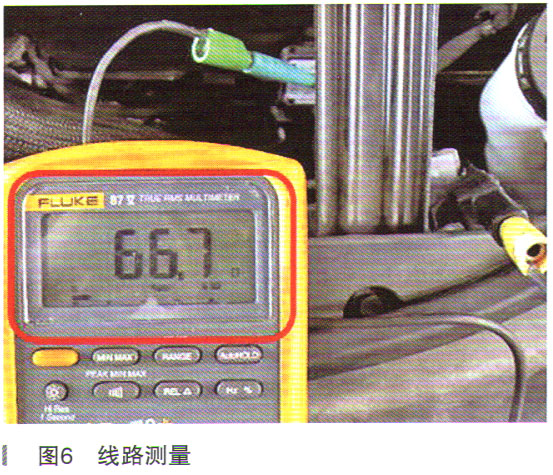

    故障范围为K160制动系统控制模块、K38底盘控制模块、K9车身控制模块和K56串行数据网关模块或X115至车身控制模块的GMLAN网络线上。网络线上无波形，无电压，测量网络线对地短路情况。用万用表测量X115/12对地电阻为66.7Ω，不正常，如图6所示。

    依次断开K9车身控制模块、K56串行数据网关模块、K38底盘控制模块和K160制动系统控制模块，再查看X115/12对地电阻，断开所有模块均无效，电阻仍为66.7Ω。

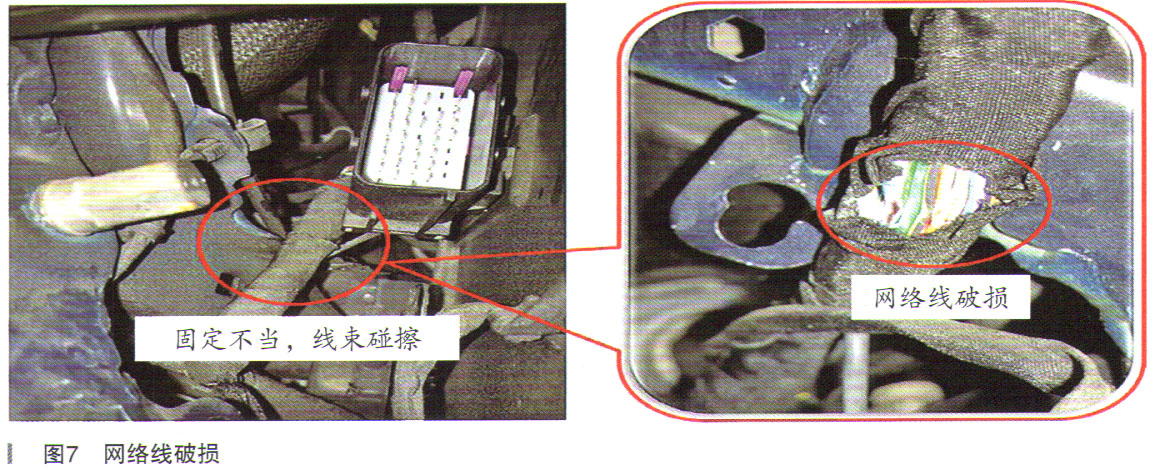

    故障范围锁定为X115/12至K160制动系统控制模块的网络线。通过查找，发现靠近左前水箱框架处的线束固定不当，有摩擦现象，导线绝缘层已破损，对地电阻太小，如图7所示。

    修复GMLAN高速网络线并重新正确布线、固定，高速GMLAN模块通信正常，波形恢复正常，车辆正常着车，故障排除。故障原因为X115/12至K160制动系统控制模块的网络线布线固定不当摩擦，绝缘层破损，网络线对地电阻太小。

    故障总结：高速GMLAN网络线布线固定不当与水箱框架摩擦，对地电阻太小导致整个网络瘫痪，所有模块失去通信，车辆无法启动。2021年君越的网络连接形式有别于上一代，DLC诊断插头并未直接连接在各个网络上，而是通过网关模块进行连接，以往可以在DLC诊断插头处测量GMLAN网络的终端电阻，可现在行不通了，需要在网络中寻找合适的测量点，如断开某个模块或插头，分别测量终端电阻，从而判断网络的导通情况，也可借助示波器判断网络的通信情况。
