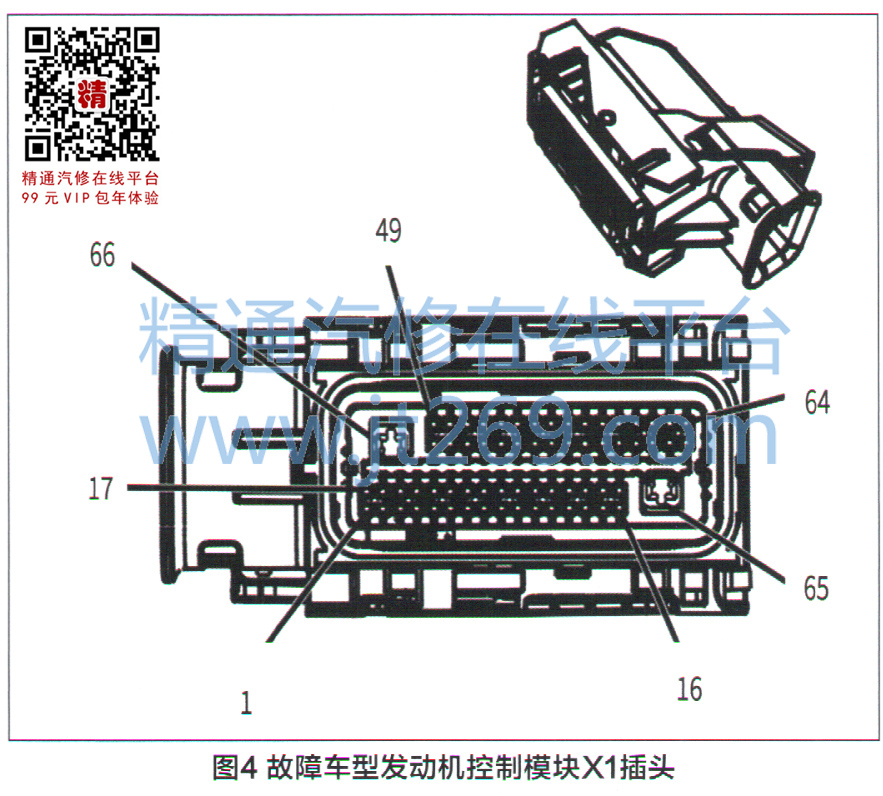

与正常车辆互换KR27继电器后试车,故障现象依旧。根据图1所示的电路走向测量KR27继电器85和86号端子的相关线路。测量熔丝盒底座上KR27的86号端子和G120搭铁点之间的电阻,为0.01Ω,正常;断开ECM(发动机控制模块)X1插头(图4),测量X1-2端子和KR27的85号端子之间的电阻,为0.01Ω,正常。至此,控制线路已经全部排查完毕,故障点被锁定在ECM上。由于故障的触发条件涉及到车辆防盗系统,无法通过互换部件进行进一步确认(需要对ECM进行编程)。

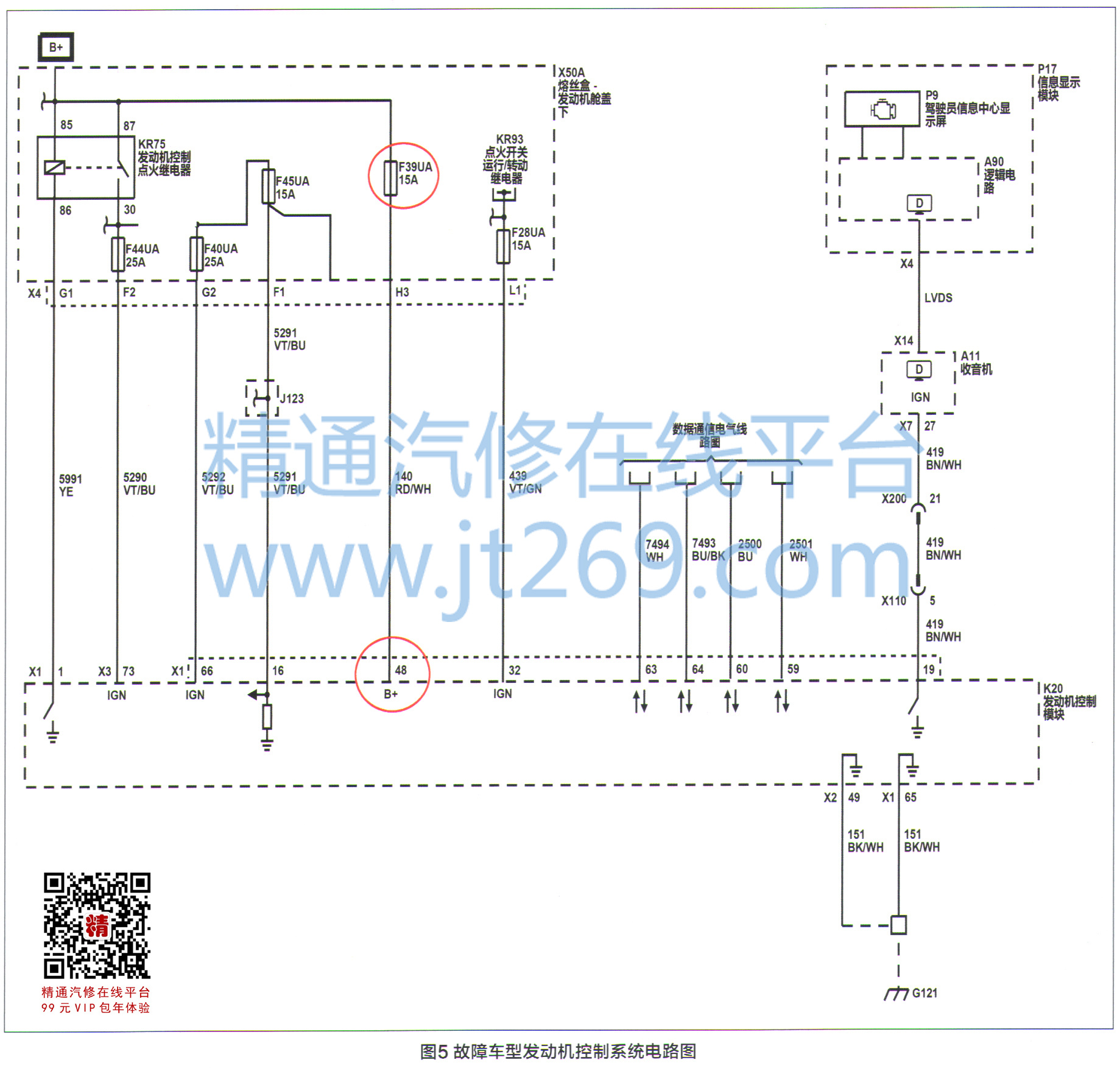

为了进一步确定故障原因,将车辆各部件复位。为了便于测量,从KR27的85号端子上连接一条引出线,测量F39UA熔丝(图5)与引出线之间的启动
电压降,为0.5~0.6V,异常,说明车辆在启动时ECM内部控制X1-2端子的触点(图1)在闭合时出现了接触不良的情况,从而导致了故障的发生。在完成对故障点的确认验证后,更换ECM并完成编程工作后试车,故障现象消失,发动机能顺利启动,该车故障被彻底排除。
维修小结:
本案例中,车辆的故障原因在控制端。为了解决问题,先后做了大量的检查、测试和替换工作。在每次诊断过程陷入僵局时,都是通过对故障现象“启动机吸力包发出‘咔、咔、咔’异响”重新梳理的诊断流程。在诊断的过程中,多次用到了通过测量
电压降的方法来排查故障点。根据欧姆定律1=U/R,在串联电路中,电流处处相等,电路中部件的阻值越高产生的
电压降也就越大,这就是我们平常所说的“串联分压,并联分流”的原理。最终,通过测量ECM内部相关控制电路触点两端的启动
电压降过高,才最终确定是ECM内部触点接触不良导致的故障。
