断开K20发动机控制模块X3插头，查看万用表数值，显示为“OL”，说明K20发动机控制模块X3上5V参考电压1线路或传感器有对．地搭铁的嫌疑。

    依次断开B65进气歧管压力和空气温度传感器、B23E排气凸轮轴位置传感器、B23F进气凸轮轴位置传感器，查看万用表数值，当断开B65进气歧管压力和空气温度传感器插头时，万用表显示“OL”，说明B65进气歧管压力和空气温度传感器有故障。

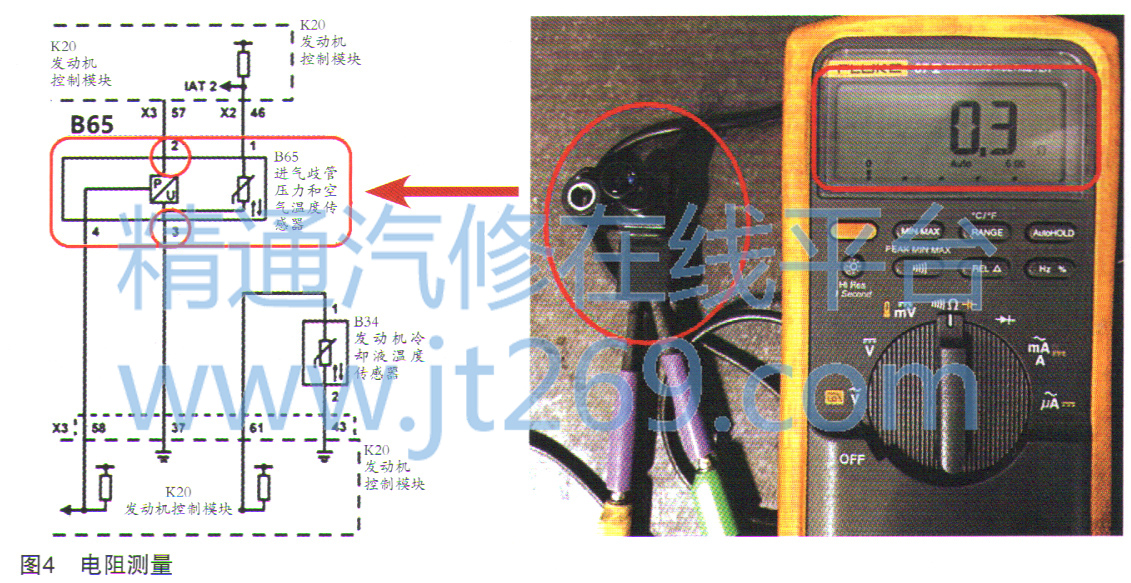

    测量B65/2和B65/3电阻为0.3Ω，B65/3为低参考线路，B65进气歧管压力和空气温度传感器内部短路，如图4所示。



    更换B65进气歧管压力和空气温度传感器，5V参考电压1电压回归为5.01V，故障排除，着车正常。

    故障总结：B65进气歧管压力和空气温度传感器故障，B65/2和B65/3短路，B65/3为低参考线路，B65/2为5V参考电压1供电线，所以5V参考电压1信号线对地短路，电压为0V，发动机控制模块报故障码，着车困难。发动机控制模块多个5V参考电压电路组成，每个5V参考电压电路为一个或多个传感器提供5V电压，传感器和线路较多。查找故障点比较烦琐、耗时，但可以通过上述方法缩小故障范围，确定故障点，简便、实用，大大提高维修效率和故障诊断准确率。
