X3的1/3号脚绝缘数据跟正常车对比如图6所示,根据维修手册及高压部件原理,下面需要对高压部件电气中心高压配电盒进行测量。
高压配电盒K238控制示意图,如图11所示。
打开高压配电盒K238(如图12所示),可以看到各个高压系统以此处为中心,分别连接各个高压部件。
根据高压配电的示意图,依次断开每个配电分支。同时观察高压绝缘万用表的读数:
·高直流快充
·逆变器
·压缩机
·暖风加热器
·车载充电机
当断开高压电池包加热器的线束时,绝缘电阻恢复正常(550MΩ)。此时如果连接上逆变器,绝缘电阻将变为5AMΩ(属正常,这个数值是逆变器的绝缘值)。
为了进一步确认故障,拆了车载充电机,拔掉电池包加热器的插头后,发现绝缘正常。

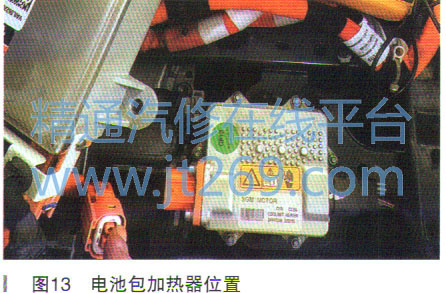

说明:是由于电池包加热器(如图13所示)绝缘失效导致车辆故障。
该车的故障点是高压电池包的加热器内部绝缘失效。更换掉损坏的配件,如图14所示。
严格按照维修手册的要求装复。然后用绝缘万用表测量A4电池包X3的1/2/3号脚绝缘数值,分别为5.4MΩ /550MΩ /5.4MΩ,符合正常车标准,准予启动车辆。经过反复试车,发现故障已经排除,故障点就是高压电池包加热器绝缘失效。
故障总结:该案例由于
混合动力控制模块检测到高压线缆绝缘失效,为了安全,禁止高压输出。不能进入READY无法再次启动车辆。对于电车,由于其电气线路和设计原理跟燃油车有很大的不同,应注意维修方法和维修工具不同(操作者需有电工证、个体绝缘用具、绝缘工具、高压绝缘万用表)。当维修手册推荐的诊断步骤有限时,需要紧紧抓住故障码这一线索,重点分析故障码的设置条件,及时总结分析,实际维修要符合逻辑,多与正常车做对比。维修高压电车及混动车辆需要双人作业:一人操作,一人监护,个人需穿戴好绝缘用品。修理好后需对高压部件做绝缘测试、合格后才能启动车辆。这个跟普通燃油车辆有很大的不同,贸然启动车辆会导致事故。
