检修奥迪后备箱辅助关闭功能失效
来源:本站整理  作者:佚名  2012-05-21 09:12:59




3. 后备箱控制策略 :

(1)当按下驾驶员侧车门上的后备箱开启开关 E463 时,该后备箱开启信号首先给了驾驶员车门控制单元 J386, 然后再由 J386 通过舒适总线将后备箱开启信号传给舒适控制单元J393。



(2)当按压后备箱打开手柄时,后备箱开锁按钮 F248 将信号直接传给 J393。



(3)通过按压遥控器上的后备箱开启按钮,经过中央门锁和防盗天线R47 将信号发给使用和启动授权控制单元 J518, 然后再由 J518 通过 CAN线传给 J393。



(4)       J393收到后备箱开启信号后,控制后备箱开锁电机 V139(V53)打开后备箱锁。后备箱电机内的开关F218 将后备箱已开锁发给 J393。



(5)J393 控制后备箱盖辅助关闭电机,于是锁销向上运动 ;后备箱辅助关闭电机内的 F332 将锁销向上的信息发送给 J393,使后备箱辅助关闭电机停止工作。



(6)J393 通过 LIN 线将后备箱开锁信号发给后备箱盖控制单元 J605,由 J605 控制电机 V254 使后备箱盖自动开启(关闭)。

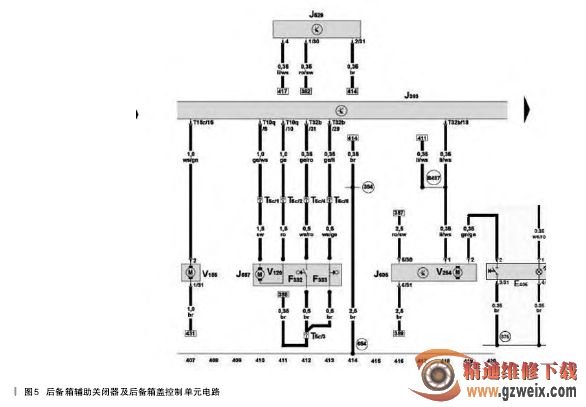

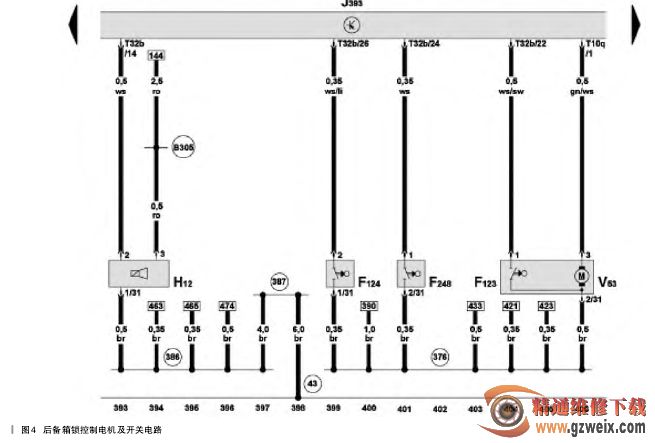

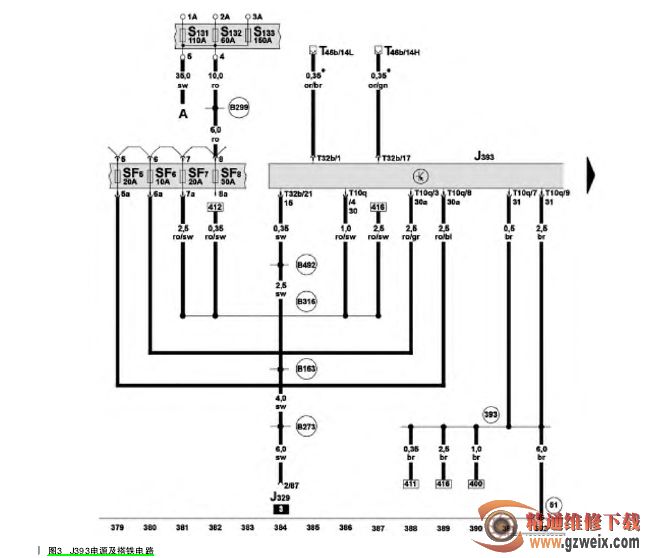

(7)当按下后备箱盖内的关闭开关 E406 后,E406 直接将后备箱关闭信号送给     J605 用于控制自动关闭后备箱盖;当后备箱锁上的 F218 将后备箱已上锁信号传给 J393 后,J393 控制后备箱盖辅助关闭电机使后备箱完全关闭。F333 将锁销已到达下限的信号传给 J393,使辅助关闭电机停止工作。相关电路如图 3~ 图 5 所示。
