检修奥迪空调指示灯异常故障
来源:本站整理  作者:佚名  2012-05-31 06:28:08

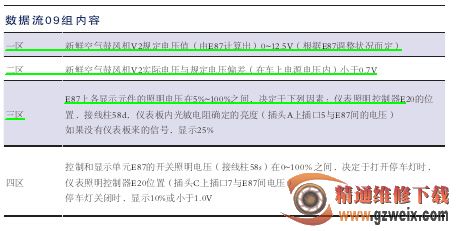

通过电路图可知,发光二极管的工作与组合仪表的 T32a/30—58de、T32/20—58s、T32/15—58d 三线有关。查看组合仪表数据流 :17 08—001组的第一区是车速信号 ;查看空调系统数据流 :空调 / 暖风电子系统地址码 08 ;08—08—10 组第二区 :发动机车速信号 :0 为无信号,1 为有信号 ;08—08—04 组 :可查看中央翻板伺服电机 V70 及 G112 电位计的参数;08—08—09 组(如表所示):可查看新鲜空气鼓风机 V2 上的电压,接线柱 58d 和 58s 的电压。



关于显示区三和四说明 :

(1)检查控制和显示单元 E87 上接线柱 58d 和 58s 的输入电压。

(2)接线柱 58d 上电压由仪表板产生,是矩形信号,E87 显示屏亮度由其工作后持续的时间来决定。

(3)只有当接线柱 58s 上有电压时,E87 的按钮才亮。

(4)E87 显示屏亮度也可在关闭停车灯后由照明控制器 E20 来调节。



结合上面的数据流分析,有可能是组合仪表上蓝色 32 针插头的T32/3与T32/15—58d互插错误造成,使车速信号 T32/3 成了 E87 58d 的供电线,造成 E87 两个毫不相干的故障码的存储。

上一页  [1] [2]

关键词:空调指示灯
