奥迪A6L后备箱盖无法锁住
来源:本站整理  作者:佚名  2012-11-19 08:34:07

   一辆行驶里程约120000km的大众奥迪A6L(C6)轿车。车主反映:该车的后备箱盖有时锁不住。

    接车后:用遥控器试着打开后备箱,发现确实如客户所说:开闭均不起作用,而且时好时坏.即使后备箱不起作用时,其他4门也都能开锁闭锁,并且左后尾灯不受大灯开关控制。



    用诊断仪检测发现如下故障:

    1后备箱盖开锁电机V53电器故障;.

    2.油箱盖开锁电机V155电器故障;

    3.左侧端子供电电路或电器故障;

    4.左侧制动灯泡断路或对地短路;

    5.右侧制动灯泡断路或对地短路;

    6.左侧倒车灯泡断路或对地短路;

    7.右侧倒车灯泡断路或对地短路。

    分析:此车应是典型的电路故障。以上执行元件均由舒适系统控制单元J393控制。

    1.控制单元本身有问题无法正常工作;

    2.控制单元本身供电或搭铁间题;

    3.执行元件问题;

    4.其主控制单元的子系统控制部件存在问题。

    作引导性故障查询的结果是在供电与搭铁均正常的情况下需更换J393控制单元。

    1.用万用表测J393供电为12.36V,正常,搭铁也正常。

    2.在试着更换后盖中的中央白锁电机V53后故障依旧。

    3.拆开J393发现有腐蚀现象,用替换法用另一辆车的J393装上后故障消失。于是订货更换J393,货到更换后发现故障依旧.时好时坏。

    4.J393控制单元的子系统是天窗电机,查电路图找到此LIN线,并与J393断开后故障依旧。

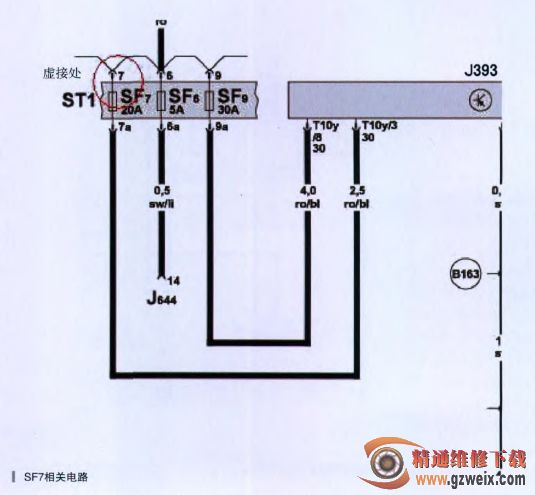

    维修一时陷入了僵局,应该就是这么多原因造成的,也许是有些环节没有反复验证而有纸漏。于是重新再检查,在作引导性故障查询时用故障码2作引导时,发现了原因,当前显示:左侧供电端子电压当前为3.8V,并发现在拽动线束时电压有时显示12.38V,兹是供电处旬眯接(如图所示)。在反复的验证下,控制单元J393供电保险SF7的底座处间隙过大造成虚接。最后把SF7的保险移动了位置。装配完毕后,多次试车,均恢复正常。后解除部件保护,所有故障码为偶发。清除后试车一切正常。交车,几天后回访,正常。



    故障总给:此车有两个故障原因,却只有一个故障现象。能想到,未必能做到。在验证自己的观点与想法时,要做到严谨,准确。
