奥迪A4L轿车OBD报警灯多次点亮
来源:汽车维修技师  作者:佚名  2014-01-26 07:39:34

    一辆行驶里程约12.8万km,发动机型号CDN、涡轮增压/汽油直喷,排量2.0L,功率132KW,CVT变速器,型号0AW 的2011款奥迪A4 L2.0TFSI(B8)轿车。车主反映:该车OBD灯点亮(如图1所示)。

    车主为此抱怨很大,进厂检修已经不下于3次,第4次进厂解决OBD灯亮故障,其态度比较坚决,刻不容缓。

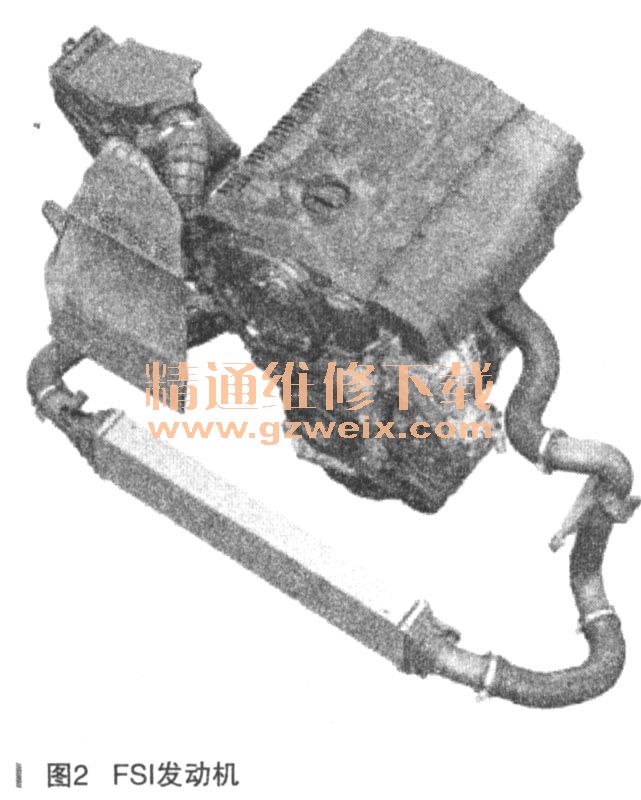

    故障诊断:OL Turbo FSI发动机技术特点(如图2所示)。

    ·4缸-4气门一涡轮增压发动机
    ·两个平衡轴
    ·容积流量可调式机油泵
    ·发动机正时采用链传动
    ·进气歧管带有涡旋翻板
    ·燃油系统的低压、高压均可按需调节
    ·均质直喷
    ·Audi valvelift system(奥迪气门升程系统,AVS)
    第一次车主报修:发动机易熄火并且OBD灯亮,维修技师首先认为油路可能堵塞,先清洗燃油系统。清洗后试车清码,确认发动机不熄火,上午交车,下午车主传来OBD灯又亮信息,但发动机随意熄火的现象没有了。
    第二次进厂检修,OBD灯亮,主修技师随即就更换了高压泵,因为以前遇到过同类型车子高压泵内泄露汽油到机油润滑系统(经验),导致混合气偏浓,清码试车基本没有发现什么故障现象交车,隔了一天车主打电话来说,OBD灯再次亮起。
    第三次进厂检测,OBD灯亮,维修技师连接大众VAG-6160诊断仪,引导性故障查询导航功能提示:,
    ·燃油有否泄漏
    ·机油中有汽油
    ·检查喷油器
    ·燃油泵
    ·炭罐电磁阀
    主修技师当时没有仔细阅读发动机电子控制单元的数据流,草草下手,由于心急,手段更狠,动作更大,认为只要诊断有故障代码过不去的部件,统统给予换掉,为此分别试换了以一下部件:
    ·活性炭罐及其电磁阀
    ·进气歧管及喷油器总成
    ·高压泵(又一个新的)
    ·主氧传感器
    ·副氧传感器
    ·曲轴箱通风阀
    清码试车没有问题,先让车主将车开回去,过了一段时间车主好像没打电话来,主修技师满以为故障彻底解决了,该死的OBD灯亮不会再出现了吧,心里感到美滋滋的,这下可换好了,究竟是哪个元器件换好了没数,才高兴了没多久,车主来电话,OBD灯又亮了。

    这下消息传到主修技师那里,精神真的要崩溃了,好紧张啊,完美的愿望破灭了,下面还不知要换那些部件了?这时有的技师提出来,该换的部件都换了,好像基本没东西好换了,下一步应该是发动机电子控制单元。
    第四次进厂检测,OBD灯亮,鉴于此引起了笔者的兴趣,和主修技师一起来看个究竟,排除这故障。
      OBD是英文On-BoardDiagnostics的缩写,中文翻译为“车载自动诊断系统”。这个系统将从发动机的运行状况随时监控汽车是否尾气超标,一旦超标,会马上发出警示。当系统出现故障时,发动机故障指示灯(MIL=Malfunction Indicator Light)或检查发动机((Check Engine)警告灯亮,同时动力总成控制模块((PCM)将故障信息存入存储器,通过一定的程序可以将故障码从PCM中读出。根据故障码的提示,维修人员能迅速准确地确定故障的性质和部位。

    所有与进气系统、汽缸内燃烧系统、排放系统、曲轴箱通风系统相关的零部件故障都可能引起OBD系统故障,并且OBD灯报警。
    连接上德国大众专用诊断仪VAS-6160,检测到故障。
    故障码:P218800
    SAE代码:P218800
    症状编号:[$00100A]
    症状编号:[4106]
    文本:汽缸列1,燃油测量系统
    文本:怠速转速时系统过浓
    状态:主动/静态
    环境条件:
    优先权2
    故障频率计数器1
    计数器未学习255
    行驶里程125598 km
    发动机转速783.50 r/min
    标准负荷值23.5%
    车速0 km/h
    冷却液温度980C
    进气温度53℃
    环境气压99kPa
    端子30电压13.358 V
    动态环境数据20%28
    根据OBD的未学习计数器40
    读数据流/测量值如下:
    混合气形成短期匹配,汽缸列1
            0.0%
    混合气形成长期匹配,汽缸列1
            -18.8%
    空气质量,实际值
        3.75 g/s
    仔细琢磨故障码含义:怠速转速时系统混合气过浓。
    怠速工况下:燃油压力正常。
    混合气短期匹配正常0.0%,说明主/副氧传感器正常。
    混合气长期匹配值不正常-18.8%,最大有时超过-24%,混合气偏浓。
    长时燃油修正主要依据:
    发动机冷却液温度、进气温度、发动机转速、节气门开度、空气流量、进气压力等来判断。
      短时燃油修正主要依据:
      根据控制喷油量的氧传感器反馈的废气中氧含量信号来判断,因此氧传感器的信号都是持续变化的,这都是短时燃油修正所反馈出来的信号。
      那么现在短期燃油匹配正常。%,发动机喷油量已不是根据氧传感器所反馈的信号来进行调节,而长期燃油匹配不正常-18.8%,混合气还在不断加浓,我们就要观察发动机冷却液温度、进气温度,发动机转速、节气门开度及进气流量数据流有否异常。在观察数据流时,以下数据引起了我们的重视。
    1.怠速时进气量达到3.75 g/s。
    2.负荷增大23.5%。
    怠速工况综合分析:为什么上述数据偏大?是发动机电子控制单元收到下列信号:
    有关空调开启信号;
    有关转向助力信号;
    有关制动信号。
    从发动机电子控制单元数据流内没有看到上述异常信号数据,我们平时所观察的发动机进气量一般在2.2~2.4g/s,负荷在14%~15%,为什么这儿空气流量大,负荷高呢?
