一辆行驶里程仅有700km，装备3.0 TFSI发动机的2013款进口奥迪Q7。车主反映：该车后备箱能够电动打开，但是不能电动关闭。
    故障诊断：首先了解电动后备箱控制系统，如图1、图2所示。

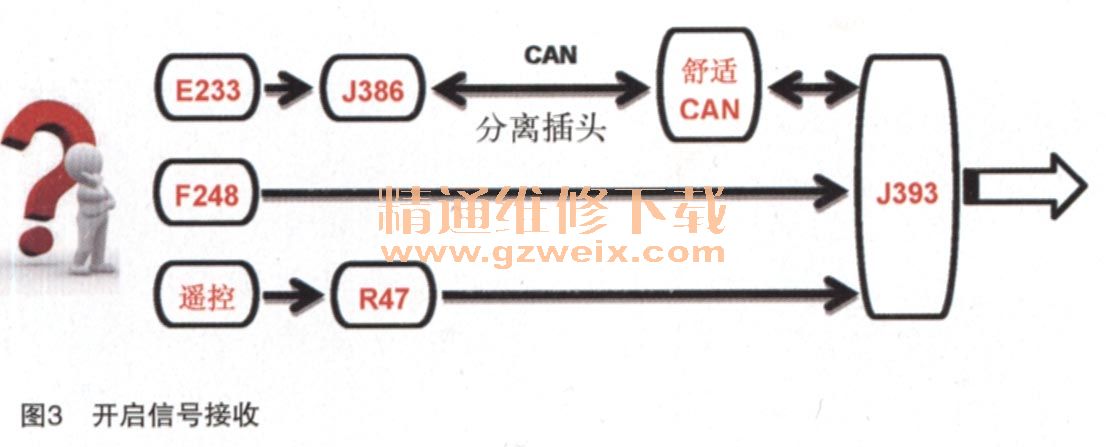

    后备箱开启方式及信号传输（如图3、图4所示）。



    方式一：驾驶侧车门上的后备箱开起开关E233插脚与J386相连接，J386通过左侧仪表上的CAN分离插头针脚与舒适CAN总线相连，J386与J393都是连接在舒适CAN上的，没有直接相连。J393通过CAN HIGH和CAN LOW相连接。
    此开启信号首先传给驾驶侧车门控制单元J386, J386通过舒适CAN总线把信号送给J393。
    方式二：后备箱上软把手F248→J393。
    方式三：遥控器按钮→中央门锁和防盗天线R47→J393。

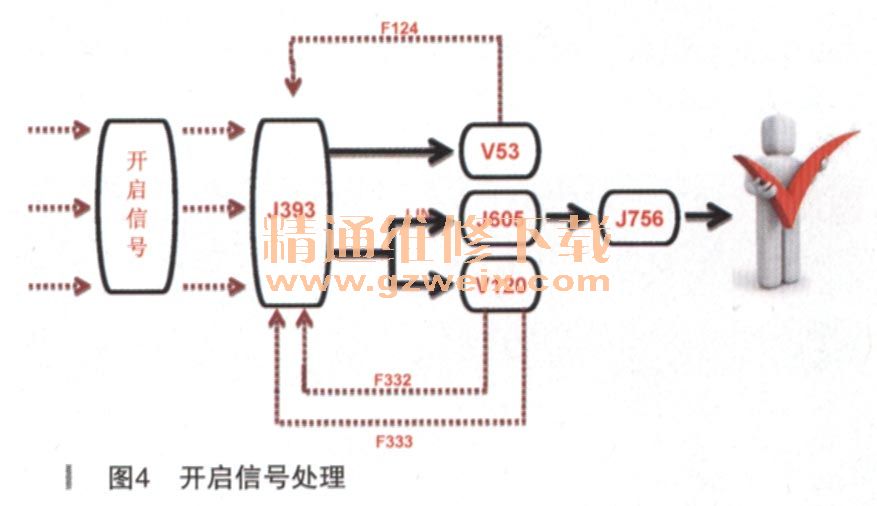

    J393通过三种方式接收到开启信号后，J393将开启信号直接发送（不通过CAN总线）给后备箱上部锁内部电机V53，后备箱打开的同时，电机内部的机械限位开关将后备箱已打开的信息告知J393, J393通过CAN总线将此信息发送均605, J605控制其内部电机V375电动开启后备箱，同时主控制器J605会发送唤醒信号给辅助开启单元J756，两者一起使后备箱电动打开，同时J393直接将信号一发送给辅助关闭电机控制单元J657（V120、F333、F332集成在一起），操作电机V120使锁销向上运动，当其上升到极限位置时，限位开关F332将被闭合，F332的闭合表示锁销已经上升到正常位置，此信号会被发送给J393, J393接到此信号后将发送信号使辅助关闭电机停止工作。
    后备箱关闭方式及信号传输（如图5所示）：当按下后备箱盖内的关闭按钮E406时，，信号直接发送给J605, J605控制电机V375使尾门向下运动直到与下锁销柱接触，然后上部锁内部的限位开关将后备箱已上锁信息发送给J393, J393发信号给辅助关闭电机，锁销向下运动拉紧后盖，直到使限位开关F333关闭，闭合信息发送给J393, J393发信号让辅助电机V120停止工作，关闭过程结束。

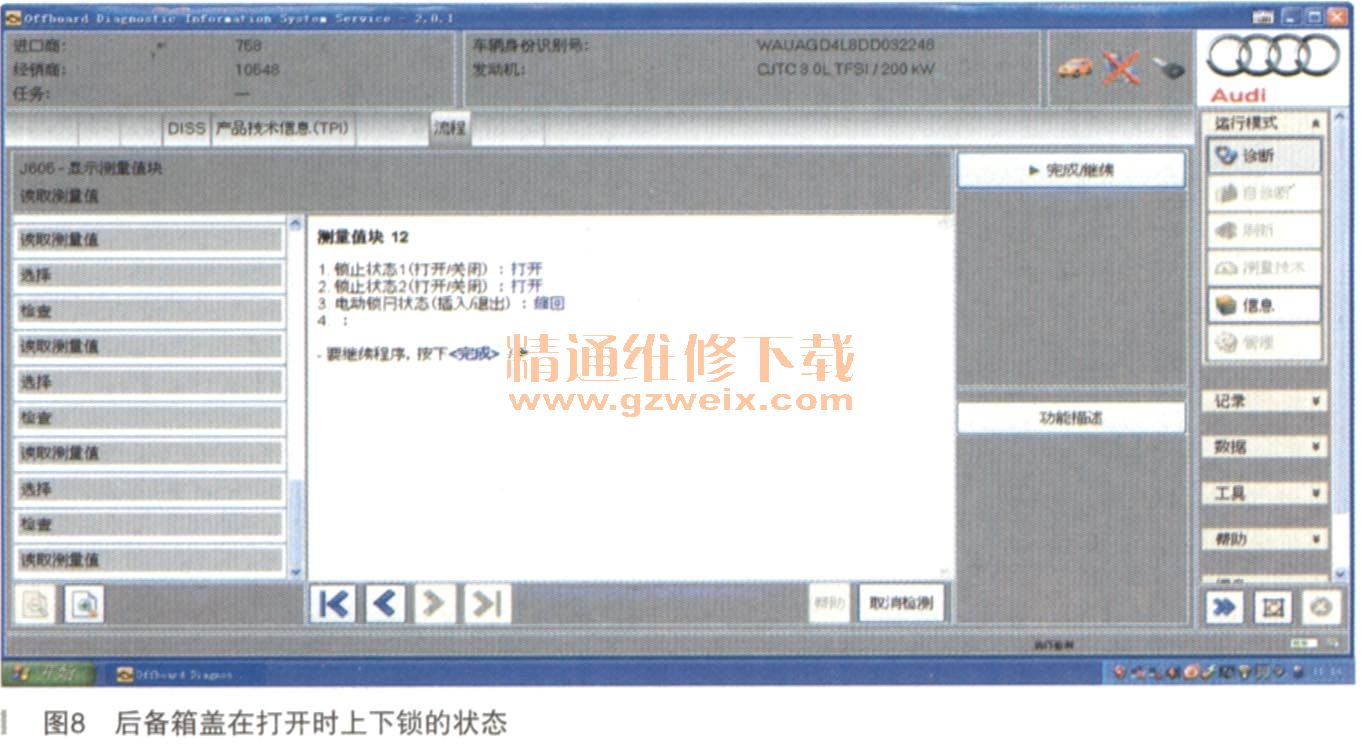

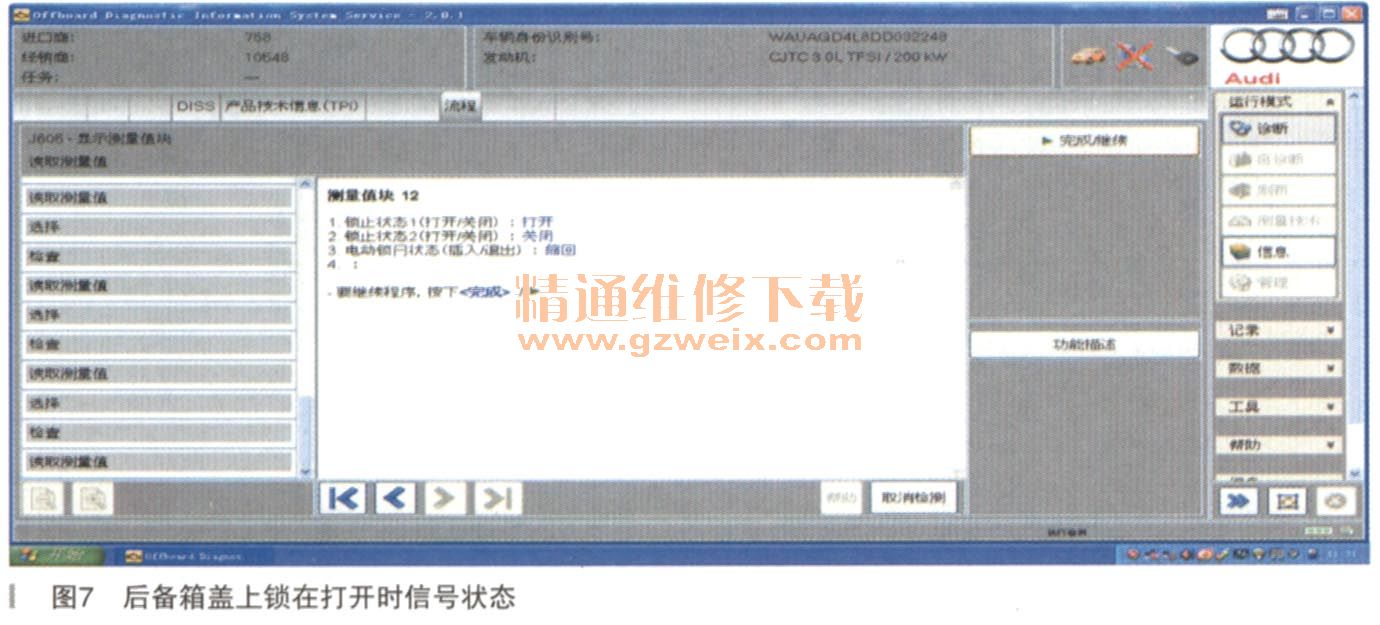

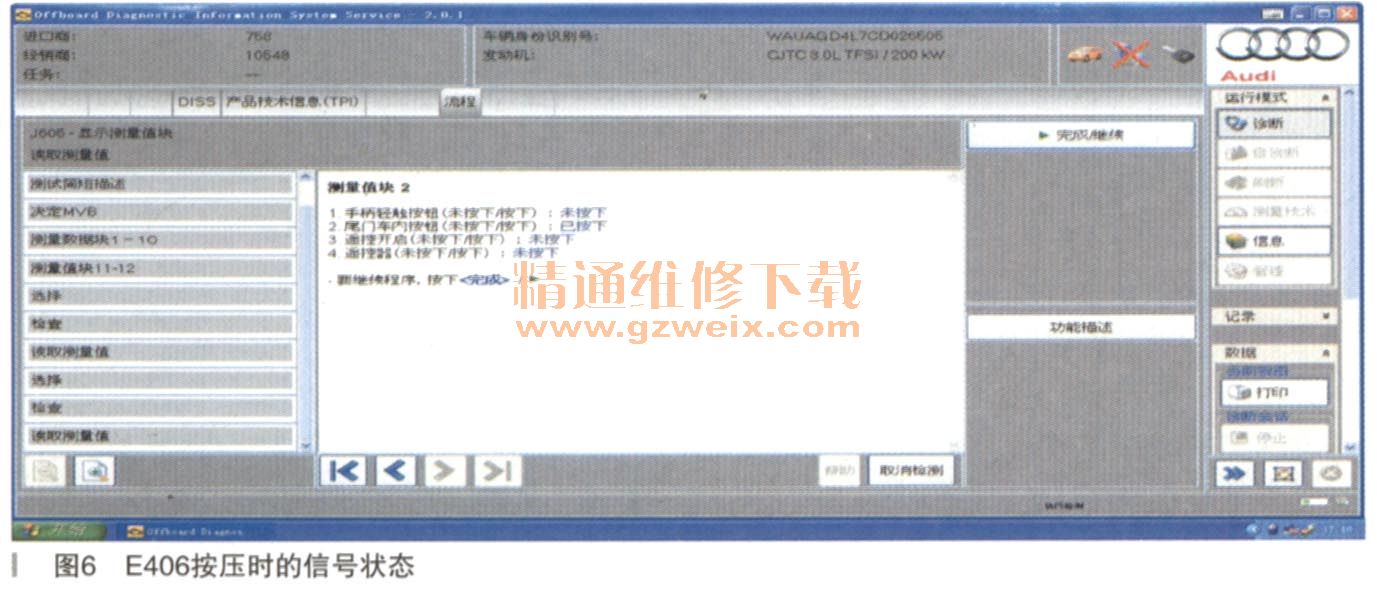

    接车后验证故障现象，能够电动打开后备箱盖，但不能够电动关闭；首先用VAS6150B诊断系统检测没有故障存储，通过以上工作原理可以确定后备箱主控单元J605和从控制单元J756没有故障；后备箱盖关闭时E406信号直接给J605主控制单元。通过数据流查看E406有没有把信号给J605，如图6所示，E406开关已经把信号给了J605（故障件安装到正常车辆的截图），为什么不能够正常工作关闭后备箱呢？分析后备箱关闭的条件：①系统没有故障码存储；② E406给J605信号正常；③后备箱出于打开状态；④后备箱下锁处于伸出状态。根据以上分析其他的原因都可以排除，重点检查后备箱盖上下锁的状态，查看数据流（如图7所示），发现后备箱在打开状态时，后备箱盖上锁在打开状态，而下锁的状态是属于缩回状态，没有满足后备箱关闭的条件，所以不能够关闭，如图8所示。故障锁定在J657，更换J657故障排除。
