一辆行驶里程约2万km，车型为C7 3.0T，发动机型号为CGWB，变速器型号为0B5的2012款奥迪A6L轿车。用户反映：该车信息娱乐系统mmi在电视播放模式下只有声音没有图像（如图1所示）。

    诊断诊断：首先重启了MMI，观察故障现象没有发生变化。用诊断仪检查发现中国版数字电视调协器57里有“VAG02283：与终端单元的视频连接断路／对正极短路”的故障代码。根据故障码初步分析可能是电视控制单元到J794信息娱乐系统的主控单元之间的视频传输线FBAS有故障。
    故障排除：根据引导型测试计划，检查DVI）换碟机和电视调谐器之间的视频线是否存在断路。经检查视频线不存在断路现象，使用专用工具VAG1598/43和VAG1598/42配合诊断仪得出的诊断结果是TV电视调谐器发生故障。更换电视控制单元（如图2所示）后故障排除。

    故障总结：
    奥迪信息娱乐系统的音频和其他数据是通过MOST总线传递，但是视频信号还是通过专用的视频信号线FBAS传递。对于MMI3G＋电视视频信号如果有DVD换碟机，则先通过DVD换碟机然后再到J794；如果没有DVD换碟则直接到J794。此车DVD换碟机可以正常播放视频文件，说明DVD换碟机到J794之间的视频传输信号正常。经检查DVD换碟机至电视调谐器的视频电缆无断路和短路现象，所以判定是电视控制单元损坏。

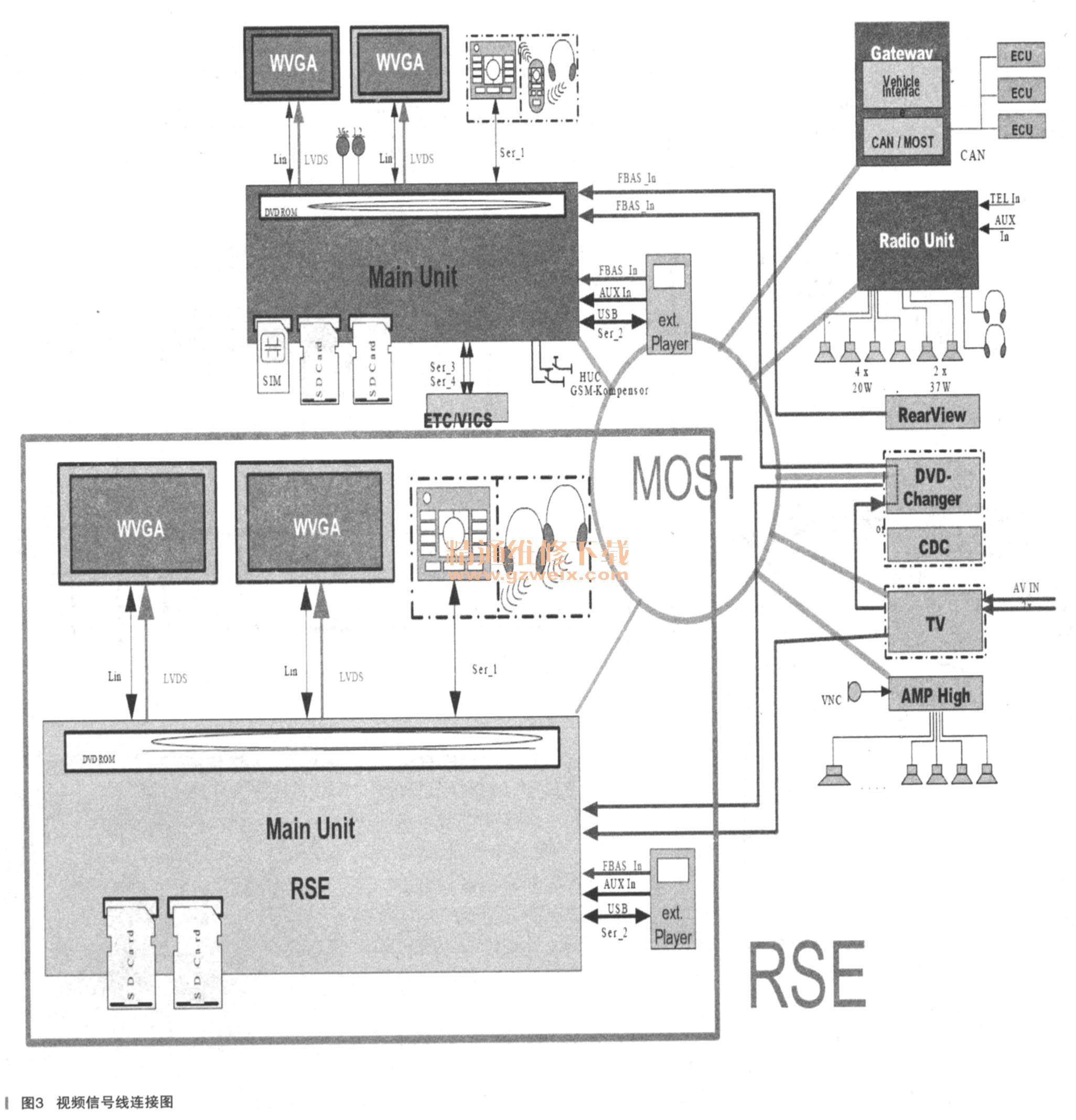

    MMI3G＋视频信号线连接图如图3所示。
