奔驰S300轿车转向无助力
来源:汽车维修技师  作者:佚名  2014-02-10 09:28:11

    一辆行驶里程约2.6万km的2012年奔驰WDD221154(S300)轿车。客户反映:早上去开车时发现转向打不动。接车后检测发现,车辆转向很沉重,可以初步判断出,转向无助力。

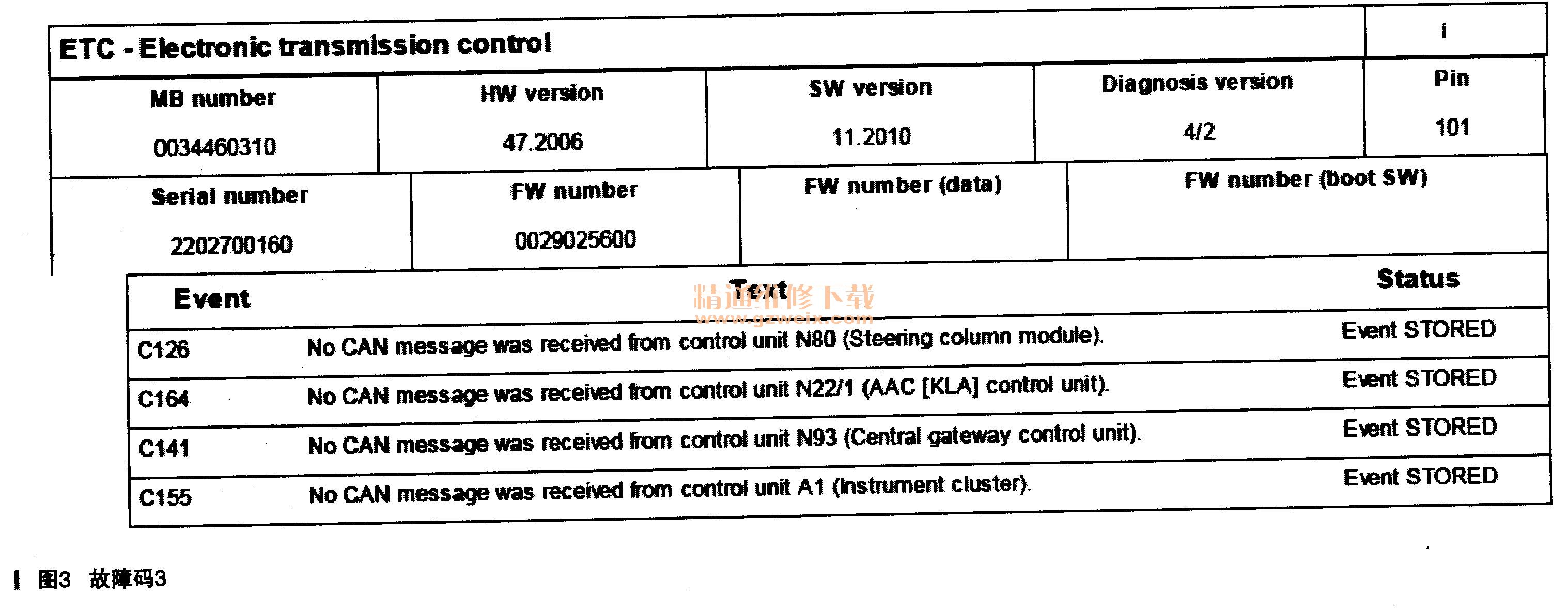

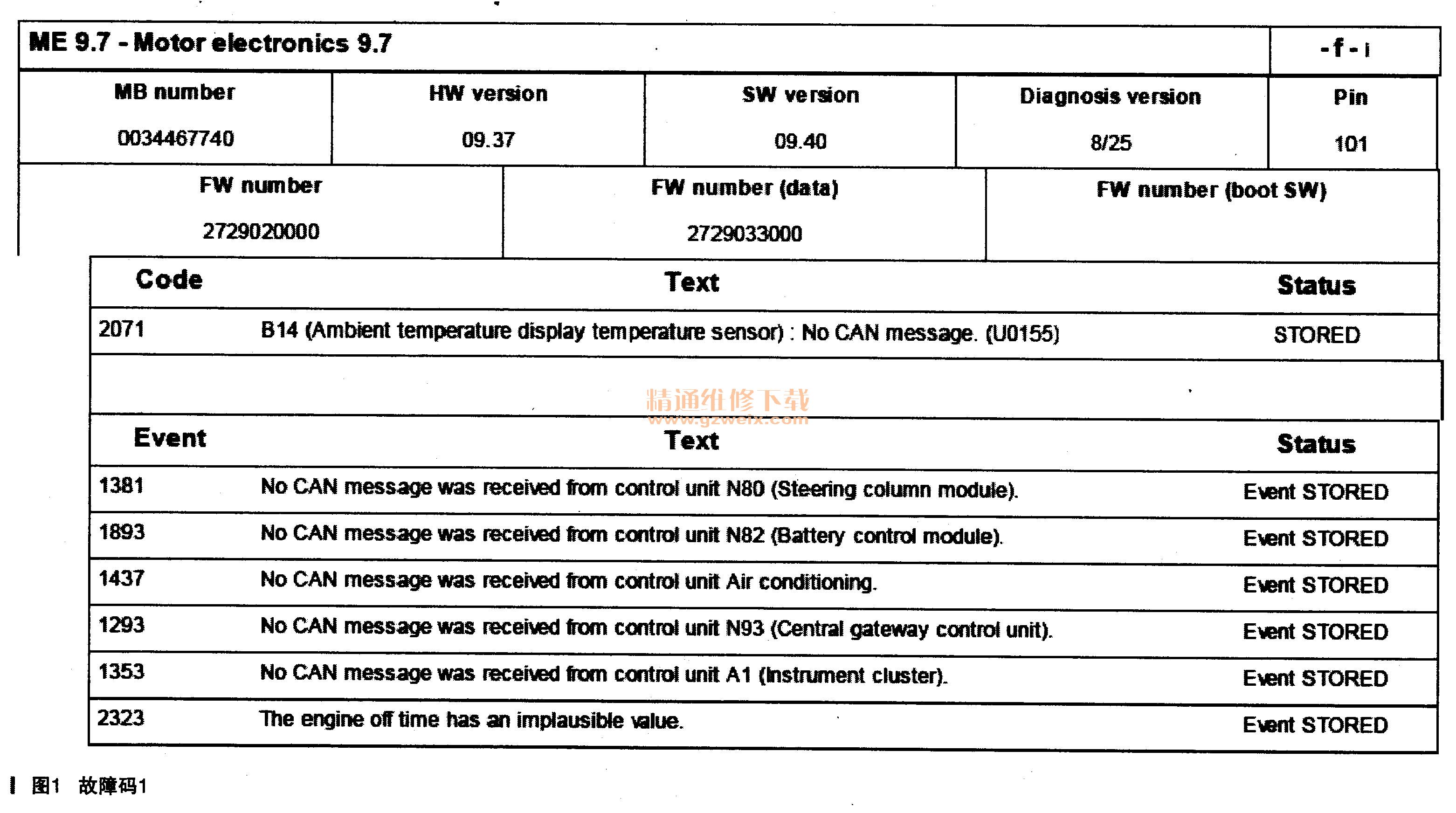

    故障诊断:首先连接奔驰专用诊断仪Star-D,发现检测不到电动助力泵控制单元A91/1,并且报了很多关于CAN线的故障,如图1~图4所示。

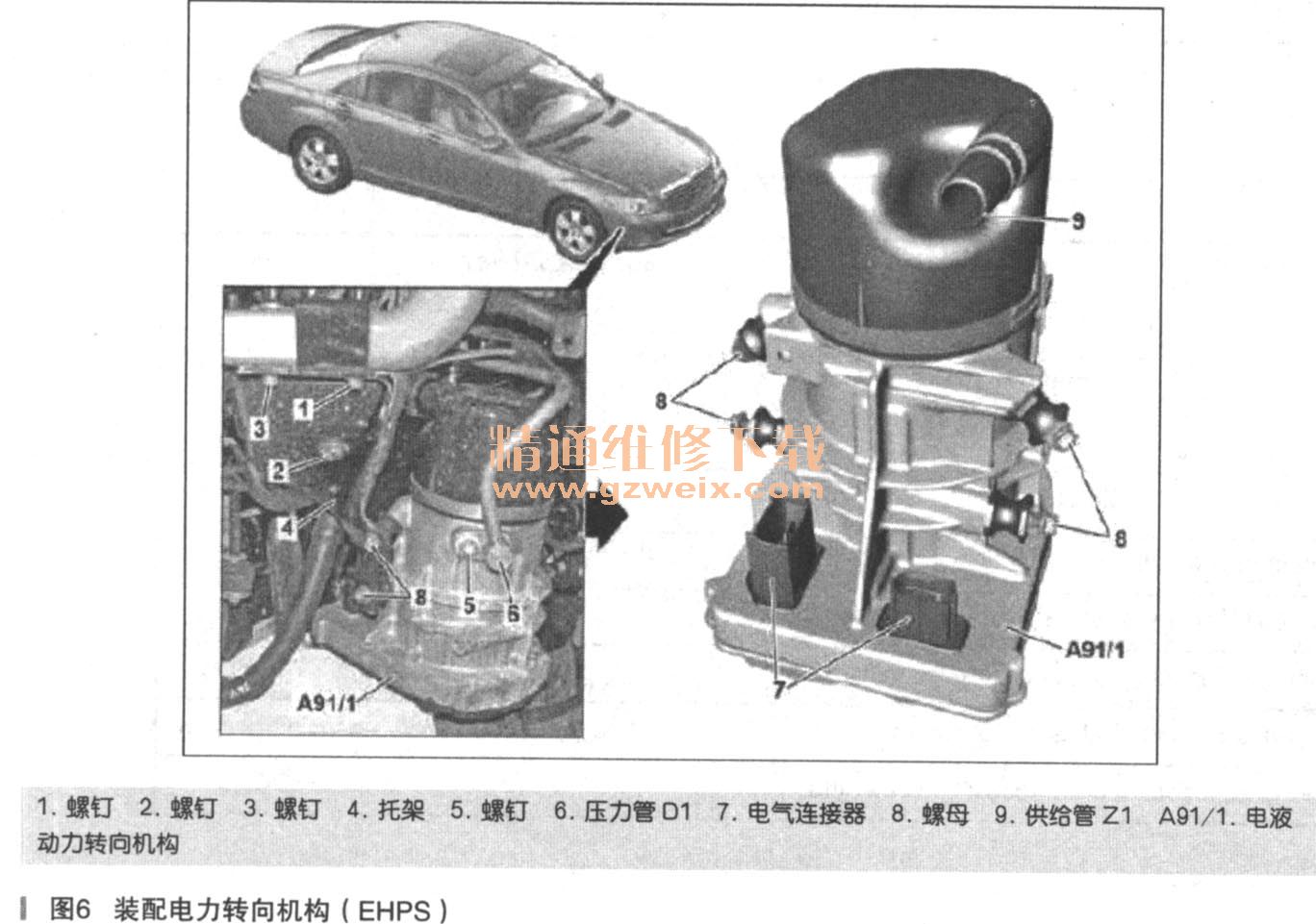

    既然检测不到电液助力泵控制单元A91/1,那么先从最简单的入手,检查供电保险在N10/1中的60号5A的保圈如图5所示),保险电阻0.2Ω,电压12.6V,正常。然后检查电液助力泵控制单元A91/1的搭铁,在拆卸准备测量搭铁时,发现插头B非常松动,插头B上有供电,与底盘CAN相连,如果它接触不好的话,一定会影响电液助力泵的工作,并且用诊断仪Star-D检测不到。此时感觉找到了故障点,就是插头B松脱造成了电液助力泵控制单元A91/1无供电,无信号交换以至于转向盘无助力。下面重新装配好电液助力泵控制单元A91/1的插头B,用诊断仪Star-D删除所有故障码,启动车辆果然故障消失了,助力效果很好,仪表也没有指示灯报警了。图6为装配电液动力转向机构。



[1] [2]  下一页
