奥迪A4L轿车发动机废气监控灯点亮
来源:本站整理  作者:佚名  2014-04-04 15:11:51

    一辆行驶里程约1500km的奥迪A4L轿车。用户反映:该车发动机废气监控灯亮。
    故障诊断:进厂用VAS5052诊断,在发动机电子设备内有故障码:P201500进气歧管风门位置传感器,信号不可靠,偶发性。清除故障码后,试车故障又出现。分析故障原因有以下几种:①风门位置传感器线路故障;②位置传感器故障;③发动机控制单元控制故障;④进气歧管风门操作机构故障。
    首先检查位置传感器线路,正常。再通过手动操作进气歧管风门,读取位置传感器的数据信号,正常。检查发动机控制单元对进气歧管风门控制电磁阀N316的线路及信号,正常。检查发动机在3000r/min的工作状态,发现电磁阀正常工作后,进气歧管风门的真空操作单元对进气歧管转动轴的拉动角度过小,不能正常打开(转速达到3000r/min时,要求风门是完全打开的)。利用真空枪检查真空操作单元,正常:拔下真空操作单元,发现到达控制电磁阀的真空度过小。拆下真空泵到控制电磁阀N316段真空管,发现该真空管已扁平变形,导致堵塞,如图1所示。更换真空管后,故障排除。
    故障方法:更换真空泵至控制电磁阀N316段真空管。

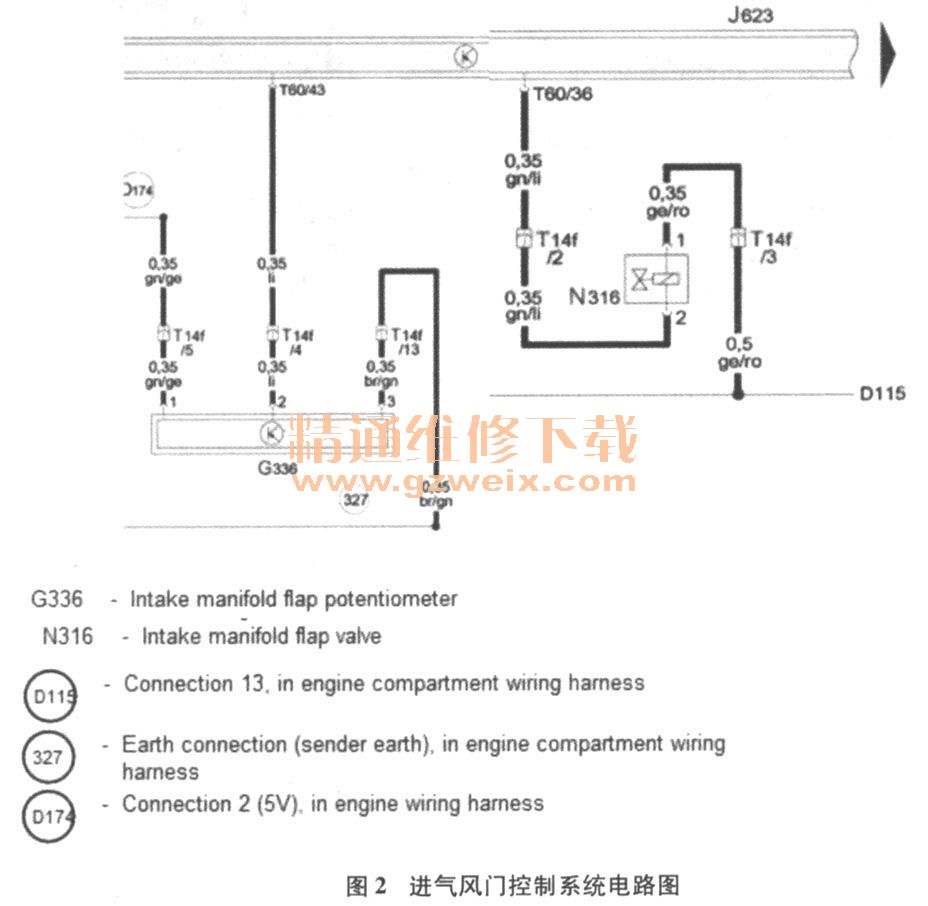

    故障总结:2. 0 TFSI发动机的进气风门控制系统主要由发动机控制单元、控制电磁阀N361、真空操作单元、真空管路、进气风门和风门位置传感器组成。见图2所示。

关键词:奥迪A4
