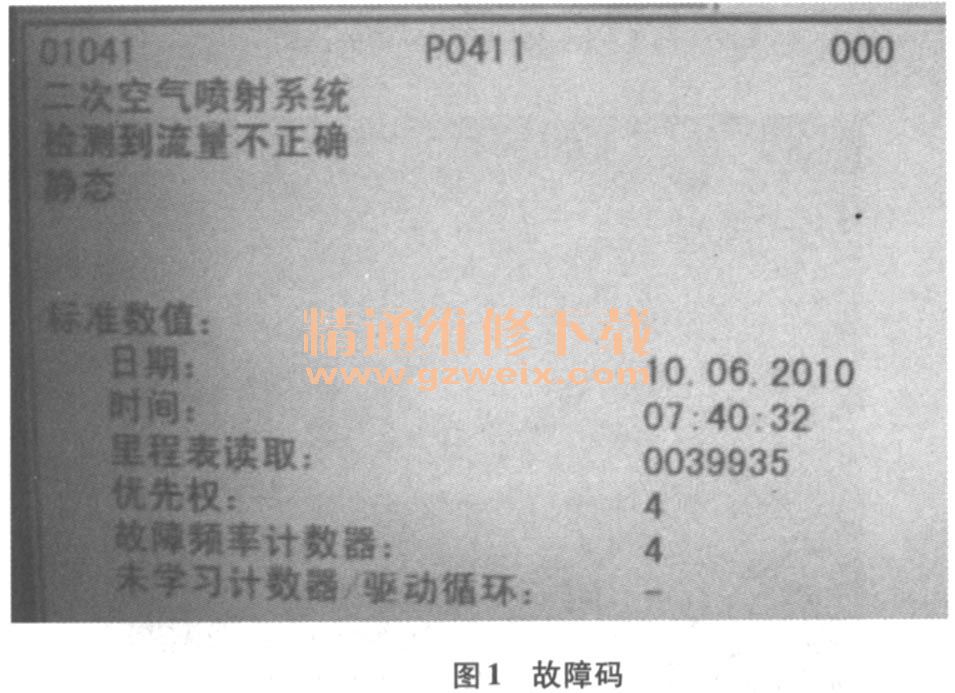

故障诊断：用诊断仪VAS5052检测发现01里有故障记录：二次空气系统检测到空气流量不正确或流速过低，如图1所示。

    根据故障导航，没有结果。接着做执行元件诊断，看二次空气泵及继电器是否工作。如果不工作，根据电路图检查故障点（如图2所示）；如果工作，但还是显示故障记录且无法清除的话，要重点检查空气泵之后的管路连接（空气泵如果工作且工作噪音很大，则一定是泵之后的管路出现问题）。

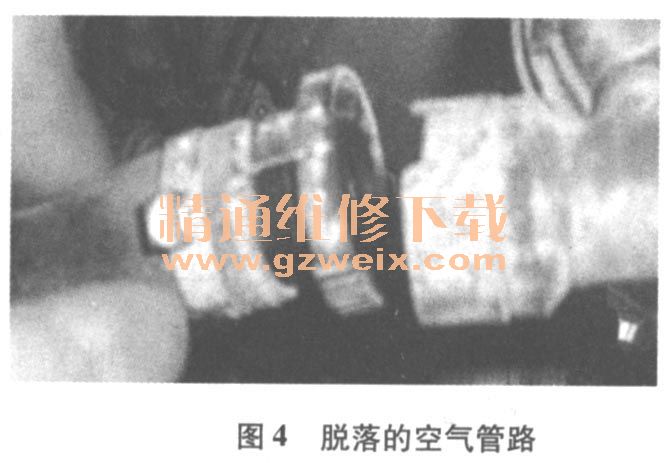

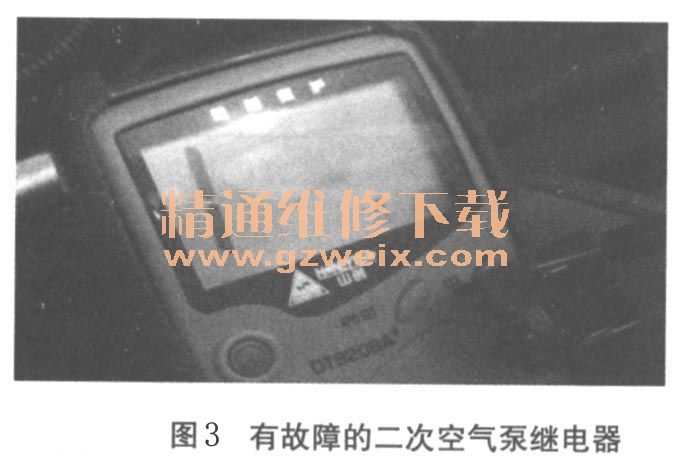

    此故障原因：一个是二次空气泵继电器线圈不通导致空气泵不工作，如图3所示；另一个是执行元件工作但故障清除不掉，通过检查发现是空气泵至喷射阀之间的连接管路脱落造成，如图4所示。
