一辆行驶里程约3.1万KM的奥迪A6L 2.7TDI轿车。该车更换高压泵后排气管冒黑烟。

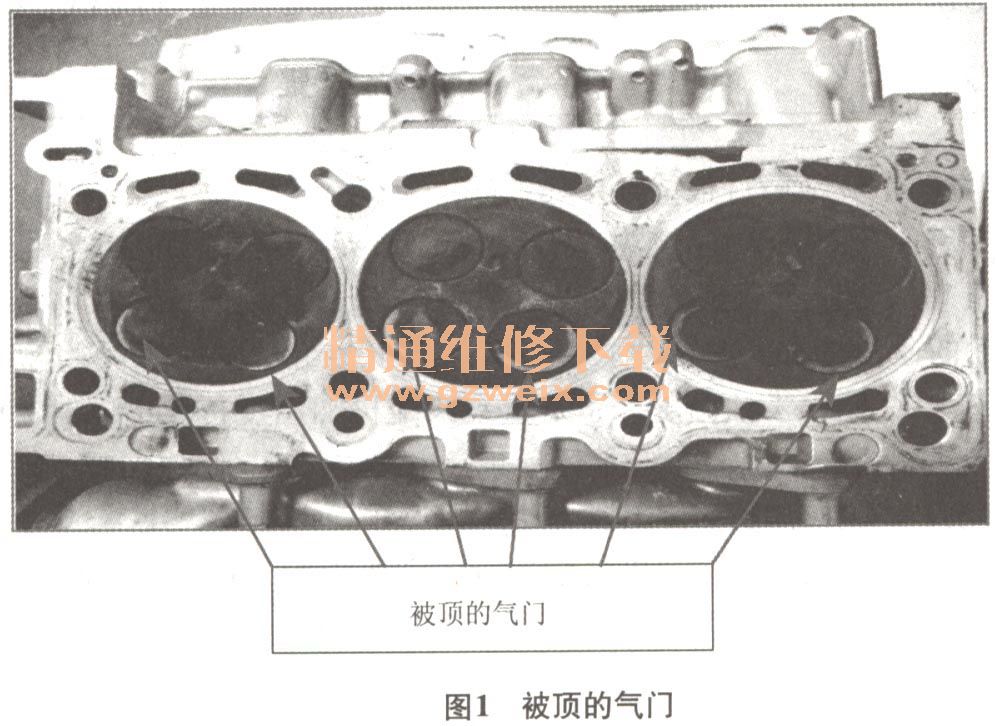

    故障诊断：此车在行驶中突然熄火，拖回维修站后经过检查发现，高压泵管道接口内有大量金属销。查看TPI文件2020693/8，按对应内容进行更换及清洗。车辆启动后，排气管在加速或中负荷时冒黑烟。用VAS5051 B检测无故障，并且发动机有轻微震动。在测量汽缸压力时发现，左侧缸气压偏低（14. 5Bar、14Bar、15Bar、15. 5 Bar），右侧汽缸正常（30Bar），判定左侧汽缸密封不好。把左侧汽缸盖拆下后，发现气门有被顶过痕迹，图1所示被顶的气门。顶气门说明正时不对，对缸盖进行分解检查，当把凸轮轴放入T40094/3时位置有偏差，如图2所示。

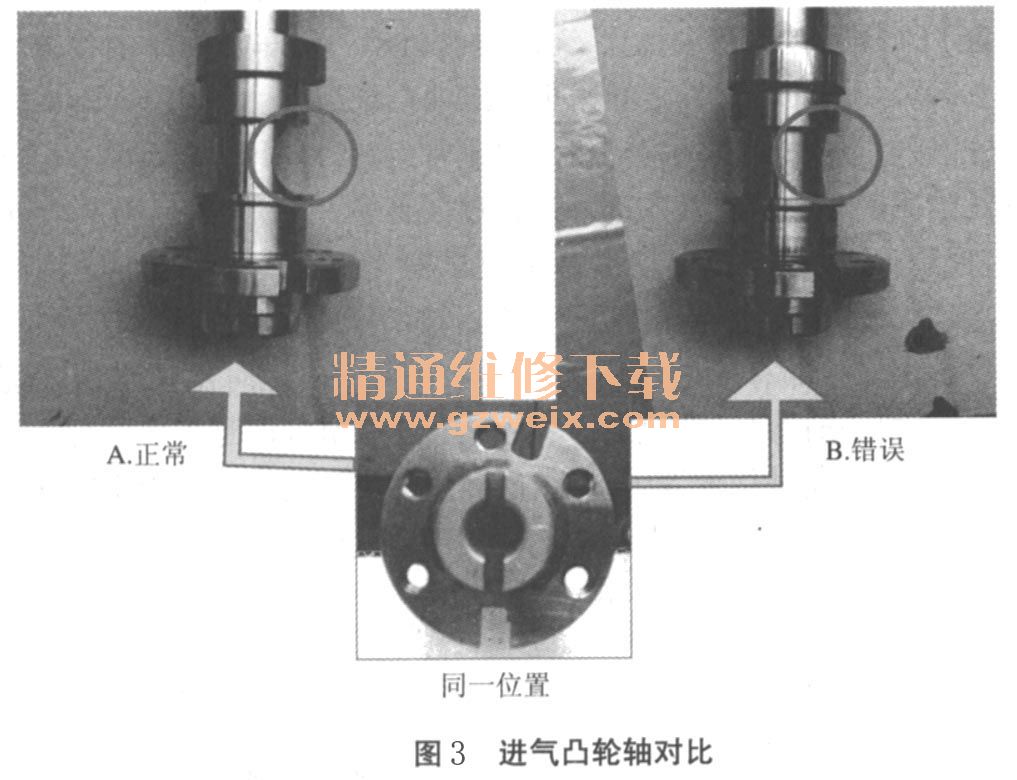

    进气凸轮轴对比（图3）。

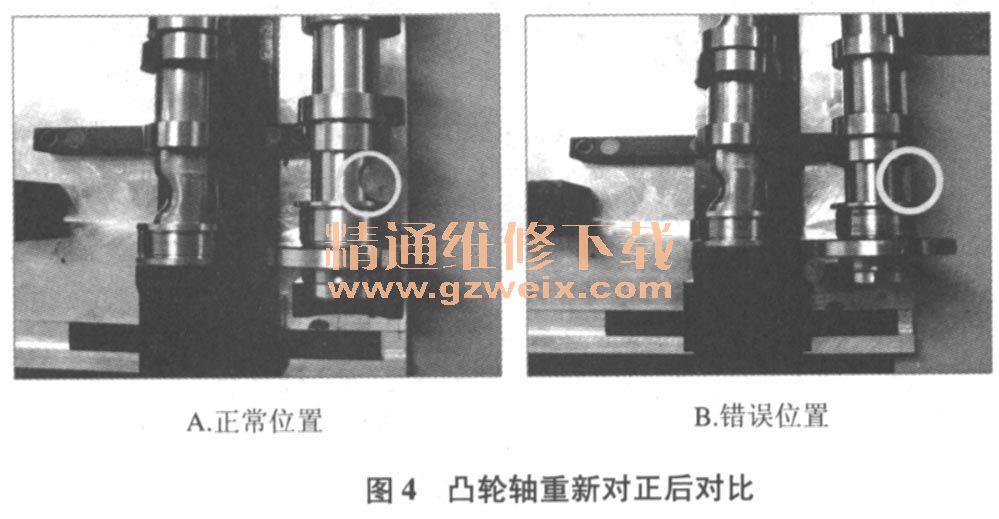

    凸轮轴重新对正后对比（图4）：

    故障解决：更换进气凸轮轴。
    故障总结：车辆在行驶状态突然熄火，由于高压泵有铁销引起瞬间卡死，链条驱动进气门凸轮轴，另一端带动高压泵，在阻力大的情况下使固定链轮座端与凸轮轴错位。链轮座与凸轮轴是过盈量结合，造成此部位错位。
