一辆行驶里程为5.2万 km,配备3.0TFSI发动机的奥迪A6L轿车。车主反映:该车的发动机故障灯常亮(图1)。
接车后:首先试车,确认故障现象属实。除了发动机故障指示灯常亮外,没有发现其他异常。
连接VAS5052读取发动机控制单元内的故障代码,调得的故障代码如图2所示。接着根据读取的故障代码提示,对凸轮轴位置传感器和曲轴位置传感器及其相关电路进行检查。
检查发动机控制单元与凸轮轴位置传器(G40)间的T60a/25线及T60a/11线,没有发现线路短路、断路现象,327号搭铁线也正常;检查发动机控制单元与曲轴位置传感器(G28)间的T60a/53线及T60a/38线,没有发现线路短路、断路现象。更换了G28和G40后试车,故障现象依旧。
在进一步读取和凸轮轴位置相关的数据流时,发现气缸列1凸轮轴实际调节值为10.9°,规定值为0.0°;气缸列2实际调整值为0.4°,正常。拆下气门室罩,用专用工具对发动机的配气正时进行检查,正常(图3)。

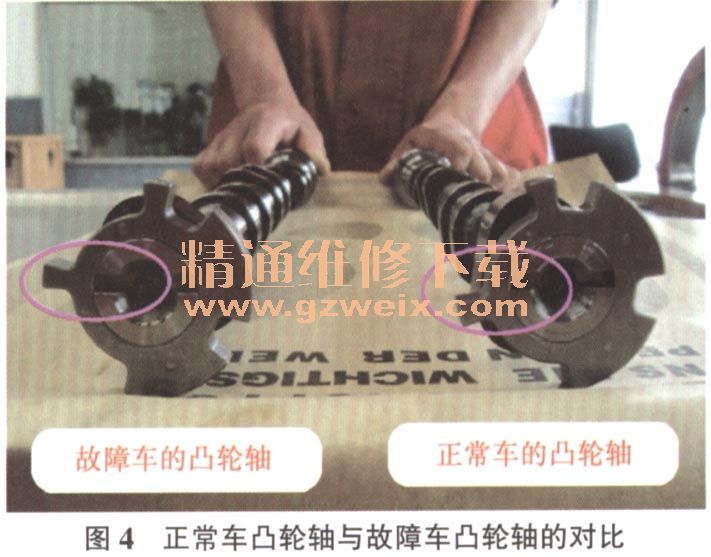

拆检发动机,重点检查可能影响气缸列1凸轮轴位置传感器信号的凸轮轴位置传感器的信号触发轮,没有任何的定位装置,只是通过过盈配合来定位的。从配件库调取了一个新的气缸列1的凸轮轴总成,并将其与故障车上的气缸列I凸轮轴总成进行比对,结果发现故障车上气缸列1的凸轮轴上的信号触发轮与新凸轮轴上的定位位置不一致,如图4所示,正好相错10°左右(图4),刚好与读得的数据吻合。
故障排除:更换气缸列1的凸轮轴总成,并清除故障代码后试车,发动机故障灯不再点亮。
