奥迪Q5 SUV尾门失灵
来源:本站收集  作者:佚名  2014-07-12 07:32:01

    一辆行驶里程约4万km,装配2.0 L CADA发动机的2012款奥迪Q5 SUV。该车操作尾门把手开关,尾门不能完全开启,只能开到大约1/3。

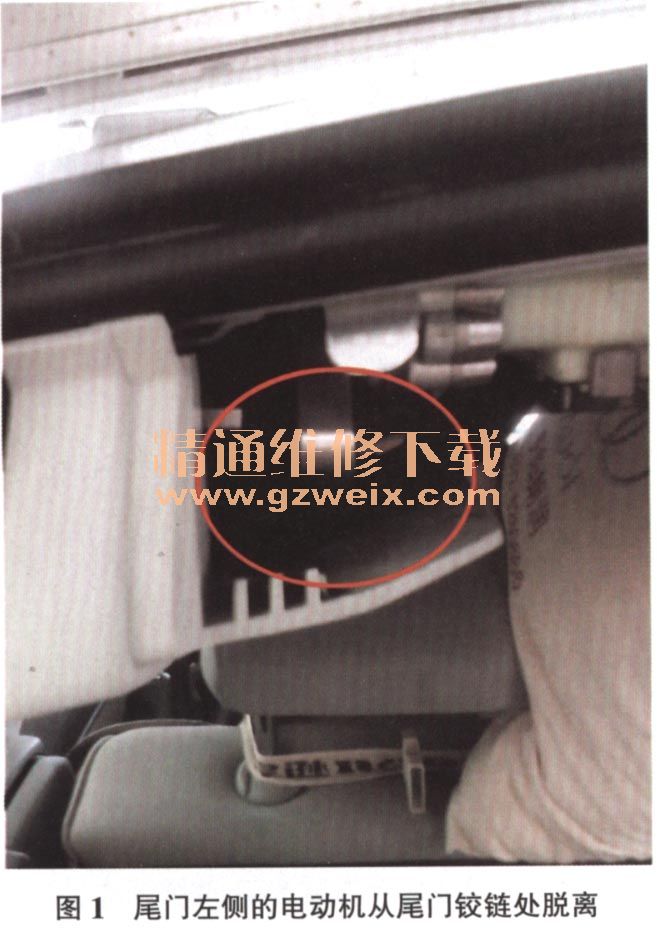

    接车后:操作尾门把手开关,确实如客户所述。连接故障检测仪读取故障代码,无故障代码存储。初步怀疑是尾门液压支撑杆损坏,调换一对新的尾门液压支撑杆后试车,故障依旧。多次操作尾门把手开关,仔细观察尾门的上升过程,听到尾门左侧铰链处有轻微的“啪嗒”声,类似金属敲击声。拆下尾门内上饰板,发现尾门左侧电动机从尾门铰链处脱离(图1)。重新安装好尾门左侧电动机后,操作尾门把手开关,尾门能完全开启,但是操作尾门上的关闭按钮时,尾门不能关闭,而是有向上打开的趋势。

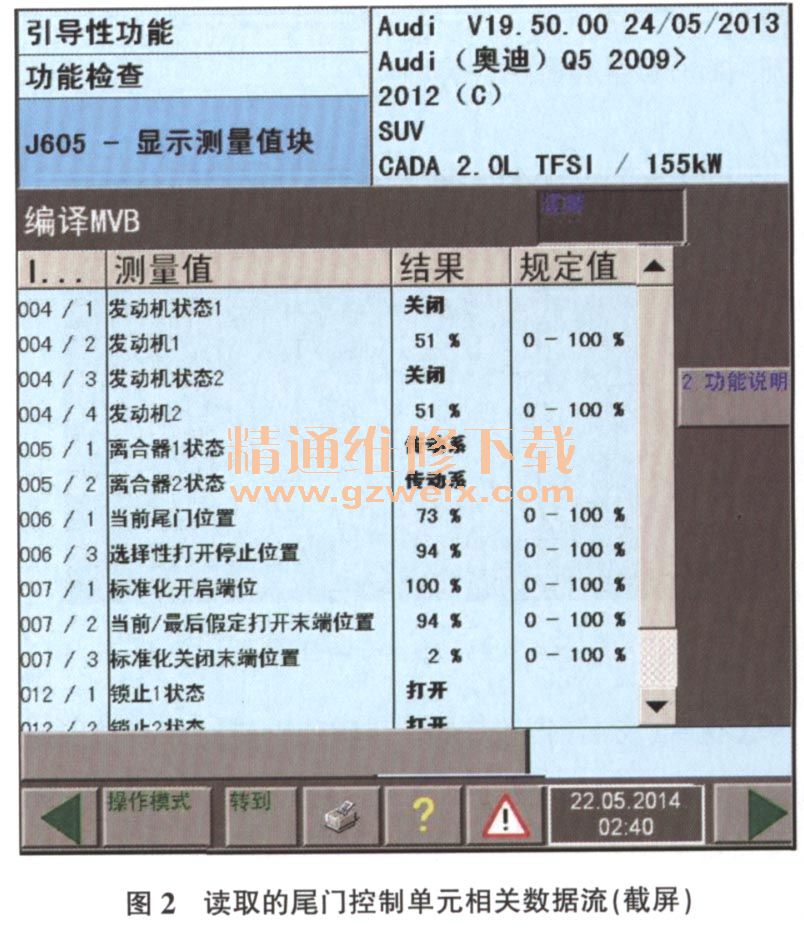

    查阅相关资料得知,奥迪Q5车电动尾门自动开启和关闭功能是通过后备箱盖铰链上安装的2个尾门电动机来实现的,尾门电动机与控制该电动机的控制单元集成为一体。于是找来一辆同款车,用故障检测仪读取尾门控制单元(J605)的数据流,当尾门的位置为73%时,尾门的2个电动机位置为51%,而故障车尾门的位置为73%时(图2),尾门的2个电动机位置为42%。

    经分析判断是尾门的位置和尾门电动机的位置不匹配。于是,拆下尾门左侧电动机,操作尾门把手上的开关,当尾门的位置显示为73%时,用手把尾门固定不动,让尾门左侧电动机空转,当其状态为51%时,重新安装尾门左侧电动机,安装完毕后试车,故障排除。
