一辆行驶里程约6000km的奥迪A6L轿车。用户反映:该车后尾灯、内饰灯不亮,电子手刹报警,驻车辅助用不了,右边前后玻璃无法升降。
故障诊断:
(1)电子手刹由J540控制,驻车辅助由」446控制,尾灯、内饰灯及右边玻璃升降器都属于舒适系统,但为什么左边玻璃又可以升降,分析J540 、 J446 、 J393之间究竟有什么关系。
(2)此车加装过GPS,考虑到新车自身线路损坏的几率比较小,于是先拆掉GPS,但故障依旧。
(3)用VAS5052读取故障码:舒适控制单元 J393,电子手刹J540,驻车辅助J446均显示无法达到,网关J393无法通信。
(4)从故障码来看,难道是CAN总线通讯出现问题?考虑到检查CAN总线通讯比较麻烦,先检查各个控制单元的供电、搭铁线。
(5)首先检查J393的15号线、31号线均正常,检查30号线发现有3.4V电压,不正常。实际上应该是蓄电池电压才对。随即查ELSA电路部分,供电是:蓄电池(B300) →ST1(7 、9号保险丝)→J393。 ST1-右后备箱饰板内黑色保险丝架,ST1上的保险丝都是由B300供的电,ST1上有舒适控制单元J393,电子手刹J540,驻车辅助J446 、 V27后右车窗摇窗器电机,副驾驶员侧电动摇窗器电机V148的30号保险丝。

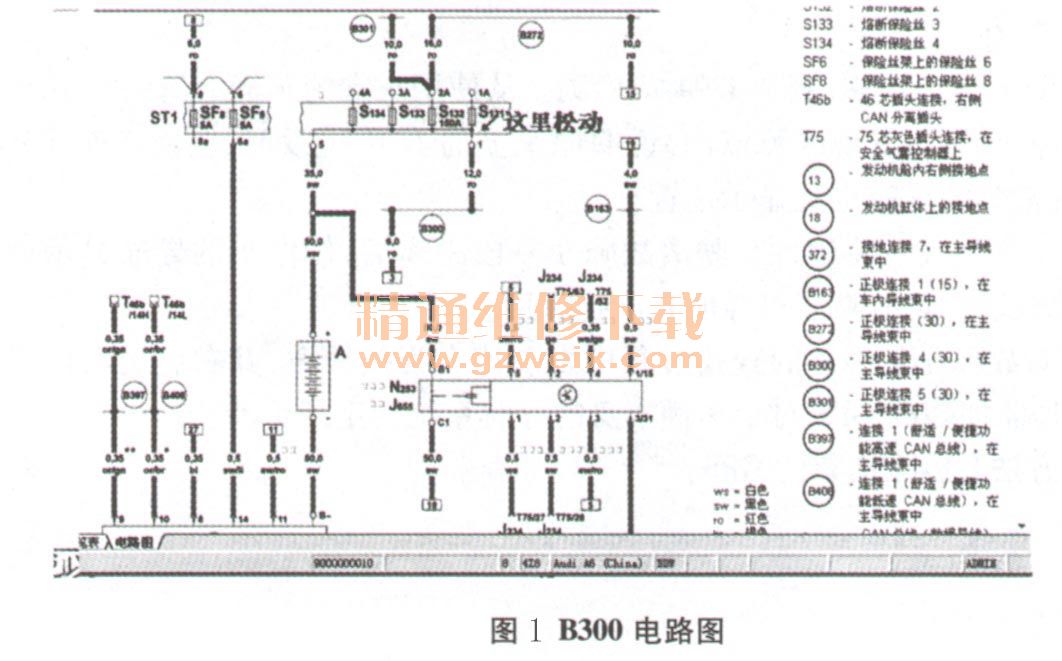

(6)检查STI上的所有保险丝,都只有3. 4V电压,由此电路图(图1)与故障现象可以肯定是ST1前面线束问题,检查发现蓄电池(正极B300)连接松动,虚接。重新紧固螺丝。
(7) J393 、 J540、J446的共用供电线松动虚接,造成几个控制单元同时出现问题。
故障解决:将供电保险丝B300的固定螺钉紧固。
故障总结:此故障案例为共用供电线松动,不知其他服务站是否遇到因为共用搭铁线而引起的类似故障。
