一辆行驶里程超23万km的奥迪A6轿车。用户反映；该车车速表有时失灵。
    故障诊断：
   （1）用户在非4S店更换完变速器控制单元后出现此问题。试车，故障现象出现无规律，有时突然车速表降为零、无反应，有时变为一切正常。
   （2）用诊断仪检测仪表系统无故障码。发动机控制单元有16885车速信号不可靠故障码。根据故障码引导结果为三种可能：①车速表问题；②变速器控制单元问题；③线路问题。

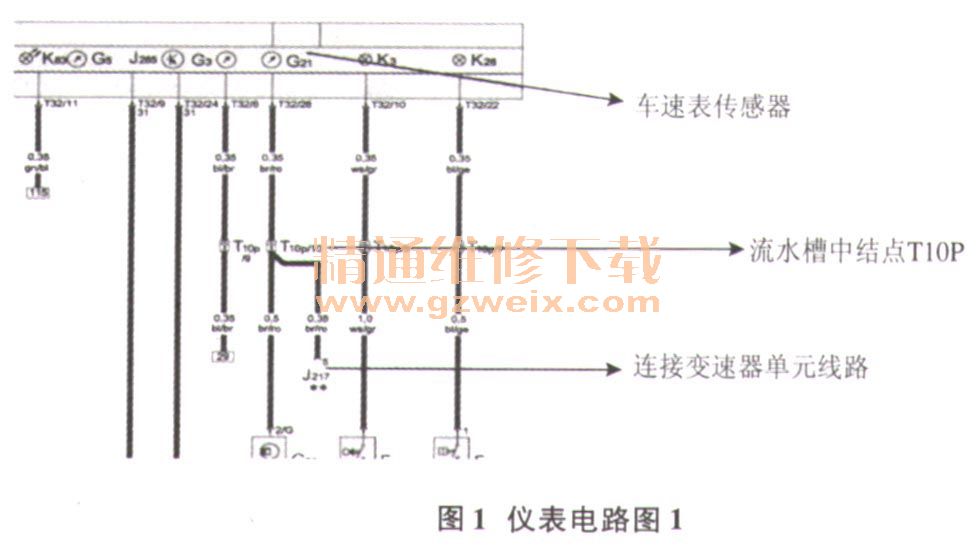

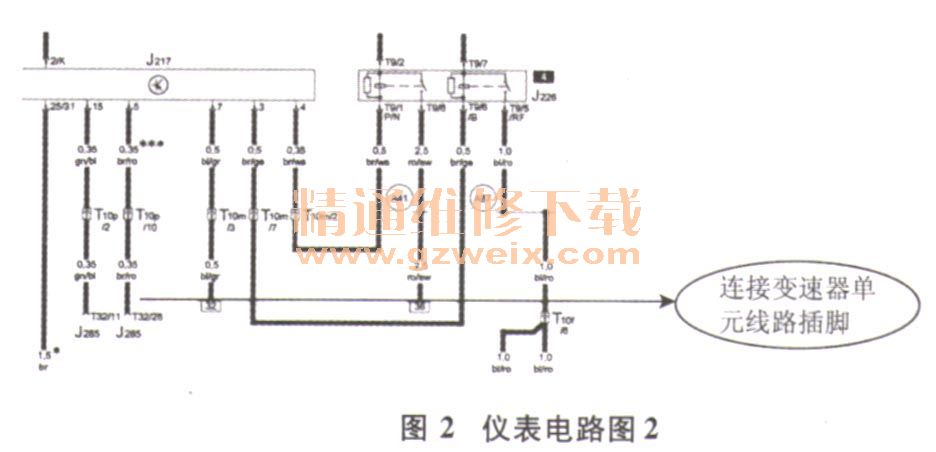

   （3）逐一进行排查。①车速表检查，对仪表进行执行元件诊断，车速表显示正常。②变速器控制单元检测，行驶时读取变速器输出转速信号，此信号正常，并且此车已更换过变速器单元，应排除此处问题可能。③线路问题，查找电路图了解信号传输路径，电路图如图1～3所示。





   （4）变速器控制单元输出转速信号一发动机舱流水槽结点一仪表中车速表线路走向：变速器单元线路插脚J217/5一流水槽结点T10P/10一仪表J285中的车速表G21的插脚132/28。
   （5）了解线路原理后，使用替换线跨接变速器控制单元至仪表后针脚线束后，试车故障排除。确认故障出在线路上。

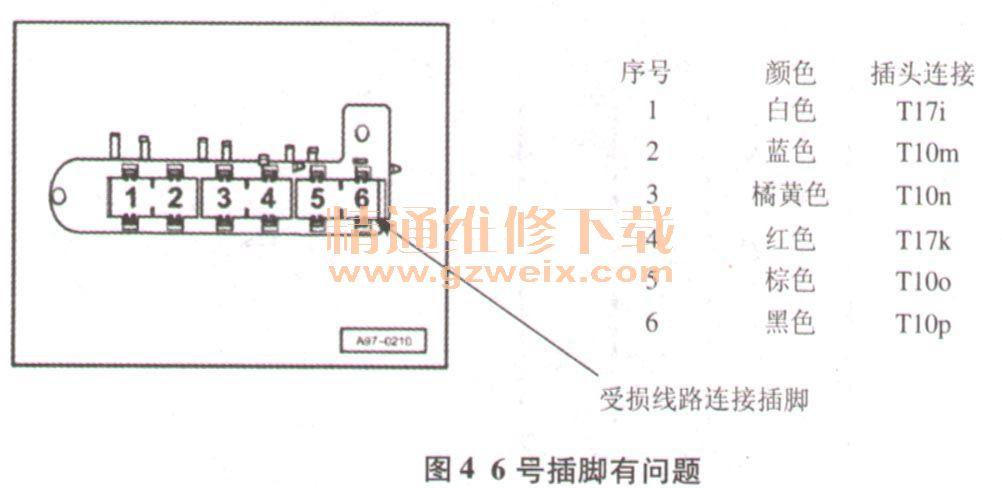

   （6）继续查找线路中间结点。分段检查后，发现问题出在发动机舱流水槽内6号插脚，如图4所示，内部存在油性液体，导致信号传输中断。

    故障解决：维修线路插脚。
