一辆行驶里程约2.5万km的奥迪A6L轿车。用户反映：该车后备箱只能使用机械开锁和遥控开锁打开，后备箱的开锁按钮无法打开。
    故障诊断：
   （1）首先考虑是不是MMI上的设置有改变，经检查设置正常，中控锁菜单全为“打开”，如图1所示。使用VAS5052诊断仪检测没有故障存储。

   （2）后备箱开锁的步骤是：操作开锁按钮F248—信号传至J393—  J393给开锁电机V53开锁信号—后备箱开启。因为遥控器开锁正常，所以判断V53电机以及其与J393之间的线路是正常的。
   （3）现在故障点在F248上了，读取J393的数据流006，操纵F248发现数值有变化，如图2和3所示，这又说明从F248到J393的线路也没有问题。



   （4）常规的检查都做了，未见异常。经过分析和观察数据流发现007组的后备箱机械锁止开关F124的信号不对，无论怎样使用钥匙操纵锁体，数据显示的开关信息始终为激活状态。换句话说：就是F124始终给J393闭合信号（上锁），这样问题就一目了然了。

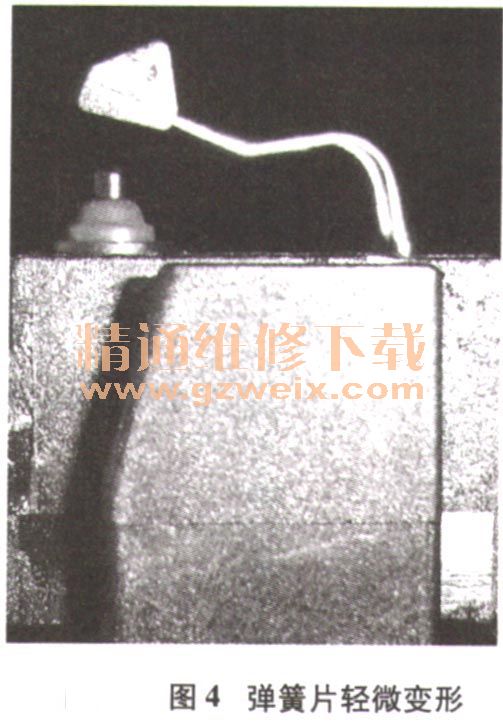

   （5）拆检F124发现问题在于回位的弹簧片轻微变形，如图4所示。

    故障解决方：处理F124回位弹簧片。
