一辆行驶里程公20km，配置2.0T发动机、自动变速器的2014款 奥迪Q5 SUV。客户反映：在我们4S店做PDI检测时发现高级钥匙功能失效。用机械钥匙可以打开点火开关和启动车辆，用无钥匙进入和启动车辆时仪表显示“高级钥匙存在故障！请使用点火门”（如图1所示）。

    故障诊断：该车配备无钥匙进入和无钥匙启动功能，首先用遥控器锁止车门，1 min后触摸门把手车辆无解锁动作，用遥控开启车门后，按压启动按钮E408，车辆仪表显示“高级钥匙存在故障！请使用点火门”车辆无法打开点火开关和启动车辆。将钥匙插入E415向下按压能够打开和启动车辆，确认车辆高级钥匙存在故障，机械钥匙正常。将车辆另一把钥匙试车故障依然存在，分析不是钥匙故障，应该是车辆本身存在故障。
    该款奥迪Q5使用了第5代防盗器，作为第4代防盗器的升级版，第5代系统在维修服务来看与第4代系统基本一致。只是在使用诊断仪进行有关防盗器方面的工作程序极大地简化，如更换防盗器元件以后的匹配。第5代防盗器中的许多操作步骤已更倾向于自动化。该车防盗简图如图2所示。

    该车高级钥匙启动过程如下：按下进入及启动许可按键E408后，如果紧接着通过车内天线搜索在车内能识别到一把与车辆相配的钥匙，就能解锁转向柱。成功解锁转向柱后，就会接通S触点以及接线端1.5，接线端50也会按照请求接通，车辆就能够成功启动。．
    连接VAS6150B读取故障码为
  “进入及启动许可系统位于车内的天线1断路”，如图3所示。

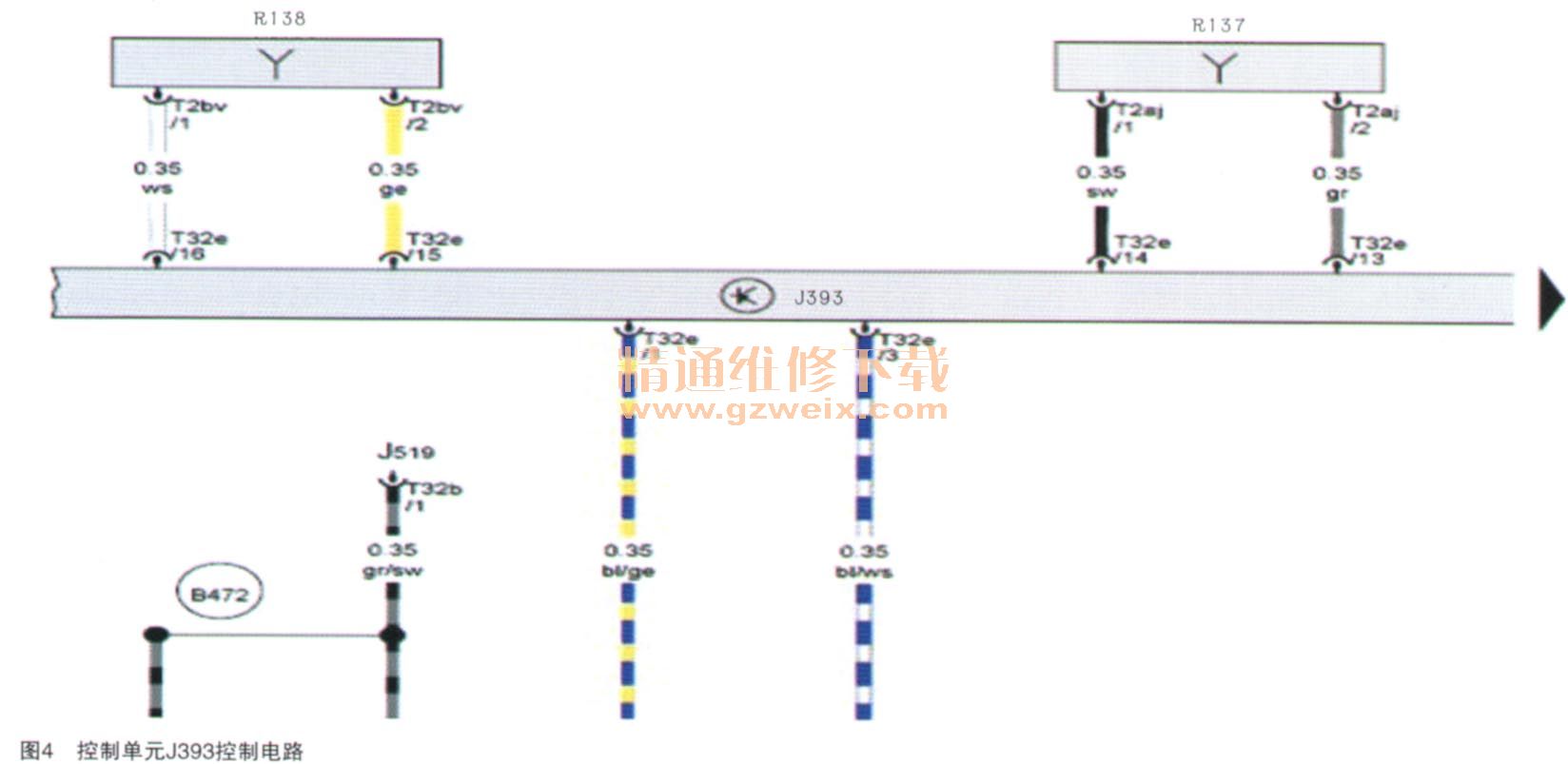

    该车电路图如图4所示。

    由电路图分析该故障原因可能是：①天线R138故障；②天线R138YIJJ393线路故障；勘393控制单元内部故障；④其他故障。
    用VAS6150B检测车辆，根据引导性故障查询，拔下天线R138插头，用VAS 1954C内短路片短接该插头，诊断仪元件测试还是显示天线断路。与后备箱天线对换后试车故障依旧。
    根据电路图测量天线到J393的两根线，无断路和对地短路，无交错情况。更换R138天线后故障依旧。
    根据诊断仪引导，需要更换J393。与试驾车对换J393后故障排除。
    故障排除：更换车载网络控制单元J393，解除部件保护，在线编码及匹配所有车辆钥匙后试车，无钥匙进入和无钥匙启动功能均正常，至此故障排除！
    故障总结：该车装备是5A防盗，与4A防盗还是有区别。4A防盗报车内天线故障时可能是R137也有可能为R138，该车报车内天线就是指R138，而不是指其他的天线，检查重点就是R138和线路，在排除R138天线故障和线路故障后可以基本确定为J393故障。
