一辆行驶里程约16.5万KM的奥迪A6 4.2L轿车。用户反映:该车空气悬挂黄色符号报警。
故障诊断:
(1) VAS5052检测有压缩机继电器J403断路的故障码。
(2)更换继电器,故障依旧。

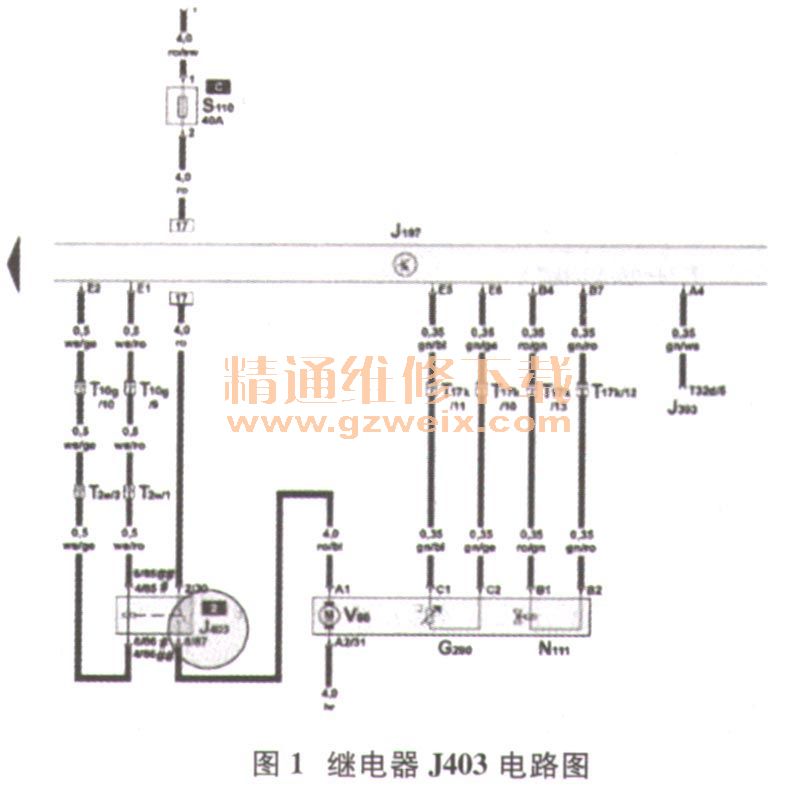

(3)根据图1所示,测量J197中E2与继电器J403中4/86之间的线路断路。按照电路图测量T10g/10与J403之间线路断路,ELSA提示T2e/2在发动机舱右前方,可是始终无法找到此插头位置,只能是顺着线逐一查找故障,最终在压缩机附近找到了插头T2e,进一步检查发现插头T2e/2根部线路断路,如图2所示。
故障解决:修复线路断路处。
故障总结:此继电器线路没有按照就近原则布置,继电器位置在压力舱左侧电脑盒中,而T2e/2插头布置于空气压缩机附近,线路首先到压缩机附近然后返回压力舱,最后又到压缩机。此电路图走向是:J197→T10g/10位于右侧A柱附近)→12e/2(位于空气压缩机附近)→J403(左侧压力舱电脑盒中)→V66。如果能顺利找到插头T2e/2就不会浪费很多时间。
