一辆行驶里程约6万km，配置BDW发动机、01J变速器的2007款奥迪A6L轿车。该车点火钥匙拔出后，CD机不能关闭继续工作，MMI显示屏无任何菜单显不。

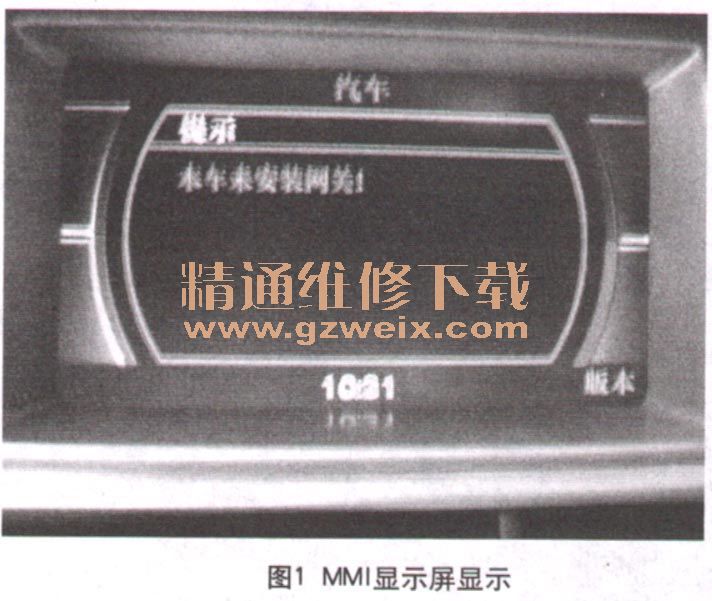

    故障诊断：检查发现MMI显示屏显示 “本车未安装网关”（如图1所示）。使用VAS5052进入网关列表，信息娱乐系统全部为“无法到达”（如图2所示）。J533数据诊断接口可以进入，但是无任何故障记忆。阅读数据块140～142组的信息娱乐系统数据，显示均为“0”。做引导性功能环路诊断，得到所有安装的控制单元电气均正常。逐一检查所有信息娱乐系统所安装的控制单元供电保险丝均正常。检查控制单元30号和15号火线均正常。检查控制单元接地线和车身接地线也均为正常，没有发现任何异常。使用光纤短接工具逐一将信息娱乐系统的控制单元光纤短接，仍无法将故障排除。尝试更换CD机和J525数码音响控制单元仍无效。于是果断更换J533数据诊断接自，并匹配所有数据，在线解除部件保护后故障排除。
