一辆行驶里程约3.9万km，发动机型号为BPJ，变速器型号为手动的奥迪A6L 2. 0T轿车。用户反映：该车仪表板上中间显示区显示灯光报警。
    故障诊断：经过CHECK按键确定是制动灯报警，而且经过进一步确定是高位制动灯不亮。可能的故障点：1．高位灯坏；2．控制单元J393坏；3．线路故障。

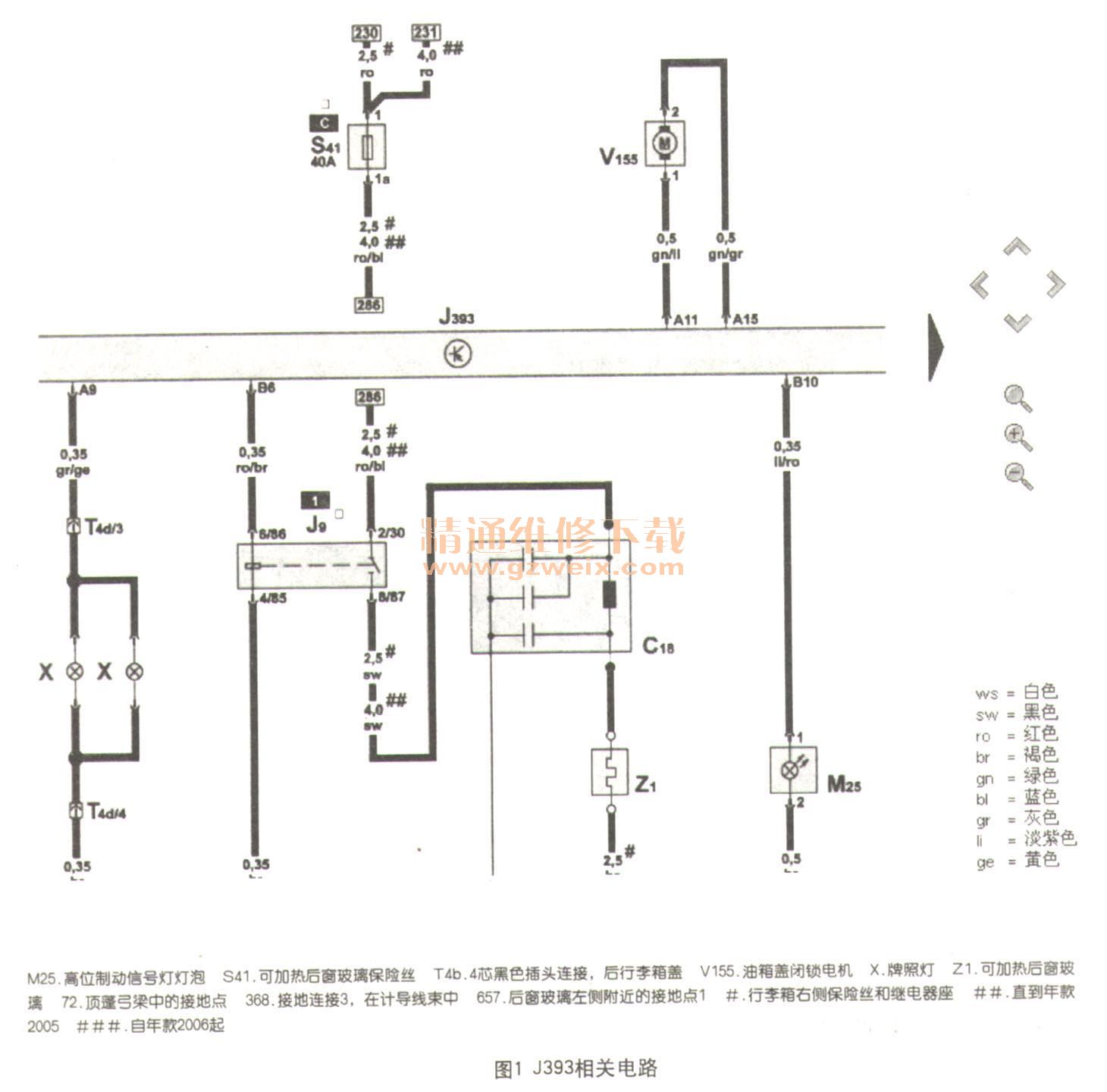

    测量J393到高位灯上的连线无断路，踩制动时，在J393处高位灯的输出信号端二极管试灯不点亮，怀疑J393损坏，可更换故障依旧，更换高位灯，故障也不能解决。重新整理思路，把此车的高位灯和J393分别装到另外的车上，工作都正常，肯定是线路故障。最后发现是线路上有电阻。原来C6车的灯光都有冷、热监控功能，当点火开关打开时，J393就会发送一个小的电流信号给灯泡，来测量灯泡是否正常，当测量到阻值或线路故障时，仪表会报警，同时控制单元会进入保护模式切断供电（如图1所示）。
