一辆行驶里程约2万km的奥迪Q7 3.0L TFSI SUV。用户反映:该车发动机异响。
故障诊断:
(1)启动发动机,发动机上部可听到明显的“嗒嗒”声。取下发电机皮带,声音依然存在。
(2)用VAS5052检测,01检测到故障码:汽缸列1氧传感器1,加热电路对地短路;第2控制组中传感器1,加热电路对地短路;燃油计量阀N290断路;二次空气阀Nl12短路;二次空气阀2 N320短路;活性炭过滤系统电磁阀1 N80对地短路;进气歧管气流控制风门,对地短路;二次空气泵继电器J299,对地短路等多个故障。初步怀疑异响跟燃油计量阀有关,燃油计量阀处于应急状态。

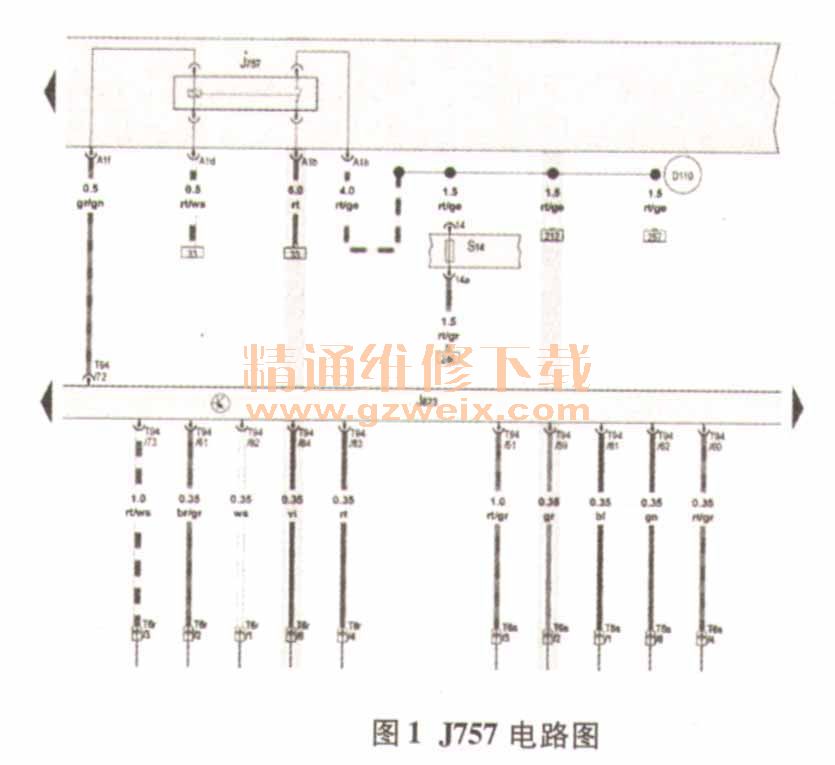

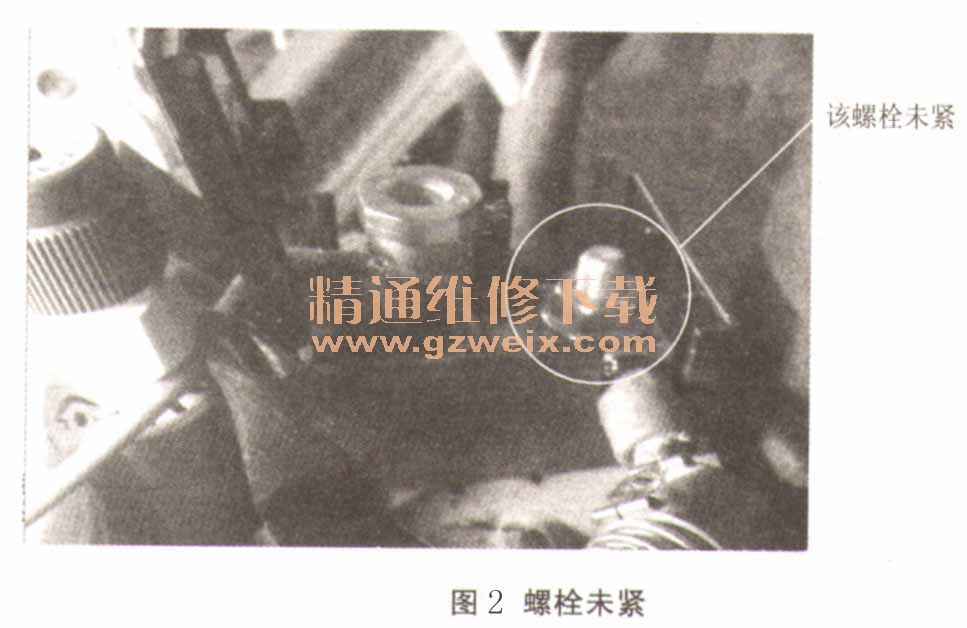

(3)查询电路图,电路图如图1所示,检测供电,发现所有元件都只有4.5V的电压(正常应大于12V),产生故障的元件都由发动机部件供电继电器J757供电,检测J757的30号和85号供电,发现均只有4.5V,为不正常,怀疑供电线路虚接。在检查发现,发动机左前部供电线束螺栓未拧紧,如图2所示。重新紧固螺栓,异响消失,故障解决。
故障解决:处理线束。
