一辆行驶里程约3.3万km的2007款美规奥迪Q7 3.6L SUV。该车    前部显示器MMI黑屏，信息娱乐系统整体失效。
    故障诊断：在进行检修前，有必要对该车的信息娱乐系统进行相关介绍，以便更好地理解检修流程和维修思路。

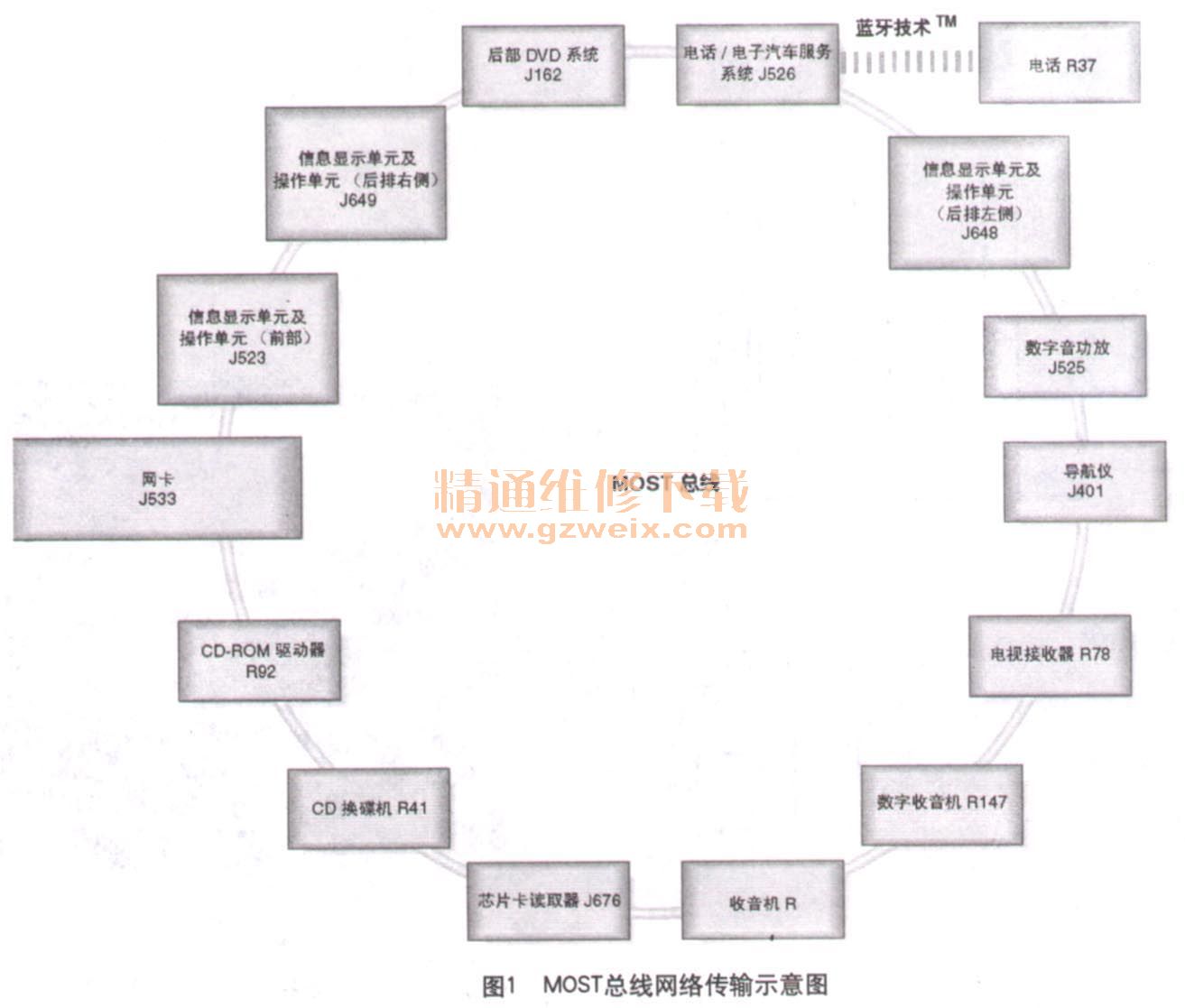

    由于信息娱乐系统交换的信息量比较大，在该车上采用MOST光纤技术进行数据传输，如图1所示。

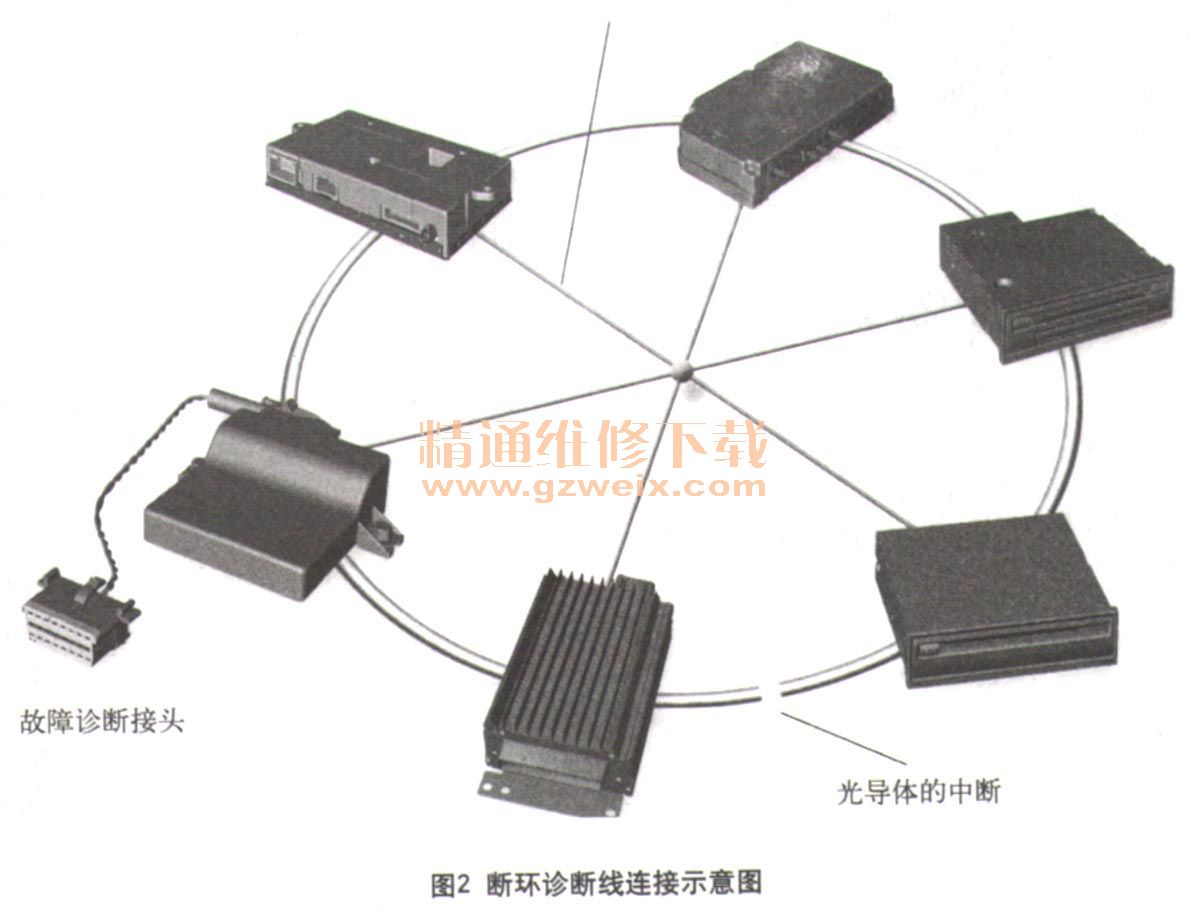

为了便于故障诊断，系统各个控制单元之间采用星形诊断连接，当光纤系统发生故障时，通过星形诊断总线可以很方便进行故障点确认，具体结构如图2所示。



    首先按下3个重启按钮进行系统重置，无效。连接V ．A ．S5051进行断环诊断，显示系统电气连接全部正常。进行衰减3DB系统断环诊断，诊断结果显示多处光纤故障。难道光纤断了？为了排查故障点，笔者采用如下方法：

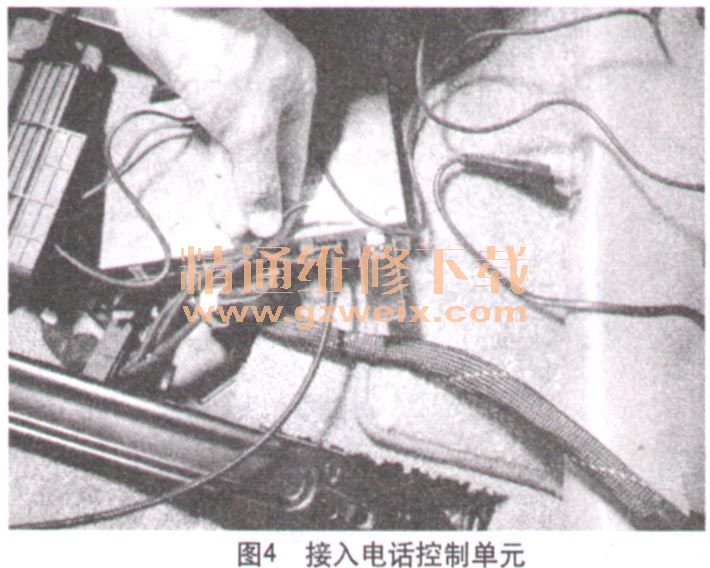

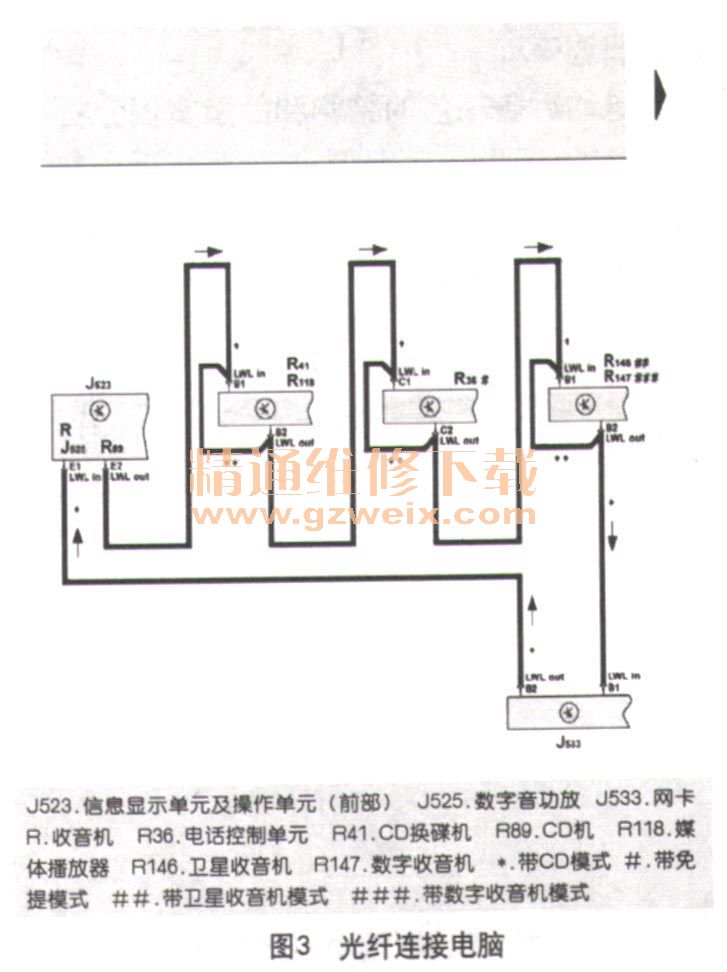

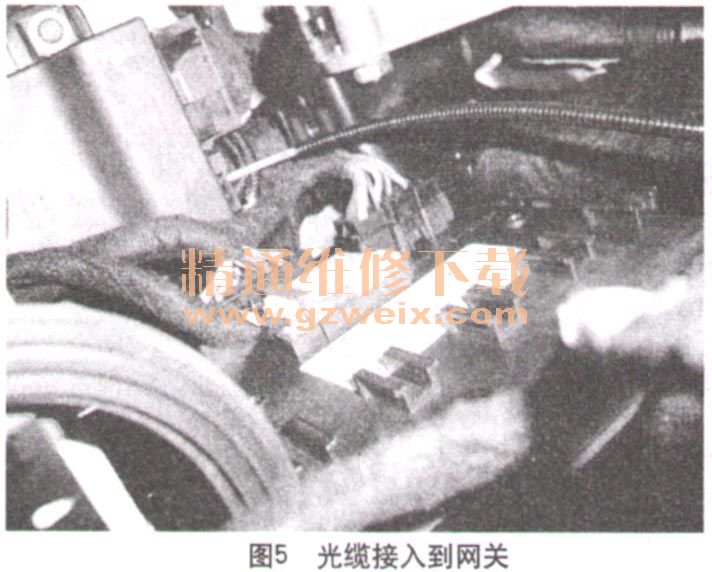

    找出光纤连接图（如图3所示），电话控制单元是信息娱乐系统前后部分的分割点，笔者将电话控制单元的光缆出口端拆开，取一条维修光缆接入到电话控制单元，维修光缆的另一端接入到网关的入口端，这样的话，车辆前部的信息娱乐系统光缆就构成了回路，如图4、图5所示。

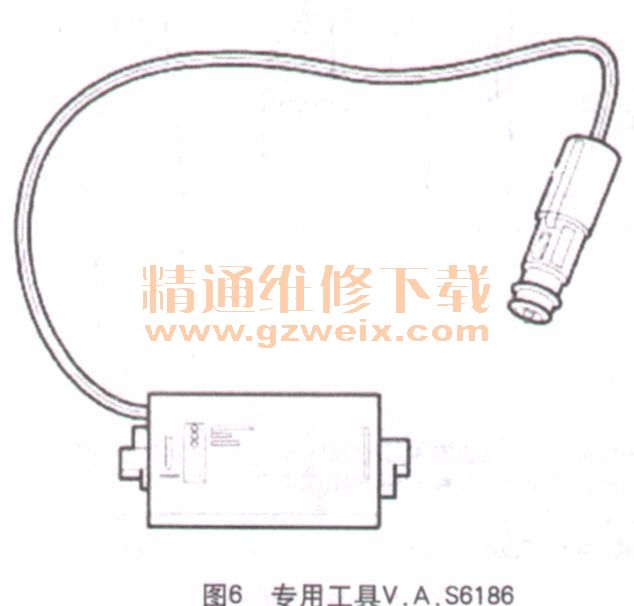

    此时打开点火开关，前部显示器MMI显示恢复正常，证明前部信息娱乐系统控制单元正常，故障处在车辆后部的信息娱乐系统控制单元上。将连接光缆取下恢复原车连接，笔者取下右后侧饰板，用专用工具A. V. S6186逐一替换掉控制单元，如图6所示。
