一辆行驶里程约2.6万km的奥迪Q7。客户反映：该车打转向重，无助力。
    故障诊断：
    （1）用VAS5051对车辆进行诊断测得，有N119转向伺服电磁阀故障码，读取测量值数据流，电磁阀电流为0A。

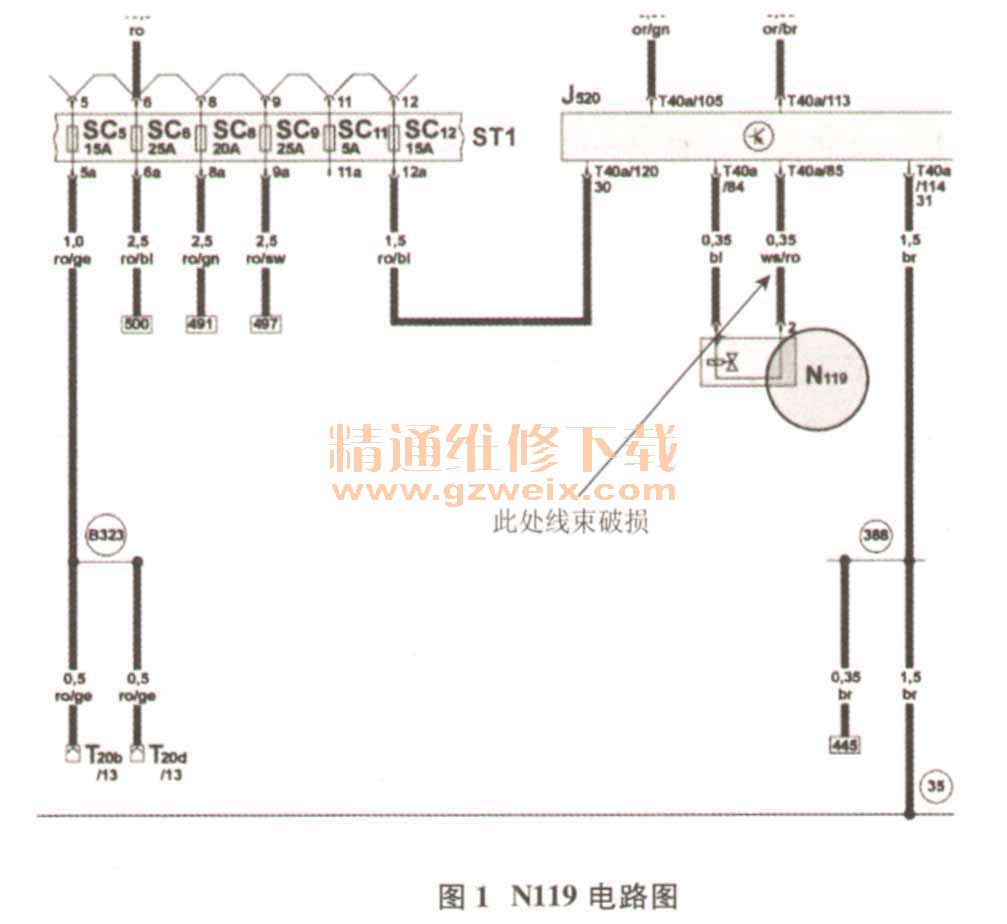

    （2）根据电路图（图1）发现电磁阀N119是J520控制的。检查J520保险丝正常，怀疑是线路或是插头问题。

    （3）将车升起测量其电流时，发现线路被传动轴磨破，询问客户得知，该车做过钣金喷漆，应该是钣金工在拆装后，未将线束复位固定，造成与传动轴干涉磨破。
    （4）将线束修复后，故障依旧无法清除，检查电磁阀到车辆电压控制单元2，J520导线正常；测量N119电磁阀电阻7. 8Ω，在正常范围内，试更换J520故障排除。
    故障解决：更换控制单元J520。
