一辆行驶里程约13万km，搭载CADA发动机和OB5型自动变速器的2010年奥迪Q52.0TFSI运动型多功能车。用户反映：该车发动机怠速总是在1 200 r/min左右，仪表板上行驶稳定系统和发动机系统的故障灯同时点亮。
    检查分析：维修人员检测发动机控制单元，发现多个故障码，其中涉及的共性问题是传感器参考电压A断路。发动机控制单元为各传感器提供的5V参考电压，按零件类别大体分为A、B和C类。考虑到增压气压传感器G31和进气歧管翻板电位器G336属于A类零件，且比较方便测量，所以决定先从这里测量参考电压的实际值。

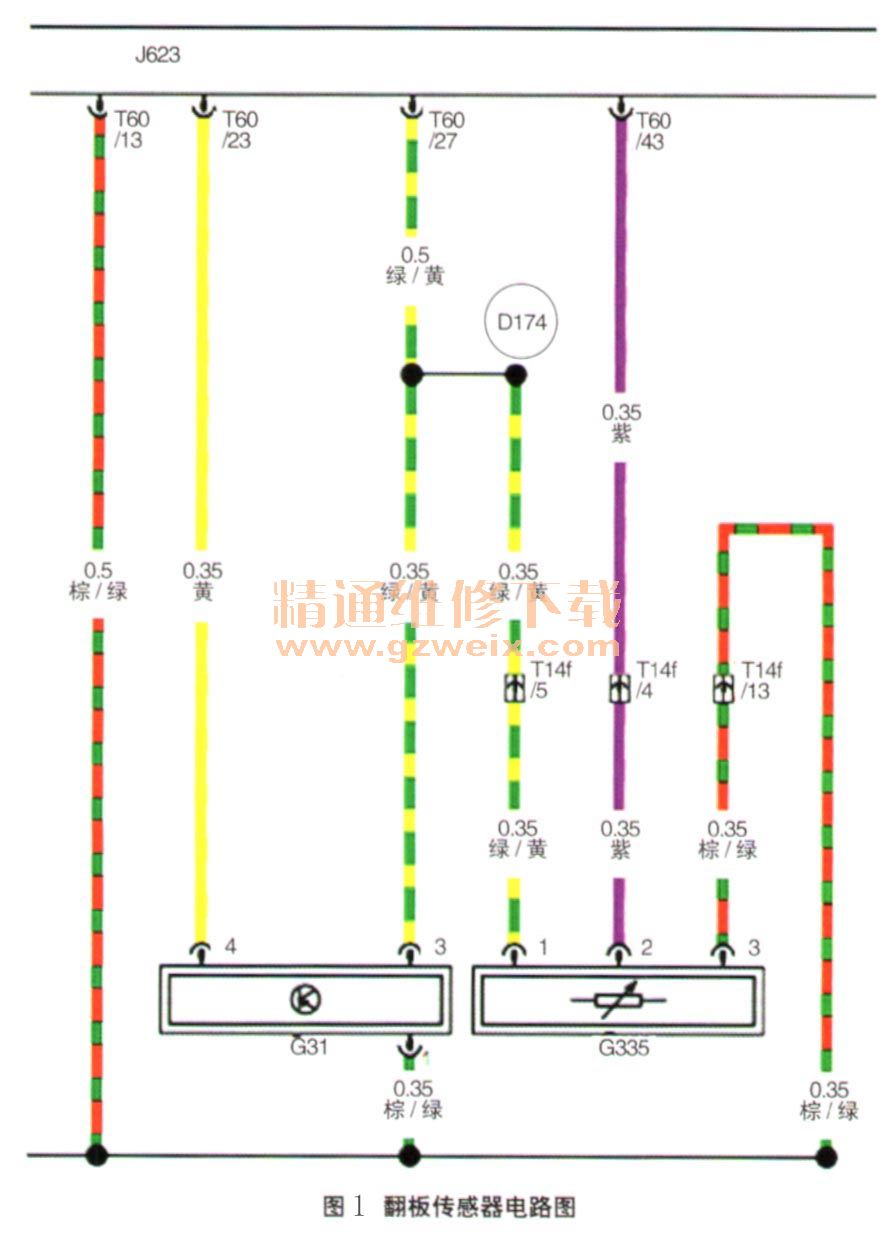

    测量发现创门的参考电压均为0V，而搭铁又都正常，说明问题出在电压信号的传输电路上。据此分析的结论，决定检查相关线路。检查中发现传感器G336插接器1号脚与3号脚（图1）所连接的导线绝缘层已破损，产生了短路。

    故障排除：修复破损线路，故障排除。
