一辆行驶里程约4000km的奥迪Q5。用户反映：该车驻车制动有时报警，曾更换过驻车制动开关。
    故障诊断：
    （1）试车手刹未发现报警故障，VAS5052检测故障引导由于各个控制单元都有J540无通信问题，开始怀疑J540控制单元故障。
    （2）按照引导查线路通断正常，装回J540控制单元，无意中系统报警。
    （3）诊断仪故障分析：中央模块（00473）电控停车／手制动控制单元J540没有信号／不通信，行驶系数据总线CAN导线故障。

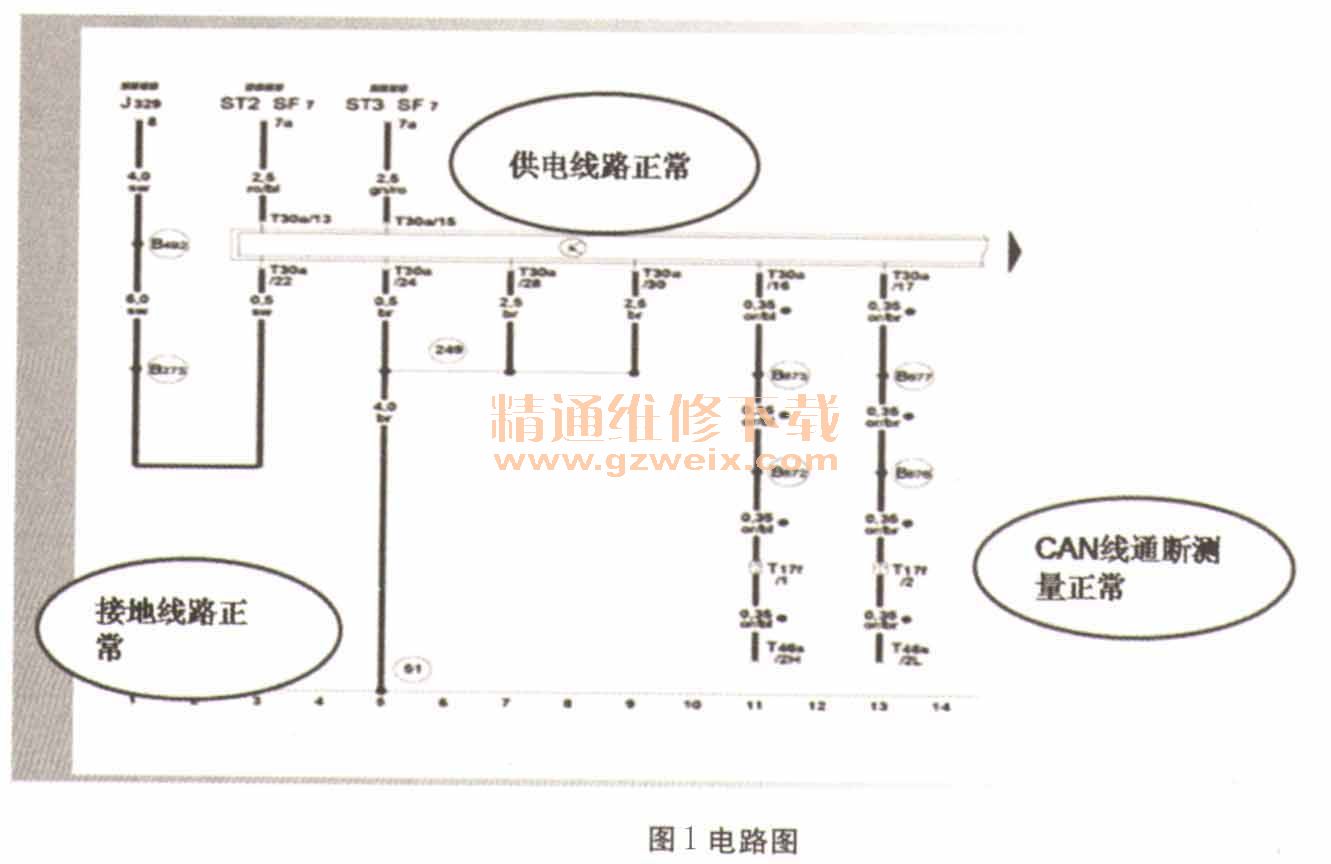

    （4）分析可能点：CAN线问题；J540供电／接地线路；J540控制单元自身故障。电路图故障分析，电路图如图1所示。在检查完毕恢复线路时，无意中发现驻车制动报警，用诊断仪观察故障时捕捉到J540问题，在故障和无法达到之间切换如图2所示。怀疑线路问题，是插脚还是线束节点。继续晃动线路寻找报警规律，当接近J540单元时报警频率渐快。此时想到可能是插脚问题。

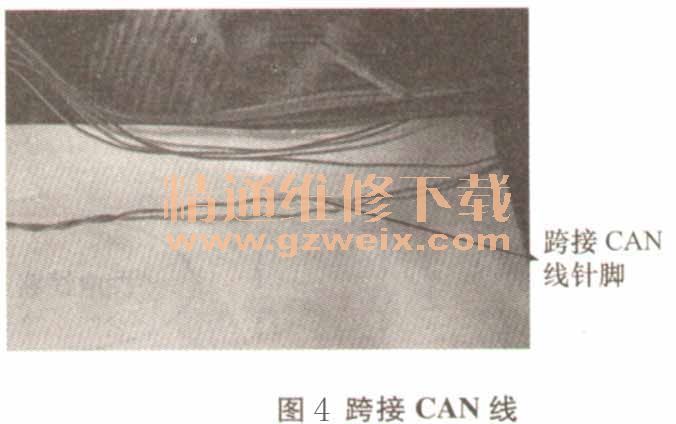

    （5）继续拆接J540插接器，针对CAN线针脚进行连接程度测试，对比发现间隙大于其他针脚，如图3所示。由于考虑此类针脚调整不当会造成今后更多问题，所以按照CAN线连接方法跨接两根CAN线针脚，如图4所示。



    故障解决：维修J540线束针脚。
