奥迪A6轿车ESP警告灯亮起、胎压监控功能失效
来源:汽车维修技师  作者:佚名  2015-06-13 09:00:49

    一辆行驶里程约4.2万km的2011年奥迪A6轿车。该车ESP警告灯亮起,胎压监控功能失效。

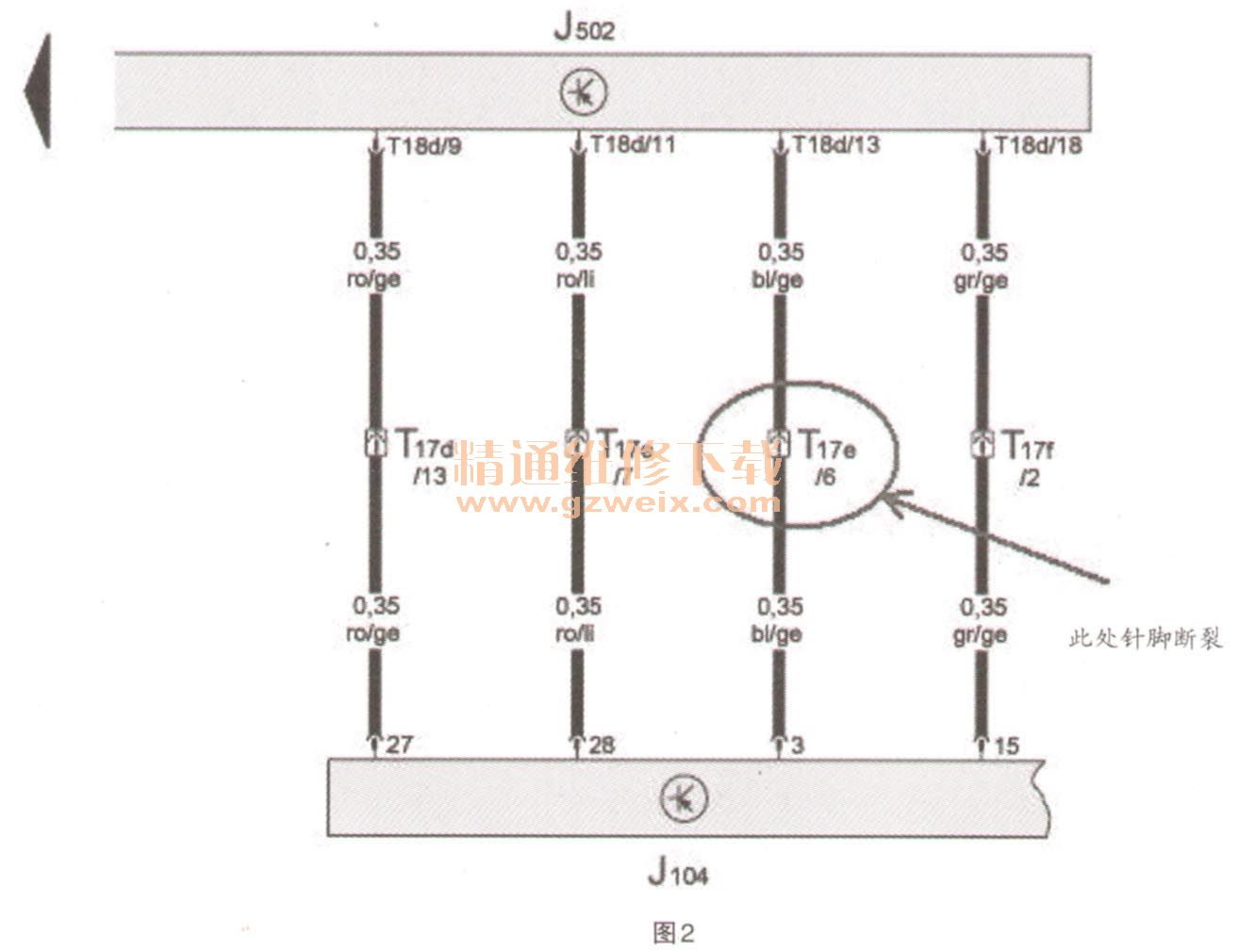

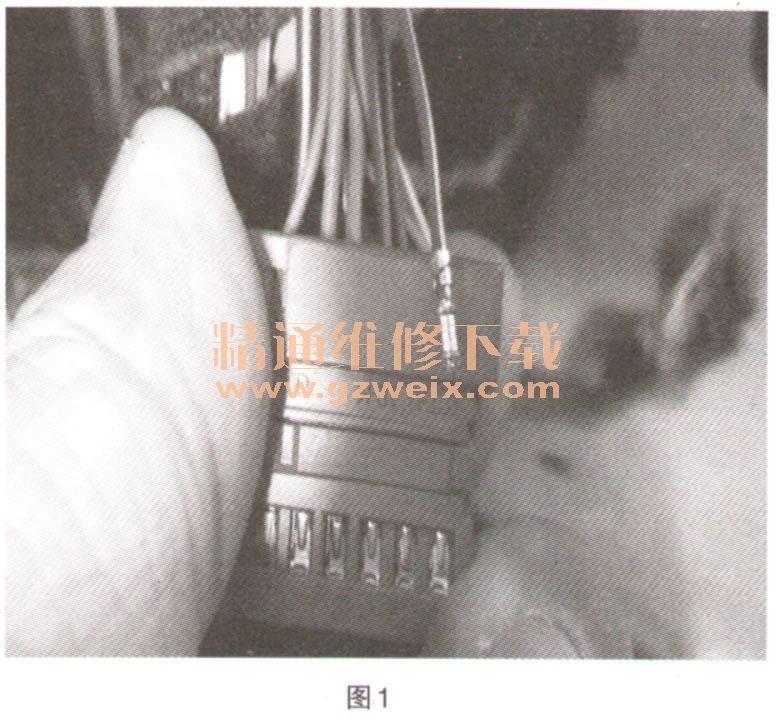

    故障诊断:VAS6150B诊断J104控制单元报故障码“00287,右后轮速传感器失效”。数据流观察右后轮数据正常。检查右后轮速传感器至J104之间的线路,阻值与电压值均正常。尝试将右后轮速传感器与试驾车调换,故障依旧,拆检并清洗右后轮速传感器和轮毅之后,故障仍未排除。维修陷入僵局,重新整理思路,仔细对比电路图后发现实车线路与ELSA有区别,于是在ELSA中选择4F2>05车型,查找电路图,发现原来J502与J104之间有4根数据线共享4个轮速传感器的信息,根据电路图重新测试线路,发现左侧A柱下粉红色插头T 17e/6针脚断路(如图1和图2所示),正是J104与J502共享的右后轮速传感器信号线。



    故障排除:修理T17e/6针脚后,故障排除。
    故障总结:2009 PA车辆的J104控制系统与2009 PA之前的A6L有很大区别,J502依然存在,但是控制方式有所区别,线路更改较大,ELSA查找电路图时,要选对车型,否则会走弯路。


关键词:奥迪A6 ESP
