一辆行驶里程约3.3万km的奥迪A6L轿车。客户反映车辆关门或行驶在颠簸路面时声音有断续现象。

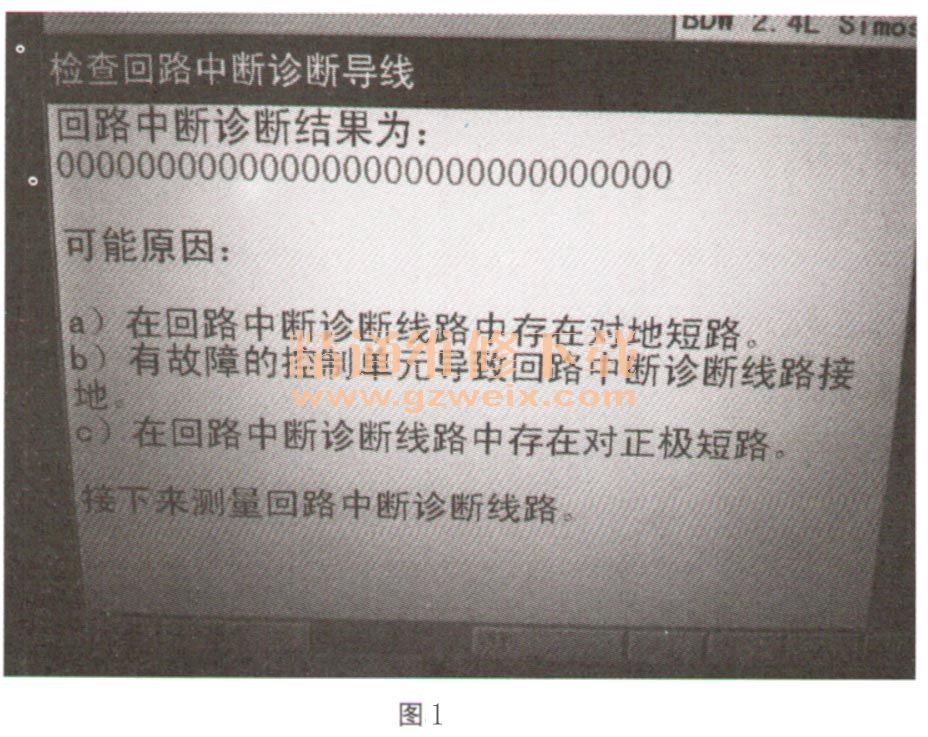

    故障诊断：VAS6150B检测娱乐系统无故障记录。进行环形诊断检查出现诊断结果“00000000”，如图1所示。

    提示原因可能为：
    （1）在回路中段诊断线路中存在对地短路。
    （2）有故障的控制单元导致回路中断诊断线路接地。
      （3）在回路中断诊断线路中存在对正极短路。
    根据故障导航进行检查拔出任意控制单元的电器插头电压，电压均正常（12.39V ）。首先排除J525，因为因同样的故障出现上次已反馈更换新的J525。拆检J794检查未见异常，线束插头无松动腐蚀现象，尝试对J794进行震动敲击（较小力量），发现无法还原故障现象，为进一步排除J794的故障采用对调法，与其他车辆进行对调后故障依旧。同样震动CD机及收音机故障还是无法重现。
    最后检查线路故障。根据ELSA电路图检查J525的供电保险丝，正常无氧化现象，使用万用表测量故障出现瞬间，无任何电压变化现象，且J525至保险丝之间线束导通良好，拆检J525针脚插头良好无异常，但是在拆检插头时发现故障却可重现，初步判断故障应发生于此。根据MOST线路原理排除光纤线路（光纤故障应该伴随MMI黑屏等故障），最后拆检线束，发现线束内部J794和J525之间的搭铁和供电线存在震动后触碰，产生对地短路故障从而发生故障。

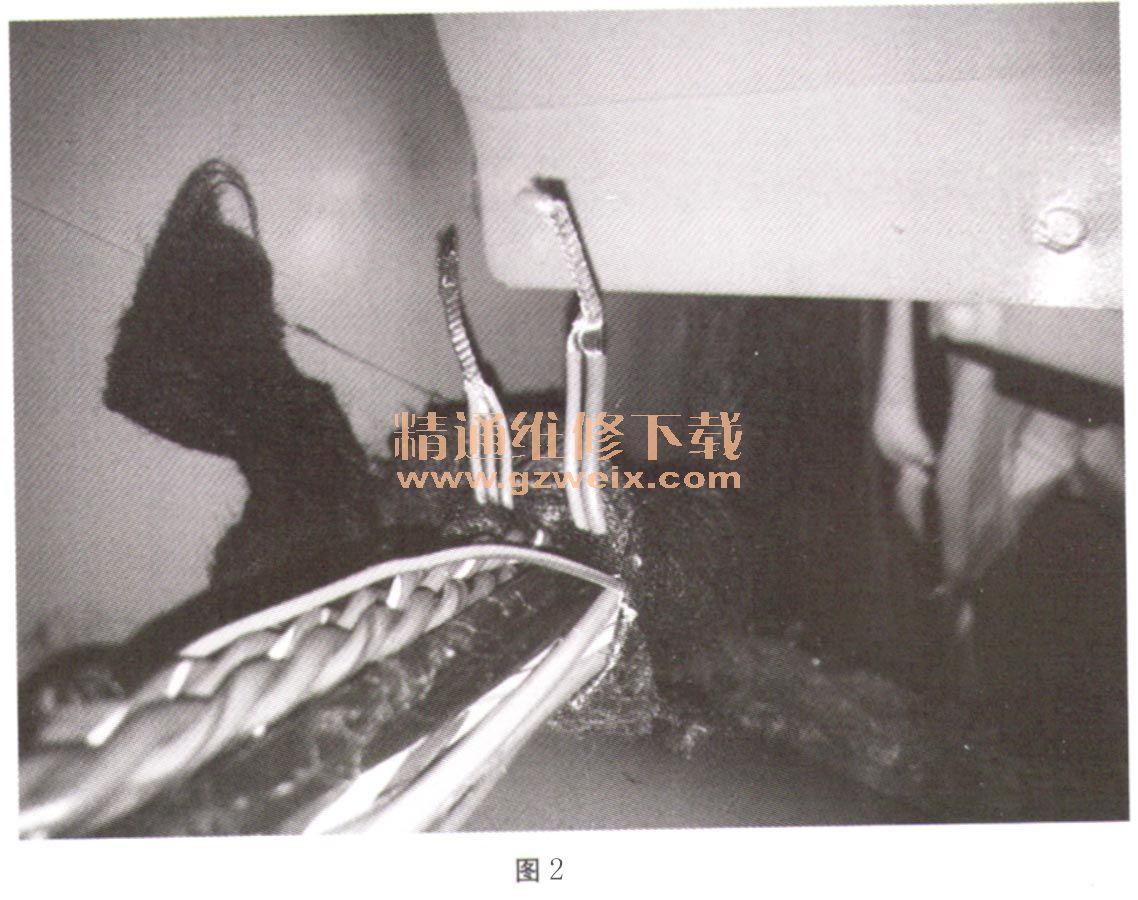

    故障排除：分别重新包裹J525至J794之间的搭铁和供电线束，如图2所示。


    相关资料：2014年最新奥迪原厂维修信息系统ELSA 5.1
